Описание

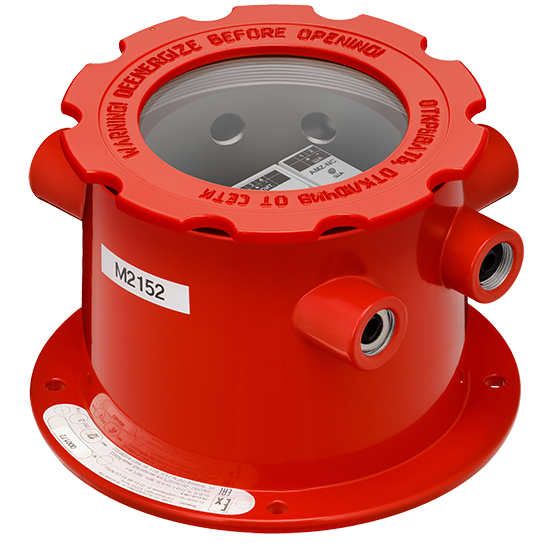

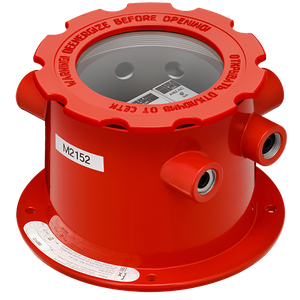

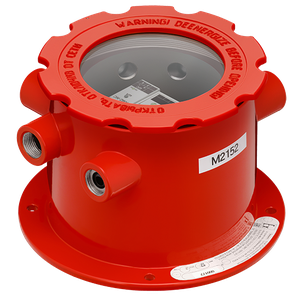

Устройство сопряжения в модификации УС-07-M2152
Устройство сопряжения в модификации УС-07-M2152 представляет собой модуль ввода-вывода с преобразователем напряжения во взрывозащищенном корпусе. УС предназначено для:
УС применяется совместно с ППКиУП «Vesta 01F» или модулями сопряжения МС-5, входящими в состав ППКиУП, построенных на базе программируемых логических контроллеров. УС применяется как компонент блочно-модульного ППКУП (модуль ввода-вывода с преобразователем напряжения) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.
Входящая в состав УС адресная метка управления AMC предназначена для управления исполнительными устройствами не более чем для 1 зоны защиты. Адресный модуль подключения неадресной линии (НЗ) AMZ-NC-DIN предназначения для подключения НЗ датчиков не более чем для одной зоны контроля пожарной сигнализации. В линию предполагается подключение НЗ датчиков для подтверждения пуска установки или модуля пожаротушения (например, сигнализатор давления), однако, могут подключаться и безадресные извещатели с НЗ контактами для формирования сигнала «Пожар» на ППКУП.
Электропитание компонентов УС и исполнительных устройств осуществляется от встроенного источника питания STEP-PS/ 1AC/24DC/0.5. Внешнее электропитание УС должно обеспечиваться от ввода переменного тока 230 В по I категории надежности электроснабжения (от АВР).
УС может эксплуатироваться в различных климатических зонах в диапазоне температур согласно разделу 3 п.3.14 паспорта, категория размещения 1, тип атмосферы II или III по ГОСТ 15150-69.
УС соответствует Техническому регламенту о требованиях пожарной безопасности №123-ФЗ и Техническому регламенту Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ТР ЕАЭС 043/2017.
УС во взрывобезопасном исполнении соответствует требованиям безопасности для взрывозащищенного оборудования по ТР ТС 012/2011 и имеет сертификат соответствия № ЕАЭС RU C-RU.ВН02.В.00817/22.
Характеристики
|
Количество кабельных вводов
|
6
|
|
Сечение зажимаемых одножильных/ многожильных проводов, мм²
|
0,13-4 / 0,13-6
|
| Максимальный переменный входной ток, А АС, не более | 0,13 |
| Входное напряжение переменного тока, В АС, не более | 250 |
| Максимальный постоянный выходной ток, А DC, не более | 0,5 |
| Количество контролируемых выходов (DO) | 1 |
| Выходное напряжение постоянного тока, В DС, не более | 24 |
| Ток, потребляемый от адресной линии связи, мА, не более | 2 |
| Ток контроля целостности цепи управления, мА, не более | 0,3 |
| Количество неадресных линий связи | 1 |
| Максимальное число НЗ извещателей в неадресной линии | 20 |
| Максимальная длина неадресной линии | 50 |
| Температура эксплуатации, ℃ | -20...+50 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты |
Ex tb IIIС T800…T1000C Db Х
1Еx db IIC T6…T5 Gb X
|
|
Масса, кг, не более
|
3,5
|
| Габаритные размеры, мм, не более |
190х190х125
|
|
Максимальные внутренние размеры (Диаметр х Глубина):
|
|
|
– объем оболочки, см3
|
1475
|
|
– размеры без окна, мм
|
130х105
|
|
– размеры с окном, мм
|
130х88
|
| Режим работы УС - круглосуточный, непрерывный |
24/7
|
|
Средний срок службы при условии соблюдения правил эксплуатации, лет
|
10
|
