Описание

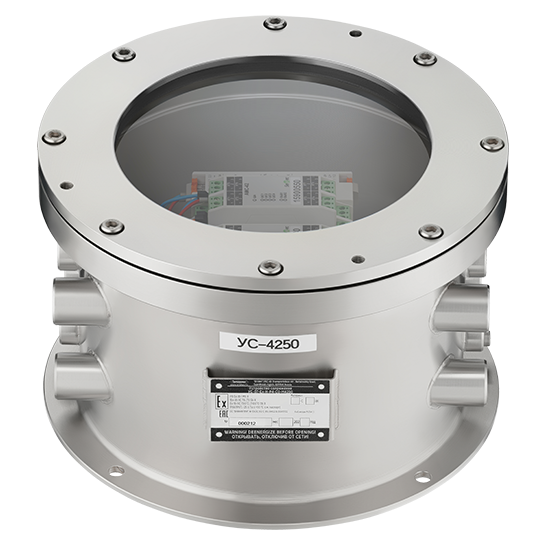

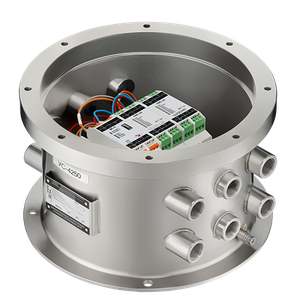

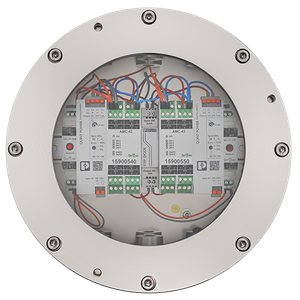

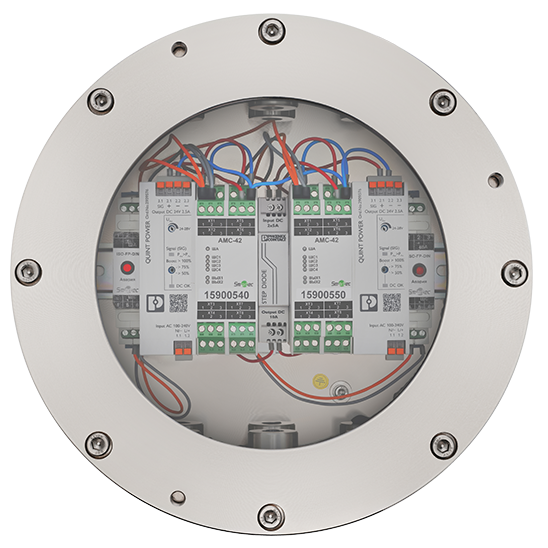

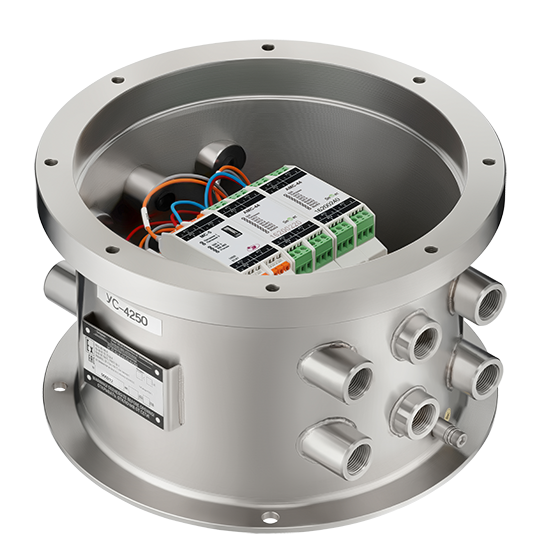

Устройство сопряжения в модификации УС-07-M4250 представляет собой адресный модуль управления с преобразователем напряжения во взрывозащищенном корпусе.
УС предназначено для:
УС применяется совместно с ППКиУП «Vesta 01F» или модулями сопряжения МС-5, входящими в состав ППКиУП, построенных на базе программируемых логических контроллеров. УС применяется как компонент блочно-модульного ППКУП (адресный модуль управления с преобразователем напряжения) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.
Характеристики
|
Количество кабельных вводов
|
6
|
|
Сечение зажимаемых проводов, мм²
|
2,5
|
| Максимальный переменный входной ток, А АС, не более | 0,2 |
| Диапазон напряжения переменного тока, В АС | 110-240 |
| Максимальный ток потребления УС при напряжении питания 100 / 120 / 230 В АС, А, не более | 0,46 / 0,37 / 0,2 |
| Количество контролируемых выходов (DO) | 2 |
| Коммутируемое напряжение постоянного тока, В DС, не более | 24 |
| Максимальный коммутируемый ток на оба выхода, А DС, не более | 1 |
| Максимальный ток нагрузки выхода в дежурном режиме, А DС, не более | 0,02 |
| Количество безадресных шлейфов сигнализации (DI) | 2 |
| Номинальное напряжение в шлейфе сигнализации, В DС, не более | 24 |
| Тип интерфейса | RS-485 |
| Тип протокола | Modbus RTU |
| Скорость обмена (по умолчанию), бит/с | 9600 |
| Бит четности (по умолчанию) | нет |
| Количество стоп-битов по умолчанию | 1 |
| Температура эксплуатации, ℃ | -20...+55 |
| Относительная влажность при 25℃, % | 100 |
|
Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред:
|
|
|
– оборудование для взрывоопасных пылевых сред
|
Ex tb IIIС T800…T1000C Db Х
|
|
– оборудование для взрывоопасных газовых сред
|
1Еx db IIC T6…T5 Gb X
|
|
Масса, кг, не более
|
3,5
|
| Габаритные размеры, мм, не более |
190х190х125
|
|
Максимальные внутренние размеры (Диаметр х Глубина):
|
|
|
– объем оболочки, см3
|
1475
|
|
– размеры без окна, мм
|
130х105
|
|
– размеры с окном, мм
|
130х88
|
| Режим работы УС - круглосуточный, непрерывный |
24/7
|
|
Средний срок службы при условии соблюдения правил эксплуатации, лет
|
10
|
