Описание

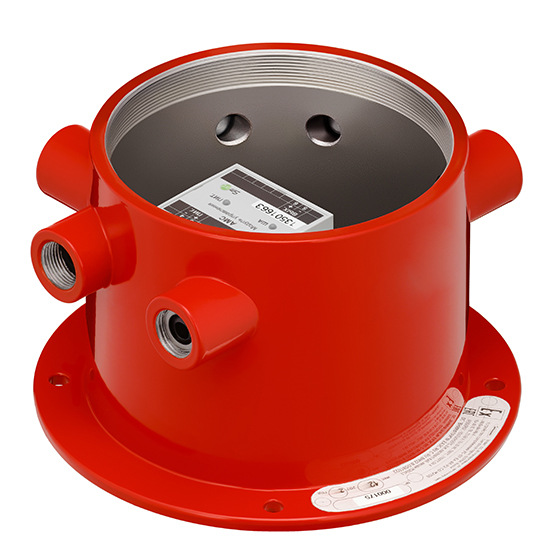

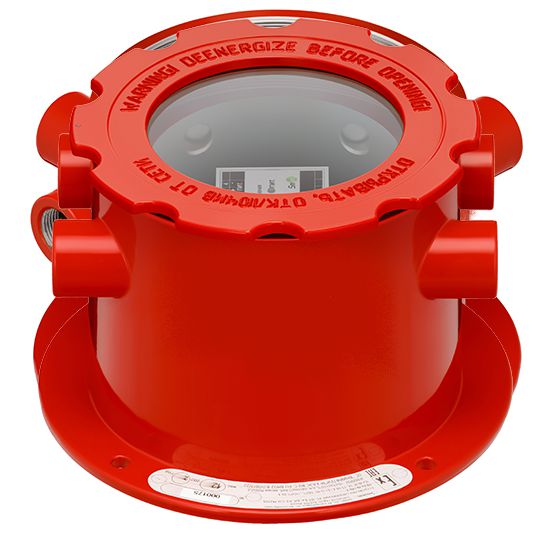

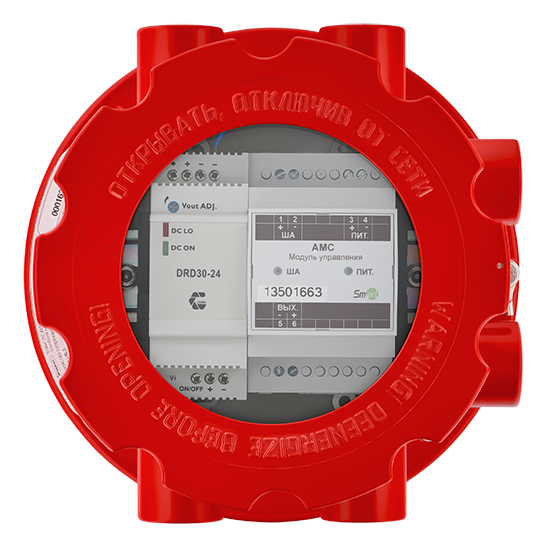

Устройство сопряжения в модификации УС-07-M2160 представляет собой модуль ввода-вывода (адресная метка управления) во взрывозащищенном корпусе.

УС предназначено для:

  • работы в адресной кольцевой линии связи по протоколу «Дозор-07а» под управлением от ППКУП и в адресной линии «ША» ППКУП «Vesta 01F»;
  • управления исполнительными устройствами (оповещатели, запорно-пусковые устройства, пиропатроны и т.д.) по 1 линии;
  • контроля целостности линии управления на обрыв и короткое замыкание;
  • преобразования напряжения 220 В переменного тока в напряжение 24 В постоянного тока.

УС применяется совместно с прибором приемно-контрольным и управления (далее – ППКУП), поддерживающим управление компонентами по протоколу «Дозор-07а» и адресной линии «ША». УС применяется как компонент блочно-модульного ППКУП (адресная метка управления) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.

Входящая в состав УС адресная метка управления AMC предназначена для управления исполнительными устройствами не более чем для 1 зоны защиты.

Электропитание устройства сопряжения должно обеспечиваться от ввода переменного тока 230 В по I категории надежности электроснабжения (от АВР).

УС может эксплуатироваться в различных климатических зонах в диапазоне температур согласно разделу 3 п.3.11 настоящего паспорта, категория размещения 1, тип атмосферы II или III по ГОСТ 15150-69.

УС соответствует Техническому регламенту о требованиях пожарной безопасности №123-ФЗ и Техническому регламенту Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ТР ЕАЭС 043/2017.

УС во взрывобезопасном исполнении соответствует требованиям безопасности для взрывозащищенного оборудования по ТР ТС 012/2011 и имеет сертификат соответствия
№ ЕАЭС RU C-RU.ВН02.В.00817/22.

Характеристики

Количество кабельных вводов
6
Сечение зажимаемых одножильных / многопроволочных проводов, мм²
0,13-4 / 0,13-6
Максимальный переменный входной ток, А АС, не более 0,2
Входное напряжение переменного тока, В АС, не более 250
Максимальный постоянный выходной ток А DC, не более 1,3
Количество контролируемых выходов (DO) 1
Выходное напряжение постоянного тока, В DС, не более 24
Ток, потребляемый от адресной линии связи, мА, не более 2
Ток контроля целостности цепи управления, мА, не более 0,3
Температура эксплуатации, ℃ -10...+50
Относительная влажность при 25℃, % 100
Маркировка взрывозащиты

PB Ex db I Mb X

1Еx db IIC T6…T5 Gb X

Ex tb IIIС T800…T1000C Db Х

Масса, кг, не более
3,5
Габаритные размеры, мм, не более
190х190х125
Максимальные внутренние размеры (Диаметр х Глубина):
– объем оболочки, см3
1475
– размеры без окна, мм
130х105
– размеры с окном, мм
130х88
Режим работы УС - круглосуточный, непрерывный
24/7
Средний срок службы при условии соблюдения правил эксплуатации, лет
10
