УС-07-М4256 (устройство сопряжения) Модуль ввода-вывода с преобразователем интерфейса

Сертификаты

УС-07-М4256 (устройство сопряжения) Модуль ввода-вывода с преобразователем интерфейса
УС-07-М4256 (устройство сопряжения) Модуль ввода-вывода с преобразователем интерфейса
УС-07-М4256 (устройство сопряжения) Модуль ввода-вывода с преобразователем интерфейса
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Для РФ, с НДС

191 840 ₽

Экспорт, без НДС

191 840 ₽

По всем вопросам звоните или пишите в чат.

- +

Для РФ, с НДС

191 840 ₽

Экспорт, без НДС

191 840 ₽

По всем вопросам звоните или пишите в чат.

Описание

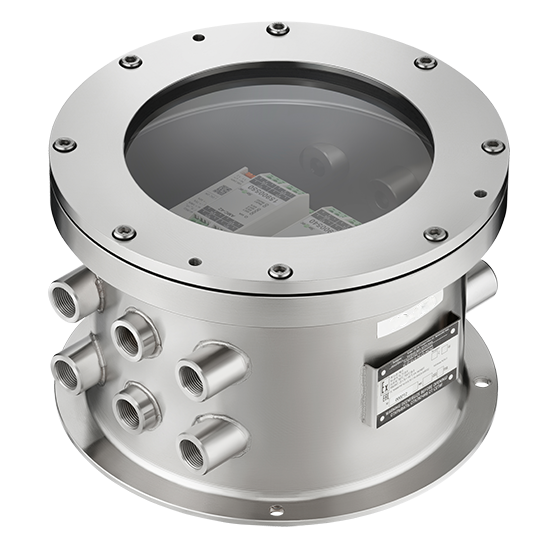

Устройство сопряжения в модификации УС-07-M4256 представляет собой модуль ввода-вывода с преобразователем интерфейса во взрывозащищенном корпусе.

УС предназначено для:

работы с адресными устройствами по адресной линии связи (далее – АЛС) «ША»;

контроля целостности кольцевой адресной линии связи на обрыв и короткое замыкание;

управления исполнительными механизмами (оповещателями, запорно-пусковыми устройствами, электромагнитными клапанами и т.п.) по 6 выходам;

подключения до 12 шлейфов с НР- или НЗ извещателями (датчиками);

контроля линий управления и шлейфов на обрыв и короткое замыкание;

УС применяется совместно с прибором приемно-контрольным и управления (ППКиУП), поддерживающим управление компонентами по протоколу Modbus RTU. УС применяется как компонент блочно-модульного ППКУП (модуль ввода-вывода с преобразователем интерфейса) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.

Характеристики



Количество кабельных вводов
6
Сечение зажимаемых проводов, мм²
2,5
Максимальный переменный входной ток, А АС, не более 0,2
Диапазон напряжения переменного тока, В АС 110-240
Максимальный ток потребления УС при напряжении питания 100 / 120 / 230 В АС, А, не более 0,46 / 0,37 / 0,2
Количество контролируемых выходов (DO) 2
Коммутируемое напряжение постоянного тока, В DС, не более 24
Максимальный коммутируемый ток на оба выхода, А DС, не более 1
Максимальный ток нагрузки выхода в дежурном режиме, А DС, не более 0,02
Количество безадресных шлейфов сигнализации (DI) 2
Номинальное напряжение в шлейфе сигнализации, В DС, не более 24
Тип интерфейса RS-485
Тип протокола Modbus RTU
Скорость обмена (по умолчанию), бит/с 9600
Бит четности (по умолчанию) нет
Количество стоп-битов по умолчанию 1
Температура эксплуатации, ℃ -20...+55
Относительная влажность при 25℃, % 100
Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред:
– оборудование для взрывоопасных пылевых сред
Ex tb IIIС T800…T1000C Db Х
– оборудование для взрывоопасных газовых сред
1Еx db IIC T6…T5 Gb X
Масса, кг, не более
3,5
Габаритные размеры, мм, не более
190х190х125
Максимальные внутренние размеры (Диаметр х Глубина):
– объем оболочки, см3
1475
– размеры без окна, мм
130х105
– размеры с окном, мм
130х88
Режим работы УС - круглосуточный, непрерывный
24/7
Средний срок службы при условии соблюдения правил эксплуатации, лет
10
