Извещатели охранно-пожарные точечные магнитоконтактные серии ИО102-07еa-RS

относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения.
Предназначены для передачи информационного цифрового сигнала по стандартному каналу связи RS-485 c протоколом Modbus RTU
Извещатели могут применяться вместо концевых механических выключателей, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования при выполнении различных технологических процессов. Могут быть установленны, как на магнитонепроводящие (пластиковые, алюминивые, нержавеющие), так и магнитопроводящие (стальные) кострукции и конструктивные элементы.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Могут комплектоваться кабельным вводом из нержавеющей или оцинкованной стали на выбор.

Выпускается в 2-х исполнениях (моделях):

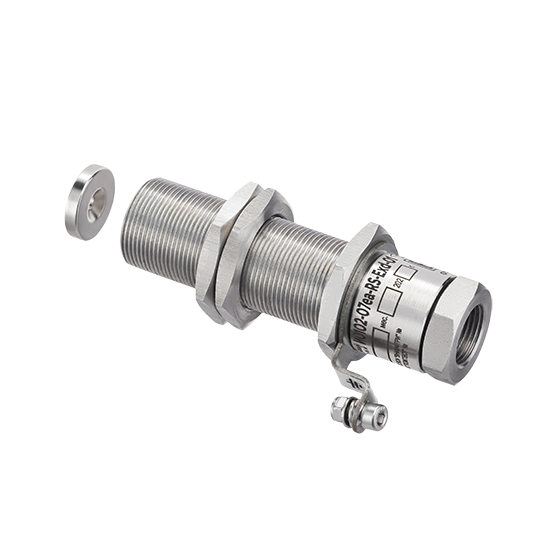

  1. Модель 01 – извещатель торцевого типа (концевой выключатель)

ИО102 Модель 01 – извещатель торцевого типа (концевой выключатель)

 2. Модель 02 – извещатель для поверхностного (накладного) монтажа

ИО 102 Модель 02 – извещатель для поверхностного (накладного) монтажа

Ключевые характеристики:
  •  маркировка защиты от внешних воздействий  IP 66 / IP 68 / IP 69;
  •  материал корпуса алюминиевый сплав (только для модели 01) или нержавеющая сталь 12Х18Н10Т.
Отличительные особенности:
  • применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
  • подключение в адресные системы пожарной сигнализации (при передаче сигнала по каналу связи RS-485 с протоколом Modbus RTU)

Характеристики

степень защиты от воздействия пыли и воды IP66 / IP68 / IP69
рабочий диапазон температур, °С
- 60...80
диаметр вводимого кабеля, мм
6... 12 (в корпус оборудования)
варианты исполнения контактов порогового извещателя
- НР - один нормально-разомкнутый контакт
- НР/НЗ - один нормально-разомкнутый
и один нормально-замкнутый контакт
габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм
Блок датчика: 111 x 45 x 62
Блок магнита: 25 х 5
габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм
Блок датчика: 115 x 34 x 50
Блок магнита: 110 х 34 x 50
масса (блок датчика + блок магнита), не более, кг
Модель 01 - 0,65
Модель 02 - 1,3
срок службы, не менее, лет
10
гарантийный срок, лет
5



Параметры пороговых неадресных извещателей  ИО 102-07е-200-НР (НР/НЗ) ИО 102-07е-250-НР
Коммутируемое напряжение, эфф./пост., В, не более
200
250
Коммутируемый ток, А, не более
1,0
1,0
Коммутируемая мощность, Вт, ВА, не более 30 50
Сопротивление замкнутых контактов, Ом, не более 0,15 0,1
Сопротивление разомкнутых контактов, МОм, не менее 10 10



Расстояние между магнитоуправляемым датчиком и управляющим магнитом, при котором извещатель формирует извещение о тревоге (расстояние срабатывания)

Модель извещателя ИО102-07е  На магнитопроводящем основании, мм На магнитонепроводящем основании, мм Допуск смещения блока датчика и блока магнита, мм
Срабатывание
Отпускание
Срабатывание
Отпускание
Модель 01 29
32
49
52
±15
Модель 02 27 30 74 77 ±15
