Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.
Активация УДП производится двумя действиями (обязательное требование к УДП действующего
ГОСТ 53325-2012).
Предназначены для работы в адресной линии связи “ША” ППКиУП “Vesta 01F” или модуля сопряжения “МС-5”, входящего в состав ППКиУП комплекса “Диалог PRO” или других, построенных на базе программируемых логических контроллеров, и обеспечивают передачу тревожного извещения в адресную линию связи при ручном включении сигнала пожарной тревоги (ручном запуске систем противопожарной защиты) в зонах общепромышленного назначения.
Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и и других с тяжелыми условиями эксплуатации.
Отличительные особенности УДП ИП535-07еа "ПУСК"-О:
-
встроенный изолятор короткого замыкания (модификация ИП535-07еа-"ПУСК"-ИЗО)
-
активация УДП производится двумя действиями
-
«антивандальная» конструкция корпуса
-
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
-
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
- питание и информационный обмен осуществляются по 2-х проводной адресной линии связи "ША"
-
встроенные клеммы для транзитного подключения жил питания 24В DC при использовании четырехпроводной линии
Принцип работы:
![Устройство Дистанционного Пуска](https://old.eridan.ru/upload/image/udp_work.png)
![Устройство Дистанционного Пуска](https://old.eridan.ru/upload/image/pusk.gif)

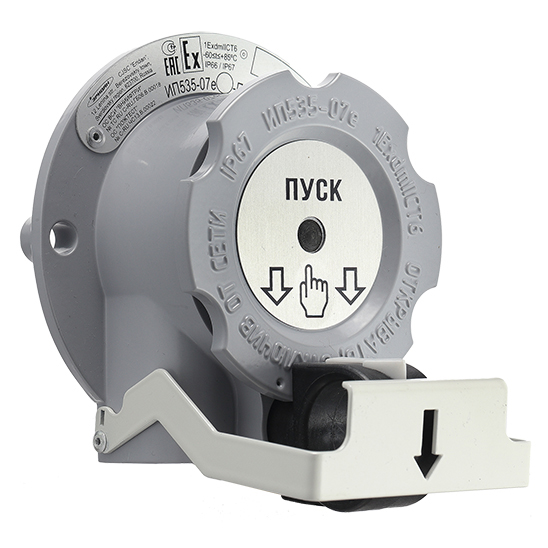

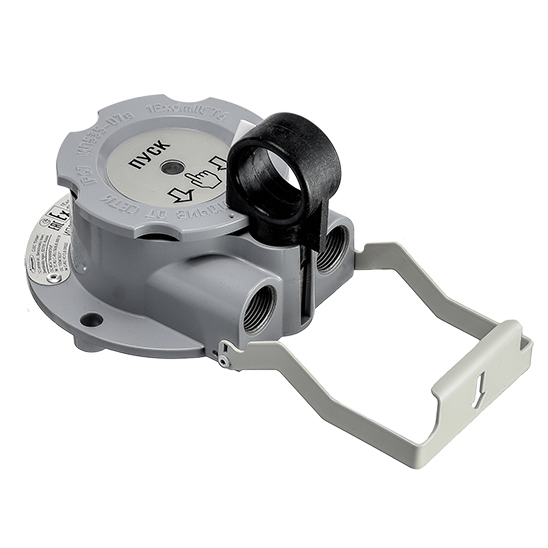

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). Для востановления дежурного режима необходимо вернуть приводной элемент (2) в исходное положение и сбросить сигнал тревоги на приемно-контрольном пульте и устройство вновь начинает работать в дежурном режиме. Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.
ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).
Конструкция:
- приводной элемент конструктивно отделен от корпуса
- приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ или нержавеющей стали
- козырек (по заказу, в стандартный комплект не входит)
Ключевые характеристики:
- высокая пылевлагонепроницаемость IP67 / IP69 и виброустойчивость (заливка компаундом)
- возможность многократного использования
- для индикации дежурного режима и режима "ПУСК" установлены светодиоды
