Взрывозащищенный оповещатель пожарный адресный ЭКРАН-а-ККВ c коммутационной коробкой

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке.
Модификация ЭКРАН-а-С-ККВ - световой оповещатель с мигающим режимом работы табло (по заявке возможен вариант - с постоянным свечением табло)

Отличительные особенности:
  • подключение по 4-х проводной  линии
  • питание электрической схемы оповещателя осуществляется от адресного шлейфа
  • контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания
  • Оповещатель ЭКРАН-а-ККВ - имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-а-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.
Ключевые характеристики:
  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)
Конструкция:
  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

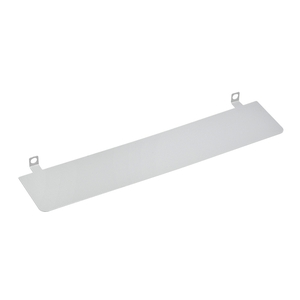

  • предусмотрена установка козырька (опция) ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!



 Ключевые характеристики:

  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонепроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)

Закажите оповещатель ЭКРАН-а-ККВ по телефонам: +7 (343) 351-05-07

«ЭКРАН-а» внесен в номенклатурный Справочник МТР ОАО «Газпром». Код отдела ГКИ 50-007/26-22,3
Коды МТР Газпром для продукции АО Газпром




С этим товаром покупают

Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-24
максимальный потребляемый ток от источника питания, не более, мА

- световая функция
210
- звуковая функция
50
- дополнительная секция
50
максимальный потребляемый ток от адресного шлейфа, не более, мА
2
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5





Сертификаты

Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 2,0 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 958,3 КБ
Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ

Документы, паспорта, руководства

Паспорт ЭКРАН-а 798,5 КБ
Паспорт на кабельные вводы 359,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ-ККВ (DWG) 320,8 КБ
3D-модель ЭКРАН-С/СЗ/СУ-ККВ (STEP) 34,9 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
