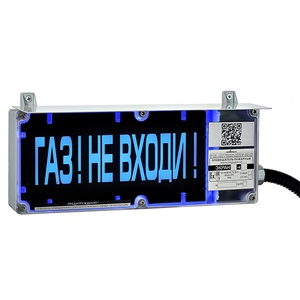

ЭКРАН-а-СЗ оповещатель пожарный взрывозащищенный светозвуковой адресный

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств. Текст, пиктограмы, цвет надписи, фон табло и длина кабеля более 1,5 метра принимается по заявке.

Модификация ЭКРАН-а-СЗ - светозвуковой оповещатель с мигающим режимом работы табло со звуковым давлением не менее 100 дб

Отличительные особенности:
  • подключение по 4-х проводной  линии
  • питание электрической схемы оповещателя осуществляется от адресного шлейфа
  • контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания
Ключевые характеристики:
  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)
Конструкция:
  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната
  • предусмотрена установка козырька (опция) ВНИМАНИЕ!  В стандарный комплект поставки козырек не входит!

Ключевые характеристики:

  • высокая пылевлагонепроницаемость и ударопрочность IP66
  • виброустойчивость (заливка компаундом)

Закажите оповещатель Экран по телефонам: +7 (343) 351-05-07

«ЭКРАН-а» внесен в номенклатурный Справочник МТР ОАО «Газпром». Код отдела ГКИ 50-007/26-22,3
Коды МТР Газпром для продукции АО Эридан





Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-24
максимальный потребляемый ток от источника питания, не более, мА

- световая функция
210
- звуковая функция
50
- дополнительная секция
50
максимальный потребляемый ток, не более, мА

- от адресного шлейфа
2
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5





Документы, паспорта, руководства

Паспорт ЭКРАН-а 798,5 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 958,3 КБ
Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 2,0 МБ
Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ (DWG) 306,6 КБ
3D-модель ЭКРАН-С/СЗ/СУ (STEP) 255,0 КБ
