ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
Цена по запросу

Сертификаты
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
Сертификаты
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный
ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный

ЭКРАН-а-С-ККВ-К1-RS Оповещатель пожарный взрывозащищенный адресный

№ Арт. : {{ product.state.sku }}
Дата обновления цен None
Стоимость выбранной комплектации
Цена по запросу
Стоимость выбранной комплектации:
Цена по запросу
добавить в заказ

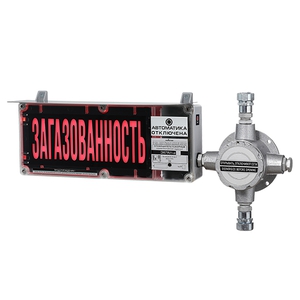

Взрывозащищенный оповещатель пожарный адресный ЭКРАН-а-ККВ c коммутационной коробкой

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке. ЭКРАН-а-С-ККВ - световой оповещатель с мигающим режимом работы табло (по заявке возможен вариант - с постоянным свечением табло)
Отличительные особенности:
  • подключение по 4-х проводной  линии
  • питание электрической схемы оповещателя осуществляется от адресного шлейфа
  • контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания
  • Оповещатель ЭКРАН-а-ККВ - имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-а-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.
Ключевые характеристики:
  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)
Конструкция:
  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

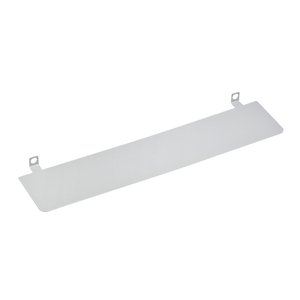

  • предусмотрена установка козырька (опция) ВНИМАНИЕ!  В стандартный комплект поставки козырек не входит!
Схема оповещателя:



Ключевые характеристики:

  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонепроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)

Закажите оповещатель ЭКРАН-а-ККВ по телефонам: +7 (343) 351-05-07

«ЭКРАН-а» внесен в номенклатурный справочник МТР ПАО «Газпром». Код отдела ГКИ 50-007/26-22,3
Коды МТР Газпром для продукции АО Газпром





Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-24
максимальный потребляемый ток от источника питания, не более, мА

- световая функция
210
- звуковая функция
50
- дополнительная секция
50
максимальный потребляемый ток от адресного шлейфа, не более, мА
2
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5





Документы, паспорта, руководства

Паспорт ЭКРАН-а 924,8 КБ
Паспорт на кабельные вводы 359,3 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Чертежи и программы

3D-модель ЭКРАН-С/СЗ/СУ-ККВ (STEP) 34,9 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ-ККВ (DWG) 320,8 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 958,3 КБ
Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 2,0 МБ
Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
