ИП101-07а извещатель пожарный тепловой взрывозащищенный программируемый адресный

Предназначен для обнаружения возгорания, сопровождающегося повышением температуры внутри контролируемого пространства, и передачи на приемно-контрольный прибор текущей величины температуры среды, а также признака пожара при превышении температурой окружающей среды установленных порогов температуры и/или скорости повышения температуры. Извещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а». Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Отличительные особенности:
  • питание и информационный обмен осуществляются по двухпроводной линии связи
  • подключение к линии связи параллельно без соблюдения полярности
  • световая индикация при срабатывании и в дежурном режиме
  • выносной чувствительный элемент (по заявке)

Конструкция:

  • - выпускается в корпусе из алюминиевого сплава АК 12 ПЧ;
  • - чувствительный элемент И1 выполнен из нержавеющей стали;
  • - неокисляющиеся пружинные клеммы WAGO;
  • - конструктивно извещатель ИП101-07a выпускается в следующих исполнениях:

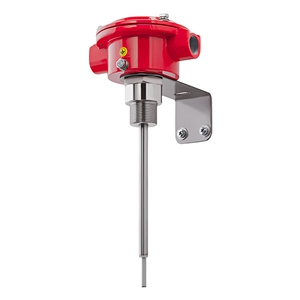

    И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);
    И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Ключевые характеристики:

  • уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
    (Совместимость оборудования необходимо уточнить у производителя)
  • внеочередное обнаружение перешедшего в сработавшее состояние извещателя
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • изменение диапазона температуры контролируемой среды дистанционно


Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред
1Ex db [ia Ga] IIC Т4 Gb Х
1Ex db [ia Ga] IIC Т5 Gb Х
1Ex db [ia Ga] IIC T6 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред
Ex tb [ia Da] IIIС Т135°C Db Х
Ex tb [ia Da] IIIС Т100°C Db Х
Ex tb [ia Da] IIIС Т85°C Db Х
диапазон измерения температуры окружающей среды, °С
от + 54 до + 130
напряжение питания от адресного шлейфа, В
15-39
максимальный потребляемый ток, не более мА
1,0
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов
Т4 от - 55°С до + 115°С
Т5 от - 55°С до + 100°С
Т6 от - 55°С до + 85°С
количество извещателей в адресном шлейфе, не более, шт
255
максимальное время опроса, не более, с
3-5
габаритные размеры с двумя ввинченными кабельными вводами, не более, мм
238x104x81
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

Документы, паспорта, руководства

Паспорт ИП101-07а 201,9 КБ
Руководство ИП101-07а 767,1 КБ
Паспорт на кабельные вводы 359,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ
Письмо ВНИИФТРИ об установке извещателя в зоны класса 0 54,9 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа извещателя теплового взрывозащищенного 302,5 КБ
Запрос и ответ ВНИИПО по ИП101-07а - "Использование одного извещателя, вместо двух" 1,0 МБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) 3,6 МБ
Сертификат соответствия ИП103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 691,5 КБ
Сертификат соответствия ИП101-07е SIL2 22-25 гг 661,6 КБ
Декларация о соответствии ТР ТС 020 ИП101-07 21-26 гг (ЭМС) 357,0 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07 20-25гг 455,6 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ИП101-07е (DWG) 360,8 КБ
3D-модель ИП101-07е (STEP) 151,2 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
И1 И1 И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию) 0,0 ₽
И2 И2 И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке) 756,0 ₽
