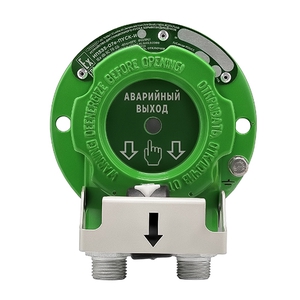

ИП535-07еа"ПУСК" Устройство дистанционного пуска адресное

Адресная СПЗ «Диалог Pro»

Извещатели

Ручные

ИП535-07еа"ПУСК" Устройство дистанционного пуска адресное

Цена по запросу

Сертификаты

С этим товаром покупают

КВВ-М12-С для металлорукава

КВВ-М15-Н для металлорукава

ИП535-07еа"ПУСК" Устройство дистанционного пуска адресное

№ Арт. : {{ product.state.sku }}

Дата обновления цен None

Стоимость выбранной комплектации

Цена по запросу

Стоимость выбранной комплектации:

Цена по запросу

добавить в заказ

ИП535-07еа-«ПУСК» устройство дистанционного пуска адресное взрывозащищенное

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).

Предназначены для работы в адресной линии связи “ША” ППКиУП “Vesta 01F” или модуля сопряжения “МС-5”, входящего в состав ППКиУП комплекса “Диалог PRO” или других, построенных на базе программируемых логических контроллеров, и обеспечивают передачу тревожного извещения в адресную линию связи при ручном включении сигнала пожарной тревоги (ручном запуске систем противопожарной защиты) во взрывоопасных зонах или зонах общепромышленного назначения.

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07еа "ПУСК":

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
подключаться только в адресный шлейф пожарной сигнализации
питается от двухпроводного адресного шлейфа
введена функция квитирования (подтверждение срабатывания пультом)

Принцип работы:

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). Для востановления дежурного режима необходимо вернуть приводной элемент (2) в исходное положение и сбросить сигнал тревоги на приемно-контрольном пульте и устройство вновь начинает работать в дежурном режиме. Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Конструкция:

приводной элемент конструктивно отделен от корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
Появилась новая опция - козырек (по заказу, в стандартный комплект не входит)

Ключевые характеристики:

высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
возможность многократного использования
для постоянного контроля шлейфа и индикации дежурного режима и режима "ПОЖАР" установлены светодиоды

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП535-07еа-«ПУСК» внесен в номенклатурный Справочник МТР ОАО «Газпром».

Коды МТР Газпром для продукции АО Эридан

ИП535-07еа-«ПУСК» устройство дистанционного пуска адресное взрывозащищенное

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).

Отличительные особенности УДП ИП535-07еа "ПУСК":

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
подключаться только в адресный шлейф пожарной сигнализации
питается от двухпроводного адресного шлейфа
введена функция квитирования (подтверждение срабатывания пультом)

Принцип работы:

ВНИМАНИЕ! Данный принцип работы патентуется (патентная заявка в Роспатент 27.07.2015 года).

Конструкция:

приводной элемент конструктивно отделен от корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
Появилась новая опция - козырек (по заказу, в стандартный комплект не входит)

Ключевые характеристики:

высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
возможность многократного использования
для постоянного контроля шлейфа и индикации дежурного режима и режима "ПОЖАР" установлены светодиоды

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП535-07еа-«ПУСК» внесен в номенклатурный Справочник МТР ОАО «Газпром».

Коды МТР Газпром для продукции АО Эридан

маркировка взрывозащиты	1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемость	IP66 / IP67
напряжение питания от адресного шлейфа, В	15-39
максимальный потребляемый ток, мА	1,0
условия эксплуатации, °С	от -60 до +85
количество извещателей в адресном шлейфе, не более, шт	255
максимальное время опроса, не более, с	3-5
габаритные размеры, не более, мм	245x135x115
масса, не более, кг	2,0
срок службы, не менее, лет	10
гарантийный срок, лет	5

Сертификаты

Декларация о соответствии ТР ЕАЭС 037/2016 467,7 КБ	467,7 КБ
Свидетельство о типовом одобрении (РМРС) 469,8 КБ	469,8 КБ
Сертификат соответствия ТР ТС 012/2011 1,3 МБ	1,3 МБ
Сертификат соответствия ТР ЕАЭС 043/2017сть) ИП535-07е, УДП ИП535-07е-"ПУСК" 21-26 гг (Евразийский экономический союз) 1,7 МБ	1,7 МБ

Документы, паспорта, руководства

Паспорт ИП535-07еа 199,1 КБ	199,1 КБ
Руководство ИП535-07eа 663,7 КБ	663,7 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ	179,2 КБ
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска 225,6 КБ	225,6 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ИП535-07е (DWG) 395,6 КБ	395,6 КБ
3D-модель ИП535-07е (STEP) 884,7 КБ	884,7 КБ

С этим товаром покупают

КВВ-М12-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве

КВВ-М12-С для металлорукава

КВВ-М15-Н Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве

КВВ-М15-Н для металлорукава

Характеристики

маркировка взрывозащиты	1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемость	IP66 / IP67
напряжение питания от адресного шлейфа, В	15-39
максимальный потребляемый ток, мА	1,0
условия эксплуатации, °С	от -60 до +85
количество извещателей в адресном шлейфе, не более, шт	255
максимальное время опроса, не более, с	3-5
габаритные размеры, не более, мм	245x135x115
масса, не более, кг	2,0
срок службы, не менее, лет	10
гарантийный срок, лет	5

Сертификаты

Декларация о соответствии ТР ЕАЭС 037/2016 467,7 КБ	467,7 КБ
Свидетельство о типовом одобрении (РМРС) 469,8 КБ	469,8 КБ
Сертификат соответствия ТР ТС 012/2011 1,3 МБ	1,3 МБ
Сертификат соответствия ТР ЕАЭС 043/2017сть) ИП535-07е, УДП ИП535-07е-"ПУСК" 21-26 гг (Евразийский экономический союз) 1,7 МБ	1,7 МБ

Документы, паспорта, руководства

Паспорт ИП535-07еа 199,1 КБ	199,1 КБ
Руководство ИП535-07eа 663,7 КБ	663,7 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ	179,2 КБ
Опросный лист для заказа извещателя ручного и устройства дистанционного пуска 225,6 КБ	225,6 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ИП535-07е (DWG) 395,6 КБ	395,6 КБ
3D-модель ИП535-07е (STEP) 884,7 КБ	884,7 КБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием	708,0 ₽
	КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)	1338,0 ₽
	КВБ17	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием	936,0 ₽
	КВБУ14	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ18	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ22	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВМ15	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием	804,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ25	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием	1308,0 ₽
	КВО10	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием	318,0 ₽
	КВО14	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием	348,0 ₽
	ОЭ	Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием	1542,0 ₽
	ШТ1"	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием	606,0 ₽
	ШТ1/2"	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием	360,0 ₽
	ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)	1134,0 ₽
	ШТ20	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием	390,0 ₽
	ШТ25	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием	588,0 ₽
	ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)	888,0 ₽
	ШТ3/4"	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием	420,0 ₽
	Да	Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК"	1110,0 ₽

ЗГ

Оконечная заглушка из конструкционной стали с гальваническим покрытием

330,0 ₽

КВБ12

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием

708,0 ₽

КВБ12-Н

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)

1338,0 ₽

КВБ17

Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием

936,0 ₽

КВБУ14

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ18

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ22

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВМ15

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием

804,0 ₽

КВМ20

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием

1020,0 ₽

КВМ25

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием

1308,0 ₽

КВО10

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием

318,0 ₽

КВО14

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием

348,0 ₽

ОЭ

Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием

1542,0 ₽

ШТ1"

Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием

606,0 ₽

ШТ1/2"

Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием

360,0 ₽

ШТ1"-Н

Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)

1134,0 ₽

ШТ20

Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием

390,0 ₽

ШТ25

Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием

588,0 ₽

ШТ25-Н

Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)

888,0 ₽

ШТ3/4"

Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием

420,0 ₽

Да

Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК"

1110,0 ₽
