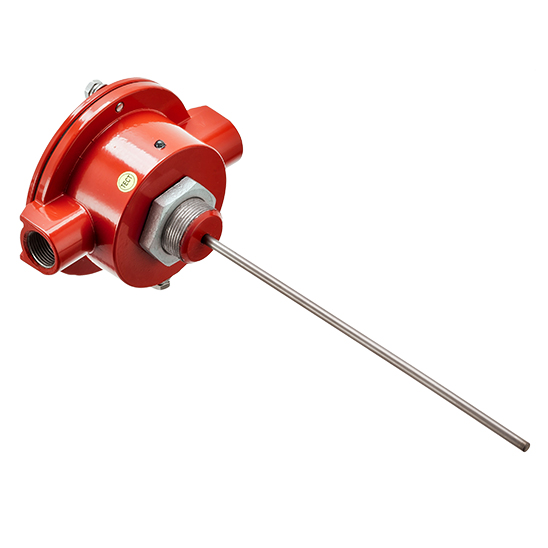

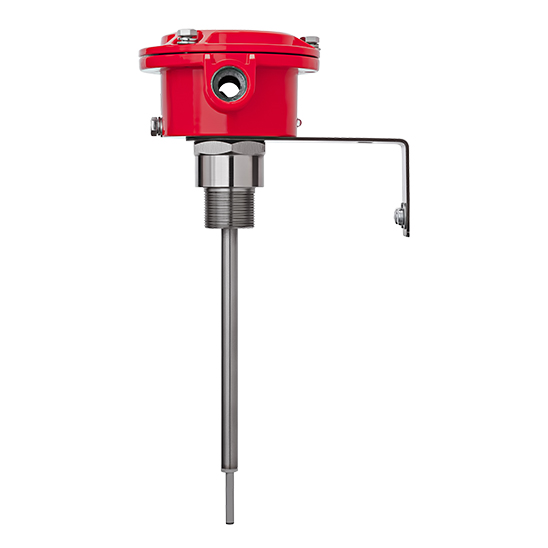

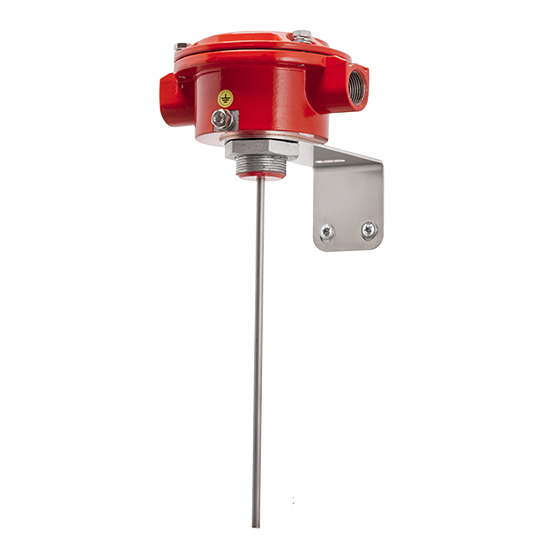

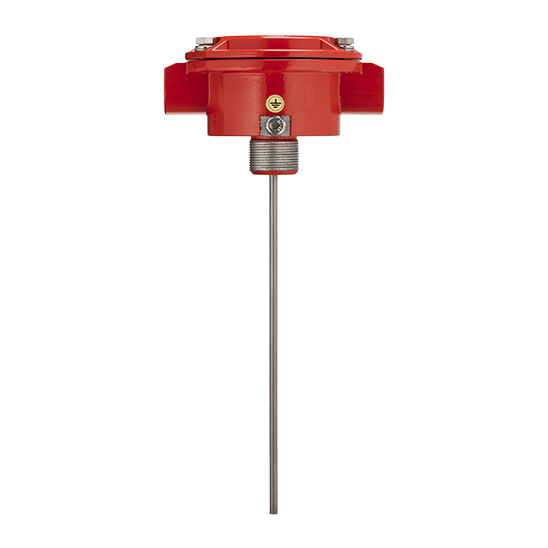

ИП101-07е извещатель тепловой взрывозащищенный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания. Извещатель тепловой взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • возможность работы в жестких климатических условиях до -60°С
  • подключение, как на размыкание цепи, так и на замыкание
  • условия эксплуатации извещателя в соответствии с температурным классом Т4,Т5 и Т6
  • подключение в адресные системы пожарной сигнализации

Конструкция:

  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ

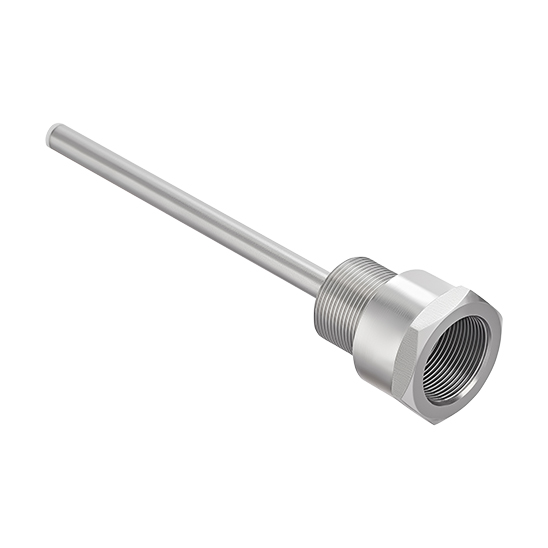

  • чувствительный элемент выполнен из нержавеющей стали

Ключевые характеристики:

  • уникальная тепловая чувствительность
  • световая индикация при срабатывании
  • высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
Также у нас вы можете приобрести извещатели ИП101-07емИП103-2/1-ТР и другие.
Сделайте заказ по телефону:  +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП 101-07е внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.



Характеристики


маркировка взрывозащиты для взрывоопасных газовых сред
1Ex db [ia Ga] IIC Т4 Gb Х
1Ex db [ia Ga] IIC Т5 Gb Х
1Ex db [ia Ga] IIC T6 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред
Ex tb [ia Da] IIIС Т135°C Db Х
Ex tb [ia Da] IIIС Т100°C Db Х
Ex tb [ia Da] IIIС Т85°C Db Х
степень защиты оболочки IP66 / IP67
температурный класс настройки извещателя
А1, A2 , A3, B, C, D, E
температура срабатывания, °С
+54 ... +130
напряжение питания, В
8-28
максимальный потребляемый ток в дежурном режиме/при срабатывании, не более, мкА
30 / 50
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры корпуса извещателя без установленных кабельных вводов, не более, мм
128 x 104 x 81
масса нетто (1 единица товара), не более, кг
1
срок службы, не менее, лет
10
гарантийный срок, лет
5

ТУ 4371–004–43082497–01–02


Документы, паспорта, руководства

Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Паспорт ИП101-07е 196,0 КБ
Руководство ИП101-07е 642,6 КБ
Паспорт на кабельные вводы 359,3 КБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 127,9 КБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Чертеж с габаритными и посадочными размерами ИП101-07е (DWG) 360,8 КБ
3D-модель ИП101-07е (STEP) 151,2 КБ
Чертеж с габаритными и посадочными размерами ИП101-07е (DXF) 43,7 КБ
Опросный лист для заказа извещателя теплового взрывозащищенного 302,5 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) 3,6 МБ
Сертификат соответствия ИП 103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 691,5 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07е 20-25гг 455,6 КБ
Декларация о соответствии ТР ТС 020 ИП101-07е 20-25 гг (ЭМС) 273,8 КБ
Сертификат соответствия ИП101-07е SIL2 661,6 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБМ20 КВБМ20 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБМ25 КВБМ25 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВБ12-Н
КВБ12-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)
1338,0 ₽
КВБ17
КВБ17
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием
936,0 ₽
КВБМ20
КВБМ20
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием
1470,0 ₽
КВБМ25
КВБМ25
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием
1470,0 ₽
КВБУ14
КВБУ14
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ18
КВБУ18
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ22
КВБУ22
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВМ15
КВМ15
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием
804,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВМ25
КВМ25
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием
1308,0 ₽
КВО10
КВО10
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием
318,0 ₽
КВО14
КВО14
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием
348,0 ₽
ОЭ
ОЭ
Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием
1542,0 ₽
ШТ1"
ШТ1"
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием
606,0 ₽
ШТ1/2"
ШТ1/2"
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием
360,0 ₽
ШТ20
ШТ20
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием
390,0 ₽
ШТ25
ШТ25
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием
588,0 ₽
ШТ3/4"
ШТ3/4"
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием
420,0 ₽
