ИП101-07ем Извещатель пожарный взрывозащищенный тепловой программируемый
8 413 ₽
7 130 ₽

Сертификаты
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
Сертификаты
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый
ИП101-07ем Извещатель пожарный взрывозащищенный тепловой  программируемый

ИП101-07ем Извещатель пожарный взрывозащищенный тепловой программируемый

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
8 413 ₽
7 130 ₽
Стоимость выбранной комплектации:
7 130 ₽
7 130 ₽
добавить в заказ

ИП101-07ем извещатель пожарный взрывозащищенный тепловой  программируемый

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
  • подключение как на размыкание цепи, так и на замыкание
  • подключение в адресные системы пожарной сигнализации
Конструкция:
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • чувствительный элемент выполнен из нержавеющей стали
  • неокисляющиеся пружинные клеммы WAGO
  • конструктивно извещатель ИП101-07ем выпускается в следующих исполнениях:

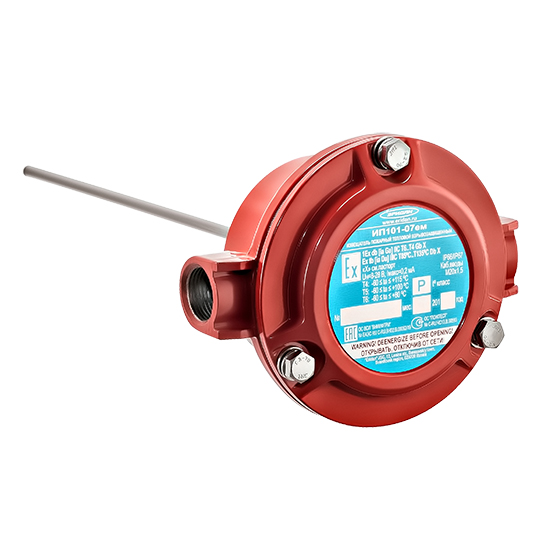

  • И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

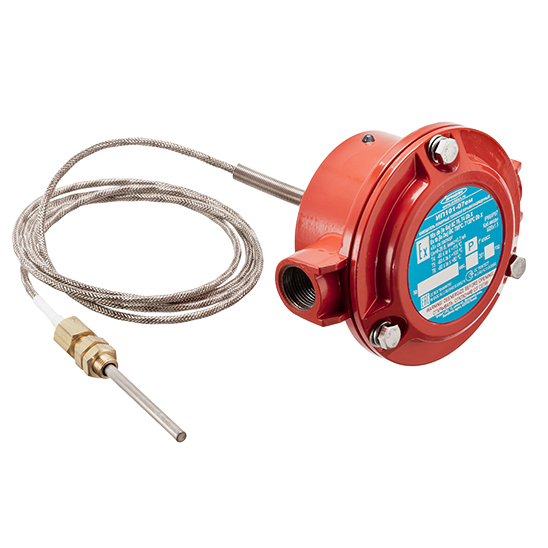

    И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
Ключевые характеристики:
  • предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP66 / IP67
  • самопроверка работоспособности извещателя и шлейфа непосредственно во взрывоопасной зоне без демонтажа (с помощью магнитного ключа)
  • световая индикация при срабатывании
На нашем сайте вы найдете извещатели пожарные ИП101-07еИП101-07мд и другие.
Сделайте заказ по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru

Извещатель ИП101-07ем внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт.





Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ех db [ia Ga] IIC T4/T5/T6 Gb X
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb [ia Da] IIIC T85/100/135°C Db X
маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред 0Ex ia IIC Т4/Т5/Т6 Ga Х
маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред Ex ia IIIC T85/100/135°C Da X
степень защиты оболочки IP66 / IP67
перенастройка температуры срабатывания с шагом, °С
3-5
температурный класс настройки извещателя
А1, A2, A3, B, C, D, E
температура срабатывания, °С
54-130
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
200
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры корпуса извещателя (без установленных кабельных вводов),
не более, мм
128х104х81
длина трубки чувствительного элемента (стандартное исполнение - И1), мм 200±2
длина выносного чувствительного элемента (по заказу - И2), м от 1,5 до 30
масса, не более, кг
1,1
срок службы, не менее, лет
10
гарантийный срок, лет
5



Таблица номиналов резисторов для перенастройки температуры срабатывания извещателя ИП101-07ем.



T,°C
55
57
60
63
65
67
70
72
75
80
82
Rн, кОм
15
22
27
33
39
47
56
68
82
100
120
T,°C
85
90
95
100
105
110
115
120
125
130
Rн, кОм
150
180
220
270
330
390
470
560
680
820




ТУ 4371–008–43082497–05


Сертификаты

Сертификат соответствия ИП101-07е SIL2 22-25 гг 661,6 КБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИП103-2/1, ИП101-07е, ИП101-07 21-26 гг (Евразийский экономический союз) 1,7 МБ
Сертификат соответствия / взрывозащиты ИП101-07 19-24 гг (таможенный союз) 3,6 МБ
Сертификат соответствия ИП103, ИП101-07-ем/мд/вт/RS/а ГОСТ30546.1.2.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 691,5 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИП101-07 20-25гг 455,6 КБ
Декларация о соответствии ТР ТС 020 ИП101-07 21-26 гг (ЭМС) 273,8 КБ

Документы, паспорта, руководства

Паспорт ИП101-07ем 205,7 КБ
Руководство ИП101-07ем 804,8 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ

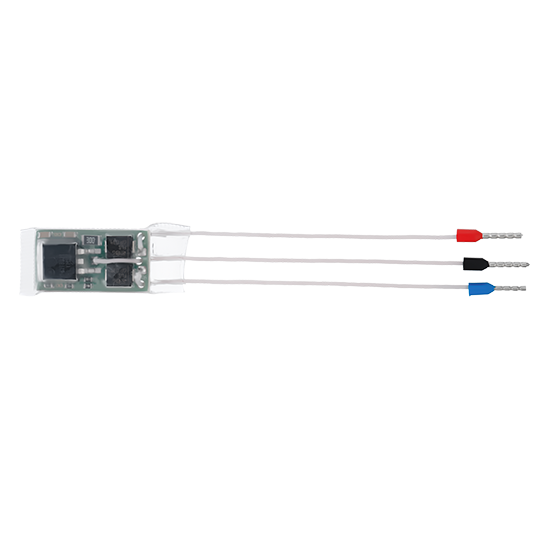

Паспорт МТШ (метка токового шлейфа) 258,3 КБ
Чертеж с габаритными и посадочными размерами ИП101-07е (DWG) 360,8 КБ
3D-модель ИП101-07е (STEP) 151,2 КБ
Рекомендации по подключению к адресной системе ИСБ «Глобал» ГК «Рубеж» 130,1 КБ
Опросный лист для заказа извещателя теплового взрывозащищенного 302,5 КБ
Паспорт на кабельные вводы 359,3 КБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Письмо ВНИИФТРИ об установке извещателя в зоны класса 0 54,9 КБ
Схемы подключения пожарных извещателей к системе Cerberus PRO производства Simens AG 85,1 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБМ20-Н КВБМ20-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из нержавеющей коррозионно-стойкой стали (Н) 2376,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
И1 И1 И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию) 0,0 ₽
И2 И2 И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке) 756,0 ₽
