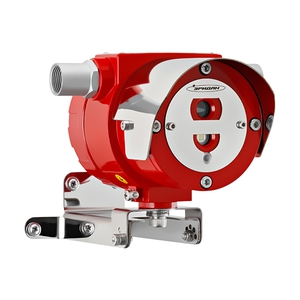

ИПП-07еa-329/330-1 «Гелиос - ИК/УФ» Извещатель пламени пожарный взрывозащищенный адресный

№ Арт. : {{ product.state.sku }}

Дата обновления цен None

Стоимость выбранной комплектации

Цена по запросу

Стоимость выбранной комплектации:

Цена по запросу

добавить в заказ

ИПП-07еа-329/330-1 "Гелиос - ИК/УФ" Д1 Извещатель пламени пожарный взрывозащищенный многодиапазонный адресный (протокол "Дозор-07а")

Предназначен для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК и УФ диапазонах. Предназначен для выдачи аварийной сигнализации на приемно-контрольным прибор “Дозор” или аналогичнй с поддержкой протокола “Дозор-07а” при обнаружении в поле зрения извещателя возгорания материалов, сопровождающихся появлением открытого пламени. В качестве чувствительных элементов извещателя использованы приемники инфракрасного (ИК) и ультрафиолетового (УФ) излучения. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств

ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде "Сброс" от ППКП.

Отличительные особенности:

постоянное самотестирование встроенным источником тестового излучения
возможность работы в жестких климатических условиях от -60°С до +55°С
возможность точной настройки чувствительности одновременно по всем каналам извещателя непосредственно на объекте
извещатель поддерживает работу только по протоколу “Дозор-07а”
наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
автоматический подогрев оптики
возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава
кронштейн и козырек в комплекте
увеличенное пространство для коммутации

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 и IР67
угол обзора 90°
дальность обнаружения тестовых очагов ТП-5, ТП-6 не менее 25 метров
работа при фоновом освещении 2500 лк
контролирует в двух диапозонах: инфракрасного (ИК) и ультрафиолетового (УФ) излучения
содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07 или пишите на нашу электронную почту: market@eridan-zao.ru

Отличительные особенности:

постоянное самотестирование встроенным источником тестового излучения
возможность работы в жестких климатических условиях от -60°С до +55°С
возможность точной настройки чувствительности одновременно по всем каналам извещателя непосредственно на объекте
извещатель поддерживает работу только по протоколу “Дозор-07а”
наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
автоматический подогрев оптики
возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава
кронштейн и козырек в комплекте
увеличенное пространство для коммутации

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 и IР67
угол обзора 90°
дальность обнаружения тестовых очагов ТП-5, ТП-6 не менее 25 метров
работа при фоновом освещении 2500 лк
контролирует в двух диапозонах: инфракрасного (ИК) и ультрафиолетового (УФ) излучения
содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

маркировка взрывозащиты	РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т85⁰C Db
напряжение питания, В	8-28
ток, потребляемый извещателем при питании 24 В, не более, мА	в дежурном режиме: 20
	в режиме срабатывания: 20
	во всех режимах при опросе: 20
	при включенном подогреве: 200
условия эксплуатации, °С	с подогревом: от -60 до +55
условия эксплуатации, °С	без подогрева: от -40 до +55
cтепень защиты оболочки	IP66 и IP67
угол обзора извещателя составляет не менее, °	90°
дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее	25
поддержка протокола	"Дозор-07а"
Время срабатывания, не более, с	10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм	146х105х110
масса, не более, кг	1,6
срок службы, не менее, лет	10
гарантийный срок, лет	5

Чувствительность извещателя ИПП-07е-330-1 "Гелиос- ИК/УФ" Д1

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
0°	±15°	±30°	±45°
100%	96%	86%	71%

Сертификаты

Сертификат соответствия ГОСТ Р МЭК 61508-1-2012 (УПБ/SIL) 665,3 КБ	665,3 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 469,0 КБ	469,0 КБ
Сертификат соответствия ГОСТ 30546.1-98 (сейсмостойкость) 674,2 КБ	674,2 КБ
Декларация о соответствии ТР ТС 020/2011 387,5 КБ	387,5 КБ
Сертификат соответствия ТР ТС 012/2011 1,4 МБ	1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 1,7 МБ	1,7 МБ

Документы, паспорта, руководства

Паспорт ИПП-07еа-Д1 «Гелиос» 638,6 КБ	638,6 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ	279,0 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ

Чертежи и программы

3D-модель ИПП-07еа-RS «Гелиос» (STEP) 343,4 КБ	343,4 КБ
Чертеж с габаритными и посадочными размерами ИПП-07еа-RS «Гелиос» (DWG) 445,0 КБ	445,0 КБ

С этим товаром покупают

СП-1 Стойка пожарная

КВВ-О6-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм

КВВ-О6-C для открытой прокладки кабеля

Тестовый комплект ИПП-07еа-RS (взрывозащищенный тестовый фонарь “Тюльпан ТФ-2 Ex”)

Тестовый фонарь для ИПП-07еa

Характеристики

маркировка взрывозащиты	РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т85⁰C Db
напряжение питания, В	8-28
ток, потребляемый извещателем при питании 24 В, не более, мА	в дежурном режиме: 20
	в режиме срабатывания: 20
	во всех режимах при опросе: 20
	при включенном подогреве: 200
условия эксплуатации, °С	с подогревом: от -60 до +55
условия эксплуатации, °С	без подогрева: от -40 до +55
cтепень защиты оболочки	IP66 и IP67
угол обзора извещателя составляет не менее, °	90°
дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее	25
поддержка протокола	"Дозор-07а"
Время срабатывания, не более, с	10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм	146х105х110
масса, не более, кг	1,6
срок службы, не менее, лет	10
гарантийный срок, лет	5

Чувствительность извещателя ИПП-07е-330-1 "Гелиос- ИК/УФ" Д1

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
0°	±15°	±30°	±45°
100%	96%	86%	71%

Сертификаты

Сертификат соответствия ГОСТ Р МЭК 61508-1-2012 (УПБ/SIL) 665,3 КБ	665,3 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 469,0 КБ	469,0 КБ
Сертификат соответствия ГОСТ 30546.1-98 (сейсмостойкость) 674,2 КБ	674,2 КБ
Декларация о соответствии ТР ТС 020/2011 387,5 КБ	387,5 КБ
Сертификат соответствия ТР ТС 012/2011 1,4 МБ	1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 1,7 МБ	1,7 МБ

Документы, паспорта, руководства

Паспорт ИПП-07еа-Д1 «Гелиос» 638,6 КБ	638,6 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ	279,0 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ

Чертежи и программы

3D-модель ИПП-07еа-RS «Гелиос» (STEP) 343,4 КБ	343,4 КБ
Чертеж с габаритными и посадочными размерами ИПП-07еа-RS «Гелиос» (DWG) 445,0 КБ	445,0 КБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)	1338,0 ₽
	КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)	1332,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)	2220,0 ₽
	Алюминиевый сплав	По умолчанию в корпусе из алюминиевого сплава	0,0 ₽
	КУ	Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м)	1074,0 ₽
	Нержавеющая сталь	По заказу может выпускаться в корпусе из нержавеющей стали	13344,0 ₽
	Стандартный (по умолчанию)	По умолчанию извещатель комплектуется кронштейном L=0,1 м	0,0 ₽
