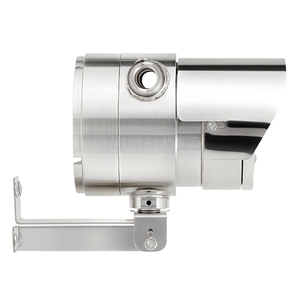

ИПП-07еа-330-1 «Гелиос - 3 ИК» Д1 Извещатель пламени пожарный взрывозащищенный многодиапазонный адресный

Предназначен для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне (наличие трёх приемников инфракрасного излучения)

Извещатель пламени взрывозащищенный многодиапазонный адресный предназначен для выдачи аварийной сигнализации на приемно-контрольным приборадресной линии связи “ША” ППКиУП “Vesta 01F” или модуля сопряжения “МС-5”, входящего в состав ППКиУП комплекса “Диалог PRO” или других, построенных на базе программируемых логических контроллеров, при обнаружении в поле зрения извещателя возгорания материалов, сопровождающихся появлением открытого пламени. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств

ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде "Сброс" от ППКП.

Отличительные особенности:

постоянное самотестирование встроенным источником тестового излучения
возможность работы в жестких климатических условиях от -60°С до +55°С
возможность точной настройки чувствительности одновременно по всем каналам извещателя непосредственно на объекте
извещатель поддерживает работу в адресной линии связи
наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
автоматический подогрев оптики
возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава или нержавеющей стали
кронштейн и козырек в комплекте
увеличенное пространство для коммутации

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 и IР67
угол обзора 90°
дальность обнаружения тестовых очагов ТП-5, ТП-6 не менее 25 метров
работа при фоновом освещении 6500 лк
контролирует в трех диапозонах инфракрасного (ИК) излучения
содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

ИПП-07еа-330-1 «Гелиос - 3 ИК» Д1 Извещатель пламени пожарный взрывозащищенный многодиапазонный адресный

Отличительные особенности:

постоянное самотестирование встроенным источником тестового излучения
возможность работы в жестких климатических условиях от -60°С до +55°С
возможность точной настройки чувствительности одновременно по всем каналам извещателя непосредственно на объекте
извещатель поддерживает работу в адресной линии связи
наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
автоматический подогрев оптики
возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава или нержавеющей стали
кронштейн и козырек в комплекте
увеличенное пространство для коммутации

Ключевые характеристики:

высокая пылевлагонепроницаемость IP66 и IР67
угол обзора 90°
дальность обнаружения тестовых очагов ТП-5, ТП-6 не менее 25 метров
работа при фоновом освещении 6500 лк
контролирует в трех диапозонах инфракрасного (ИК) излучения
содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Закажите извещатель пожарный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

маркировка взрывозащиты	РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т85⁰C Db
напряжение питания, В	8-28
ток, потребляемый извещателем при питании 24 В, не более, мА	в дежурном режиме: 20
	в режиме срабатывания: 20
	во всех режимах при опросе: 50
	при включенном подогреве: 200
условия эксплуатации, °С	с подогревом: от -60 до +55
условия эксплуатации, °С	без подогрева: от -40 до +55
cтепень защиты оболочки	IP66 и IP67
угол обзора извещателя составляет не менее, °	90°
дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее	25
поддержка протокола	"Дозор-07а"
Время срабатывания, не более, с	10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм	146х105х110
масса, не более, кг	1,6
срок службы, не менее, лет	10
гарантийный срок, лет	5

Чувствительность извещателя «Гелиос - 3 ИК» Д1

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
0°	±15°	±30°	±45°
100%	96%	86%	71%

Сертификаты

Декларация о соответствии ТР ТС 020/2011 387,5 КБ	387,5 КБ
Сертификат соответствия ТР ТС 012/2011 1,4 МБ	1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 1,7 МБ	1,7 МБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИПП-07е 20-25гг 469,0 КБ	469,0 КБ
Сертификат соответствия ИПП-07е ("Гелиос") SIL2 665,3 КБ	665,3 КБ
Сертификат соответствия ИПП-07е "Гелиос" ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 674,2 КБ	674,2 КБ

Документы, паспорта, руководства

Паспорт ИПП-07еа-330 449,1 КБ	449,1 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ	279,0 КБ

Чертежи и программы

3D-модель ИПП-07еа-RS «Гелиос» (STEP) 343,4 КБ	343,4 КБ
Чертеж с габаритными и посадочными размерами ИПП-07еа-RS «Гелиос» (DWG) 445,0 КБ	445,0 КБ

С этим товаром покупают

КВВ-М12-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве

КВВ-М12-С для металлорукава

СП-1 Стойка пожарная

Тестовый комплект ИПП-07еа-RS (взрывозащищенный тестовый фонарь “Тюльпан ТФ-2 Ex”)

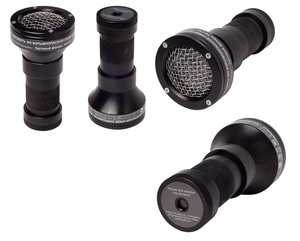

Тестовый фонарь для ИПП-07еa

Характеристики

маркировка взрывозащиты	РВ Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т85⁰C Db
напряжение питания, В	8-28
ток, потребляемый извещателем при питании 24 В, не более, мА	в дежурном режиме: 20
	в режиме срабатывания: 20
	во всех режимах при опросе: 50
	при включенном подогреве: 200
условия эксплуатации, °С	с подогревом: от -60 до +55
условия эксплуатации, °С	без подогрева: от -40 до +55
cтепень защиты оболочки	IP66 и IP67
угол обзора извещателя составляет не менее, °	90°
дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее	25
поддержка протокола	"Дозор-07а"
Время срабатывания, не более, с	10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм	146х105х110
масса, не более, кг	1,6
срок службы, не менее, лет	10
гарантийный срок, лет	5

Чувствительность извещателя «Гелиос - 3 ИК» Д1

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
0°	±15°	±30°	±45°
100%	96%	86%	71%

Сертификаты

Декларация о соответствии ТР ТС 020/2011 387,5 КБ	387,5 КБ
Сертификат соответствия ТР ТС 012/2011 1,4 МБ	1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 1,7 МБ	1,7 МБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИПП-07е 20-25гг 469,0 КБ	469,0 КБ
Сертификат соответствия ИПП-07е ("Гелиос") SIL2 665,3 КБ	665,3 КБ
Сертификат соответствия ИПП-07е "Гелиос" ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 674,2 КБ	674,2 КБ

Документы, паспорта, руководства

Паспорт ИПП-07еа-330 449,1 КБ	449,1 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ	279,0 КБ

Чертежи и программы

3D-модель ИПП-07еа-RS «Гелиос» (STEP) 343,4 КБ	343,4 КБ
Чертеж с габаритными и посадочными размерами ИПП-07еа-RS «Гелиос» (DWG) 445,0 КБ	445,0 КБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)	1338,0 ₽
	КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)	1332,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)	2220,0 ₽
	Алюминиевый сплав	По умолчанию в корпусе из алюминиевого сплава	0,0 ₽
	КУ	Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м)	1074,0 ₽
	Нержавеющая сталь	По заказу может выпускаться в корпусе из нержавеющей стали	7734,0 ₽
	Стандартный (по умолчанию)	По умолчанию извещатель комплектуется кронштейном L=0,1 м	0,0 ₽
