ИПП-07еа-330-1 "Гелиос - 3 ИК" RS Извещатель пламени пожарный взрывозащищенный многодиапазонный

Предназначен для обнаружения загорания различных веществ по наличию электромагнитного излучения пламени в ИК диапазоне и выдачи в шлейф пожарной сигнализации тревожного сообщения. Извещатель пламени взрывозащищенный многодиапазонный предназначен для выдачи аварийной сигнализации на приборы приемно-контрольные пожарные при обнаружении в поле зрения извещателя возгорания материалов, сопровождающихся появлением открытого пламени. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • постоянное самотестирование встроенным источником тестового излучения
  • возможность работы в жестких климатических условиях от -60°С до +55°С
  • возможность точной настройки извещателя непосредственно на объекте
  • извещатель поддерживает работу по протоколу Modbus RTU
  • наличие двух реле ("сухие контакты"), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
  • автоматический подогрев оптики
  • возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава
  • кронштейн и козырек в комплекте
  • увеличенное пространство для коммутации

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP66 и IР67
  • угол обзора 90°
  • дальность обнаружения тестовых очагов ТП-5, ТП-6  не менее 25 метров
  • работа при фоновом освещении 6500 лк
  • контролирует в трех диапозонах инфракрасного (ИК) излучения
  • содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Пишите на нашу электронную почту: market@eridan-zao.ru

Характеристики

маркировка взрывозащиты
РВ Ex db I Mb
1Ex db IIC T6 Gb
Ex tb IIIС Т850C Db
напряжение питания, В
10,8-28
ток, потребляемый извещателем, не более, мА
в дежурном режиме:  20
в режиме срабатывания: 30
во всех режимах при опросе: 50
при включенном подогреве: 200
условия эксплуатации, °С
с подогревом: от -60 до +55
без подогрева: от -40 до +55
cтепень защиты оболочки
IP66 и IP67
угол обзора извещателя составляет не менее, °
90°
дальность обнаружения тестовых очагов ТП-5, ТП-6,  м, не менее
25
Время срабатывания, не более, с
5 или 10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм
146х105х110
масса, не более, кг
1,6
срок службы, не менее, лет
10
гарантийный срок, лет
5

Чувствительность извещателя ИПП-07е-330-1 "Гелиос- 3 ИК"

Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
±15°
±30°
±45°
100% 96%
86%
71%



Чертежи и программы

Чертеж с габаритными и посадочными размерами ИПП-07еа-RS «Гелиос» (DWG) 445,0 КБ
3D-модель ИПП-07еа-RS «Гелиос» (STEP) 343,4 КБ
Чертеж с габаритными и посадочными размерами ИПП-07еa «Гелиос - 3 ИК» и «Гелиос - ИК/УФ» (DXF) 76,3 КБ
Руководство пользователя программы "Конфигуратор для извещателя пожарного пламени взрывозащищенного ИПП-07еa-RS" 891,3 КБ
Конфигуратор ИПП-07еa "Гелиос - ИК/УФ" RS / "Гелиос-3 ИК"RS для оборудования с датой выпуска после 08.09.2020 17,7 МБ
Программа для считывания информации о событиях из прибора 18,0 МБ

Документы, паспорта, руководства

Паспорт ИПП-07еа-RS «Гелиос» 1,6 МБ
Паспорт на кабельные вводы 359,3 КБ
Опросный лист для заказа извещателя пламени серии «Гелиос» 279,0 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ
ЗАО "Таманьнефтегаз" отзыв о продукции АО "Эридан" 371,6 КБ

Сертификаты

Сертификат соответствия ТР ТС 012/2011 ИПП-07е ("Гелиос") 20-25 гг (Евразийский экономический союз) 1,4 МБ
Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ИПП-07е ("Гелиос") 21-26 гг (Евразийский экономический союз) 1,7 МБ
Декларация о соответствии ТР ТС 020 ИПП-07е "Гелиос" 22-27гг (ЭМС) 387,5 КБ
Сертификат соответствия ИПП-07е "Гелиос" ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 674,2 КБ
Сертификат РМРС ИПП-07 «Гелиос» 22-24гг 466,0 КБ
Декларация о соответствии ТР ЕАЭС 037/2016 ИПП-07е 20-25гг 469,0 КБ
Сертификат соответствия ИПП-07е ("Гелиос") SIL2 22-25 гг 665,3 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВМ25-Н КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО10-Н КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ОЭ ОЭ Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием 1542,0 ₽
ОЭ-Н ОЭ-Н Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н) 2880,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ1/2"-Н ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали 690,0 ₽
ШТ1"-Н ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) 1134,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ25-Н ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) 888,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
ШТ3/4"-Н ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) 954,0 ₽
Алюминиевый сплав Алюминиевый сплав По умолчанию в корпусе из алюминиевого сплава 0,0 ₽
КУ КУ Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м) 1074,0 ₽
Нержавеющая сталь Нержавеющая сталь По заказу может выпускаться в корпусе из нержавеющей стали 9636,0 ₽
Стандартный(по умолчанию) Стандартный(по умолчанию) По умолчанию извещатель комплектуется кронштейном L=0,1 м 0,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
ЗГ-Н
ЗГ-Н
Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н)
732,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВБ12-Н
КВБ12-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)
1338,0 ₽
КВБ17
КВБ17
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием
936,0 ₽
КВБ17-Н
КВБ17-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)
1332,0 ₽
КВБУ14
КВБУ14
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ14-Н
КВБУ14-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н)
1758,0 ₽
КВБУ18
КВБУ18
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ18-Н
КВБУ18-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВБУ22
КВБУ22
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ22-Н
КВБУ22-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВМ15
КВМ15
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием
804,0 ₽
КВМ15-Н
КВМ15-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали
1344,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВМ20-Н
КВМ20-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)
2220,0 ₽
КВМ25
КВМ25
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием
1308,0 ₽
КВМ25-Н
КВМ25-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н)
2220,0 ₽
КВО10
КВО10
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием
318,0 ₽
КВО10-Н
КВО10-Н
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н)
558,0 ₽
КВО14
КВО14
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием
348,0 ₽
КВО14-Н
КВО14-Н
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н)
558,0 ₽
ОЭ
ОЭ
Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием
1542,0 ₽
ОЭ-Н
ОЭ-Н
Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н)
2880,0 ₽
ШТ1"
ШТ1"
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием
606,0 ₽
ШТ1/2"
ШТ1/2"
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием
360,0 ₽
ШТ1/2"-Н
ШТ1/2"-Н
Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали
690,0 ₽
ШТ1"-Н
ШТ1"-Н
Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)
1134,0 ₽
ШТ20
ШТ20
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием
390,0 ₽
ШТ20-Н
ШТ20-Н
Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н)
900,0 ₽
ШТ25
ШТ25
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием
588,0 ₽
ШТ25-Н
ШТ25-Н
Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)
888,0 ₽
ШТ3/4"
ШТ3/4"
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием
420,0 ₽
ШТ3/4"-Н
ШТ3/4"-Н
Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н)
954,0 ₽
Алюминиевый сплав
Алюминиевый сплав
По умолчанию в корпусе из алюминиевого сплава
0,0 ₽
КУ
КУ

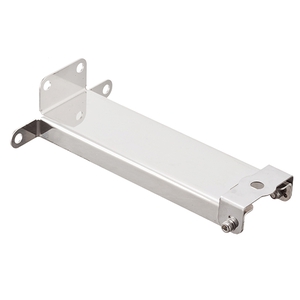

Кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м)
1074,0 ₽
Нержавеющая сталь
Нержавеющая сталь
По заказу может выпускаться в корпусе из нержавеющей стали
9636,0 ₽
Стандартный(по умолчанию)
Стандартный(по умолчанию)
По умолчанию извещатель комплектуется кронштейном L=0,1 м
0,0 ₽
