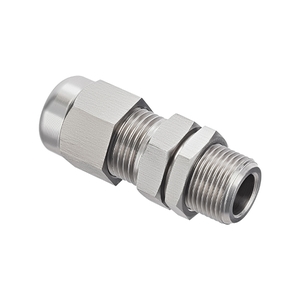

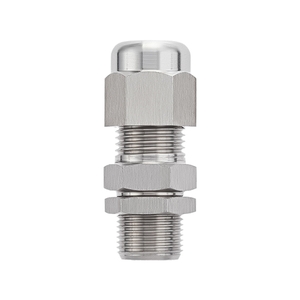

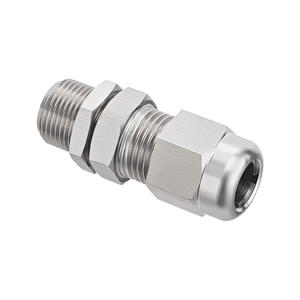

КВБ12-Н для бронированного кабеля с диаметром брони до 12 мм

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм. (любой тип брони) с одинарным уплотнением по поясной изоляции кабеля из нержавеющей коррозионно-стойкой стали (Н)

Порядок монтажа:

1. Разделать бронекабель (3). Снять наружную изоляцию и освободить кабель от брони на 110-150 мм.
2. Надеть на бронекабель поочередно: гайку (1), штуцер (4) с контргайкой (5), шайбу (6) и уплотнительное кольцо (7).
3. Завести подготовленный бронекабель в корпус устройства.
4. Отрегулировать длину разделанной части кабеля внутри устройства, жилы кабеля должны свободно коммутироваться к клеммам.
5. До упора сдвинуть уплотнительное кольцо (7) внутрь вводной части устройства. Важно, чтобы конусная часть уплотнительного кольца была направлена в сторону устройства.
6. Сдвинуть шайбу (6) до упора в уплотнительное кольцо (7).
7. Закрутить штуцер (4), затягивать до тех пор, пока кабель не будет зафиксирован. Для проверки потянуть кабель из устройства.
8. Затянуть контргайку (5).
9. Надеть разделанную броню (2) на штуцер (4).
10. Затянуть гайку (1).
