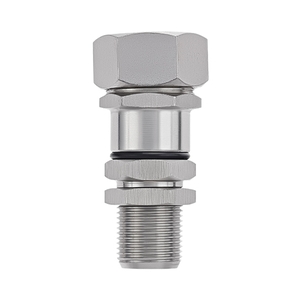

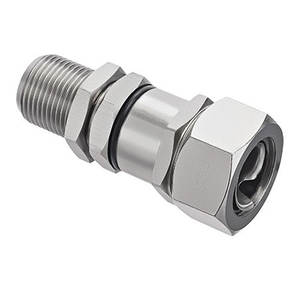

КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали (Н)

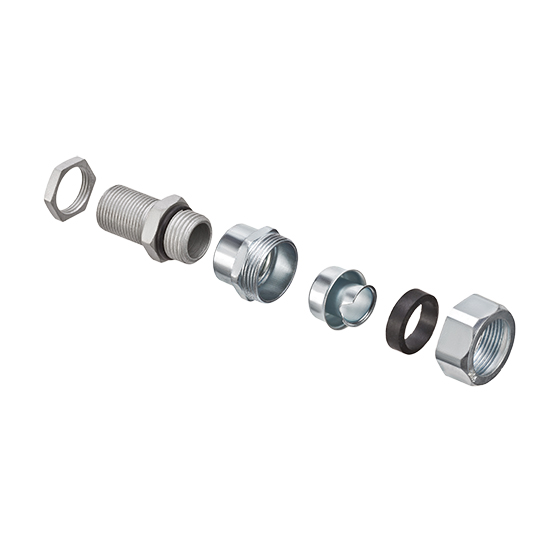

Порядок монтажа:

1. Разделать кабель (9). Снять наружную изоляцию до поясной.
2. Надеть на металлорукав (1) поочередно: гайку (2) и разрезное кольцо (3).
3. Надеть на кабель (9) поочередно: штуцер (5) с контргайкой (6), шайбу (7) и уплотнительное кольцо (8).
4. Завести подготовленный кабель в корпус устройства.
5. Отрегулировать длину разделанной части кабеля внутри устройства, жилы кабеля должны свободно коммутироваться к клеммам.
6. До упора сдвинуть уплотнительное кольцо (8) внутрь вводной части устройства. Важно, чтобы конусная часть уплотнительного кольца была направлена в сторону устройства.
7. Сдвинуть шайбу (7) до упора в  уплотнительное кольцо (8).
8. Закрутить штуцер (5), затягивать до тех пор, пока кабель не будет зафиксирован. Для проверки потянуть кабель из устройства.
9. Затянуть контргайку (6).
10. Надеть металлорукав (1) на выступающую часть муфту (4).
11. сдвинуть разрезное кольцо (3) до упора в муфту (4).
12. Затянуть гайку (2).
