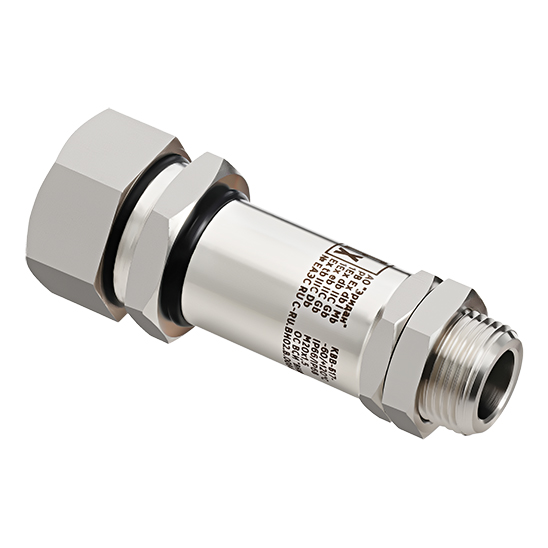

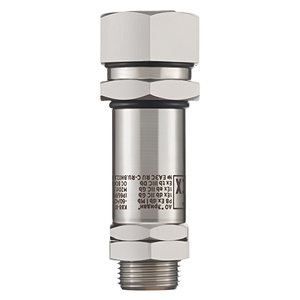

КВВ-Б17-Н Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля из нержавеющей коррозионно-стойкой стали
Кабельный ввод КВВ-Б17-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей.
Уплотнение кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).
Механическая фиксация и электрический контакт броневой оболочки кабеля, обеспечивается втулкой (5) и гайкой (6).
Размеры под ключ гайки (6) и штуцера (4) – 30 мм.
Герметичность кабельного ввода КВВ-Б обеспечивается поджатием колец уплотнительных ввода (7) при сборке кабельного ввода.
КВВ-Б17-Н Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля из нержавеющей коррозионно-стойкой стали
Кабельный ввод КВВ-Б17-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей.
Уплотнение кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).
Механическая фиксация и электрический контакт броневой оболочки кабеля, обеспечивается втулкой (5) и гайкой (6).
Размеры под ключ гайки (6) и штуцера (4) – 30 мм.
Герметичность кабельного ввода КВВ-Б обеспечивается поджатием колец уплотнительных ввода (7) при сборке кабельного ввода.
