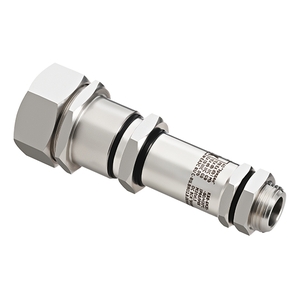

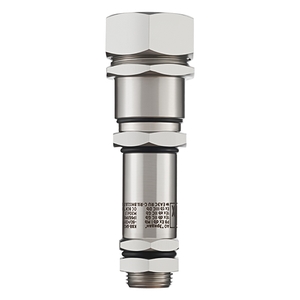

КВВ-БМ20-Н

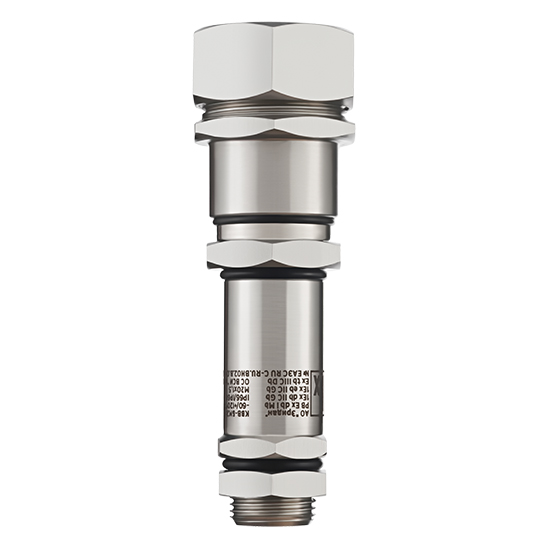

Кабельный ввод КВВ-БМ состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (6-8 мм, 8-10 мм, 10-12 мм, 12-14 мм).
Уплотнение кабеля по поясной изоляции обеспечивается поджатием уплотнительного кольца (3) штуцером (5) через шайбу (2).
Штуцер (6) предназначен для герметичного присоединения металлорукава путем стыковки со штуцером (5) с наружной резьбой. Штуцер (6) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (7) штуцером (6).
Размер под ключ штуцера (5) 30 мм.
Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (10), уплотнением (11) и гайкой (4). Модификации оконцевателя (10), уплотнения (11), гайки (4) и штуцера (6) выбираются в соответствии с условным диаметром используемого металлорукава (Dу = 20 мм). Герметичность кабельного ввода КВВ-БМ обеспечивается поджатием уплотнений (8), (9) и (11) в проточках перехода (1) и штуцера (5) при сборке ввода.
