КВВ-БУ18-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа бронированным кабелем с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 14-18 мм

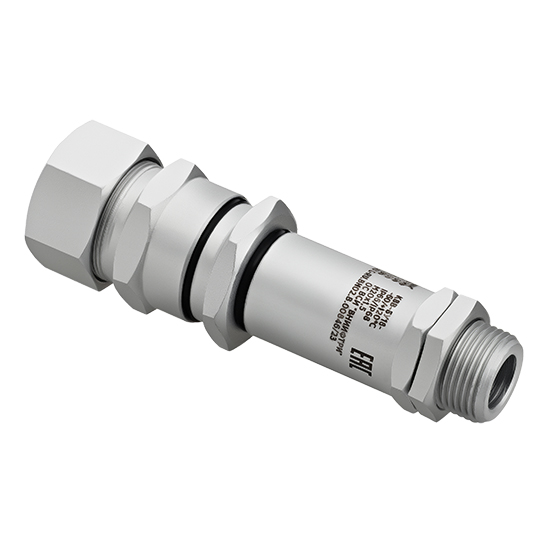

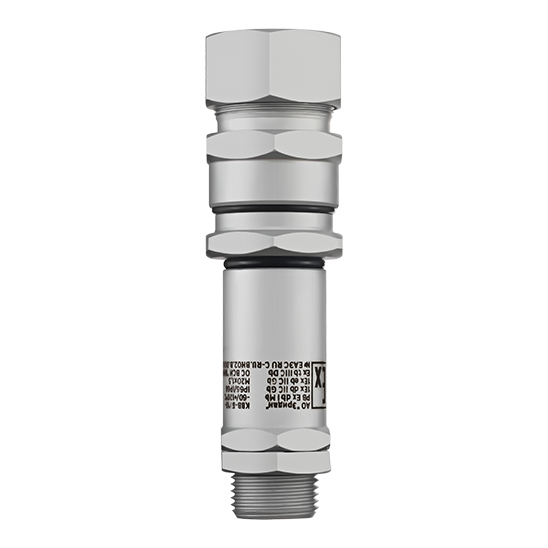

Взрывозащищенный кабельный ввод КВВ-БУ18-С с Ех маркировкой для монтажа бронированным кабелем (любой тип брони) с двойным уплотнением кабеля по наружной и поясной изоляции с наружным диаметром 14-18 мм из конструкционной стали с гальваническим покрытием

1 – переход; 2 – шайба (антифрикционная); 3 – кольцо уплотнительное поясной изоляции кабеля; 4 – штуцер; 5 – штуцер; 6 – втулка; 7 – гайка; 8 – уплотнение; 9 – кольцо уплотни- тельное ввода; 10 – сальник. Кабельный ввод КВВ-БУ18-С состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено кольцо уплотнительное поясной изоляции кабеля (3), внутренний размер которого обеспечивает уплотнение кабеля по поясной изоляции в заданном диапазоне диаметров применяемых кабелей .
Уплотнения кабеля по поясной изоляции обеспечивается поджатием кольца (3) штуцером (4) через шайбу (2).
Фиксация и металлосвязь брони кабеля обеспечивается поджатием втулки (6) штуцером (5).
Уплотнение бронированного кабеля по наружной изоляции обеспечивается поджатием уплотнения (8) гайкой (7). Размеры под ключ штуцера (4), штуцера (5) и гайки (7) – 30 мм. Герметичность кабельного ввода КВВ-БУ обеспечивается поджатием уплотнений (8), (9), (10) при сборке кабельного ввода.
