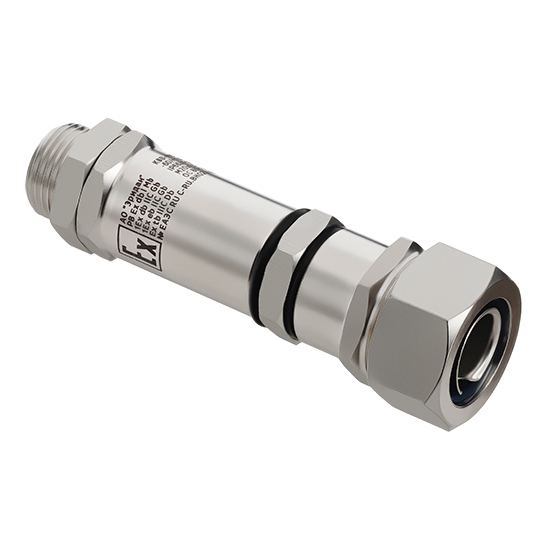

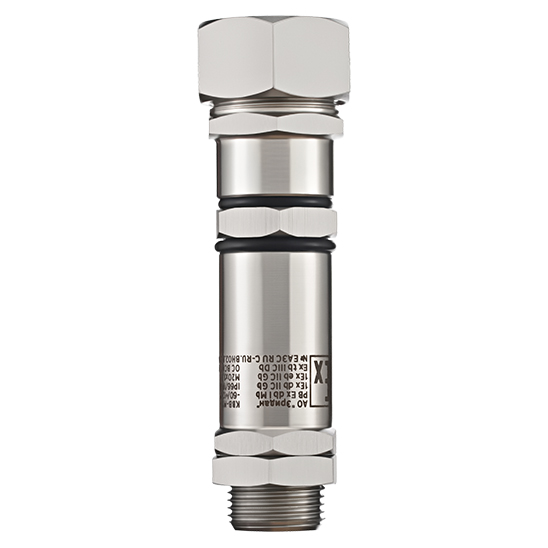

Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве с условным проходом 12 мм.
Кабельный ввод КВВ-М12-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей 6-8 мм. Штуцер (5) предназначен для герметичного присоединения металлорукава путем стыковки с переходом (1) с внутренней резьбой. Штуцер (5) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования. Уплотнение кабеля обеспечивается поджатием кольца (3) штуцером (5) через шайбу (2). Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (7), уплотнением (8) и гайкой (4). Герметичность кабельного ввода КВВ-М обеспечивается поджатием уплотнений (6), (8) при сборке ввода.
