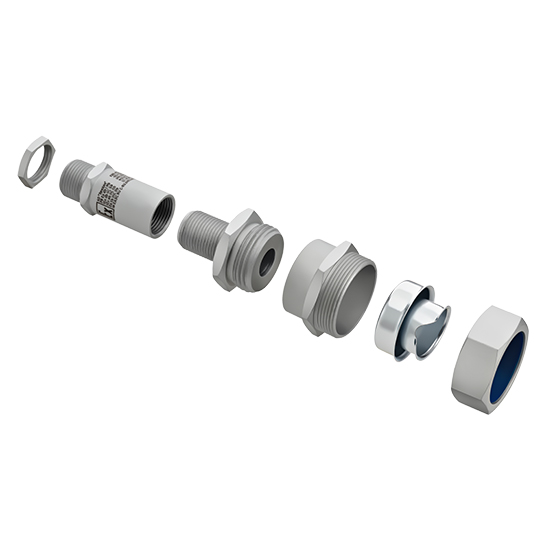

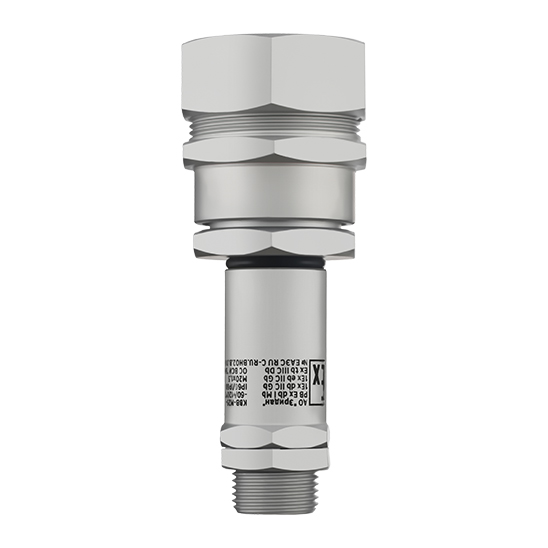

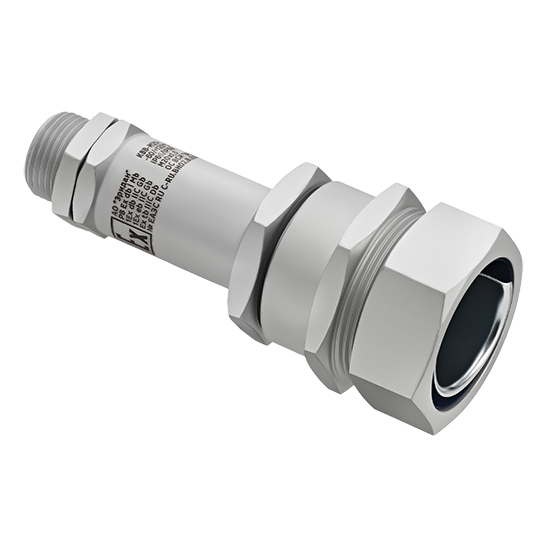

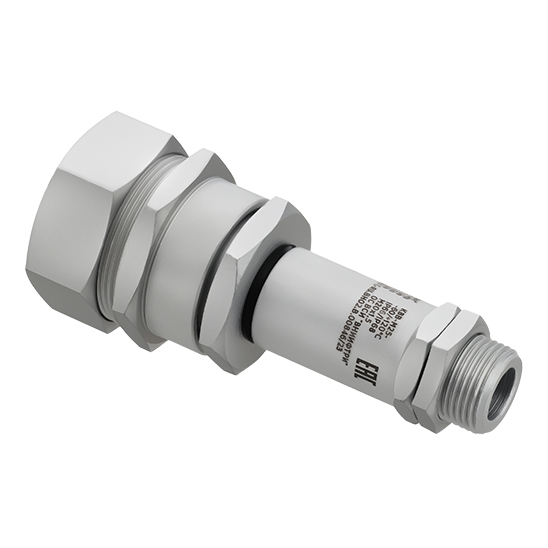

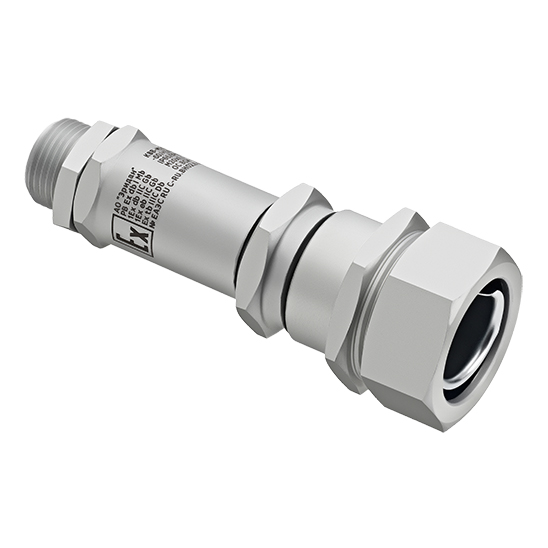

Кабельный ввод КВВ-М состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо поясной изоляции (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей (Æ6-8 мм, Æ8-10 мм, Æ10-12 мм, Æ12-14 мм).
Штуцер (5) предназначен для герметичного присоединения металлорукава путем стыковки с переходом (1) с внутренней резьбой. Штуцер (5) обеспечивает непрерывность металлосвязи и не требует дополнительных устройств заземления после присоединения металлорукава и заземлении корпуса электрооборудования.
Уплотнение кабеля обеспечивается поджатием кольца (3) штуцером (5) через шайбу (2). В таблице ниже приведены размеры штуцера (5).
|
Обозначение штуцера:
|
Размер под ключ, мм
|
Резьба М
|
|
Ex КВМ25
|
41
|
М39´1,5
|
Механическая фиксация металлорукава и защита кабеля от повреждения обеспечивается оконцевателем (7), уплотнением (8) и гайкой (4).
Размеры под ключ гайки (4) приведены в таблице 5.
|
Обозначение гайки
|
Размер под ключ, мм
|
|
Ex КВМ25
|
41
|
Герметичность кабельного ввода КВВ-М обеспечивается поджатием уплотнений (6), (8) при сборке ввода.
