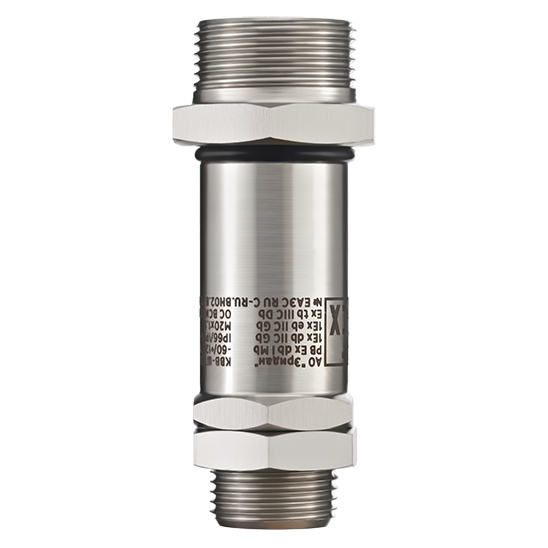

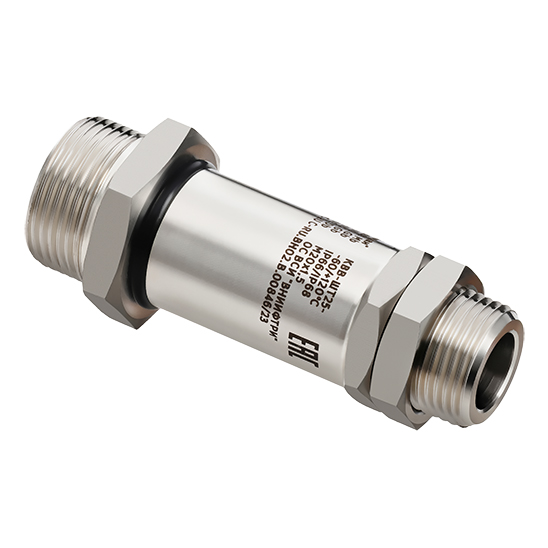

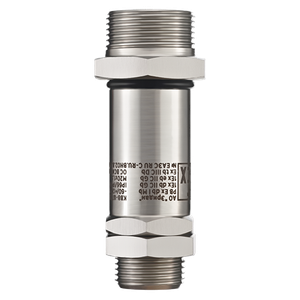

КВВ-ШТ25-Н Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М25х1,5 мм

Кабельный ввод КВВ-ШТ25-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей.
Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания.
Штуцер (4) для трубной разводки может быть выполнен в модификациях с наружной резьбой (D) М25х1,5. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-ШТ обеспечивается поджатием колец (5) в проточках перехода (1) и штуцера (4).
