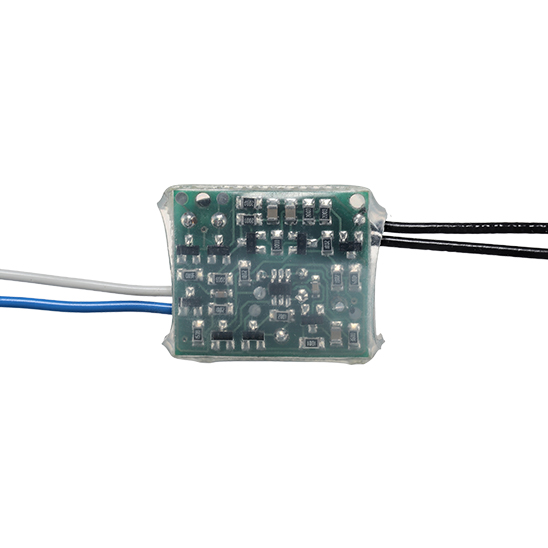

Метка токового шлейфа МТШ является малогабаритным пассивным управляемым токовым двухполюсником и предназначена для включения пожарного извещателя в двухпроводную линию типа “токовая петля 4-20 мА”. Метка устанавливается в корпус извещателя и подключается к его клеммам. Режим работы метки МТШ непрерывный в течение длительного времени (24 часа в сутки). Потребляемый меткой ток 1~20 мА служит для передачи информации о состоянии пожарного извещателя контрольному устройству. Метка МТШ-A/N/F имеет фиксированные значения потребляемого тока в режимах “Неисправность” (A), “Норма” (N) и “Пожар” (F), где A, N и F - натуральные числа из диапазона 1~20 мА. Значения A, N и F определяются при заказе, программируются на заводе-изготовителе и не нуждаются в повторной настройке и калибровке в процессе эксплуатации.
Трехпроводная схема подключения c использованием 4-20 мА
Метка токового шлейфа МТШ является малогабаритным пассивным управляемым токовым двухполюсником и предназначена для включения пожарного извещателя в двухпроводную линию типа “токовая петля 4-20 мА”. Метка устанавливается в корпус извещателя и подключается к его клеммам. Режим работы метки МТШ непрерывный в течение длительного времени (24 часа в сутки). Потребляемый меткой ток 1~20 мА служит для передачи информации о состоянии пожарного извещателя контрольному устройству. Метка МТШ-A/N/F имеет фиксированные значения потребляемого тока в режимах “Неисправность” (A), “Норма” (N) и “Пожар” (F), где A, N и F - натуральные числа из диапазона 1~20 мА. Значения A, N и F определяются при заказе, программируются на заводе-изготовителе и не нуждаются в повторной настройке и калибровке в процессе эксплуатации.
Трехпроводная схема подключения c использованием 4-20 мА
| Количество подключаемых извещателей | 1 |
| Диапазон рабочих напряжений метки | 8-28 В DC |
| Потребляемый меткой ток (значения по умолчанию) – в дежурном режиме “Норма” (N) | 4 мА ±10% |
| Потребляемый меткой ток (значения по умолчанию)– при срабатывании извещателя в режиме “Пожар” (F) | 20 мА ±10% |
| Степень защиты оболочки | IP30 |
|
Габаритные размеры (ДхШхВ), не более мм. |
33х24х9 |
|
Масса, не более кг. |
0,02 |
| Количество подключаемых извещателей | 1 |
| Диапазон рабочих напряжений метки | 8-28 В DC |
| Потребляемый меткой ток (значения по умолчанию) – в дежурном режиме “Норма” (N) | 4 мА ±10% |
| Потребляемый меткой ток (значения по умолчанию)– при срабатывании извещателя в режиме “Пожар” (F) | 20 мА ±10% |
| Степень защиты оболочки | IP30 |
|
Габаритные размеры (ДхШхВ), не более мм. |
33х24х9 |
|
Масса, не более кг. |
0,02 |
