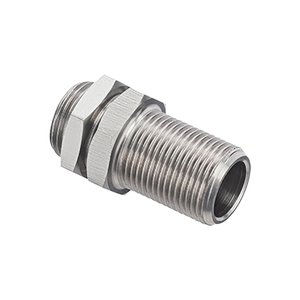

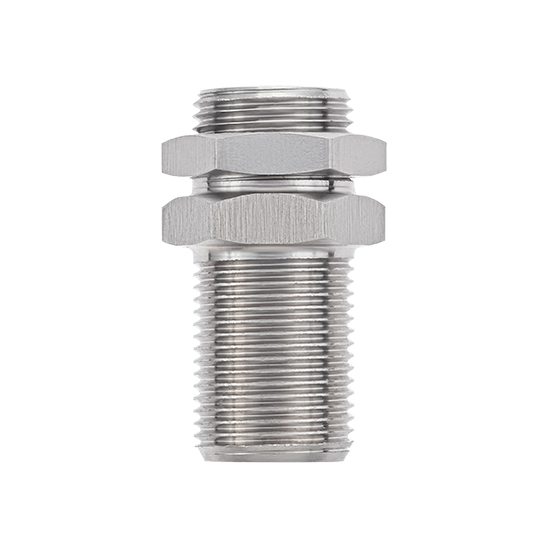

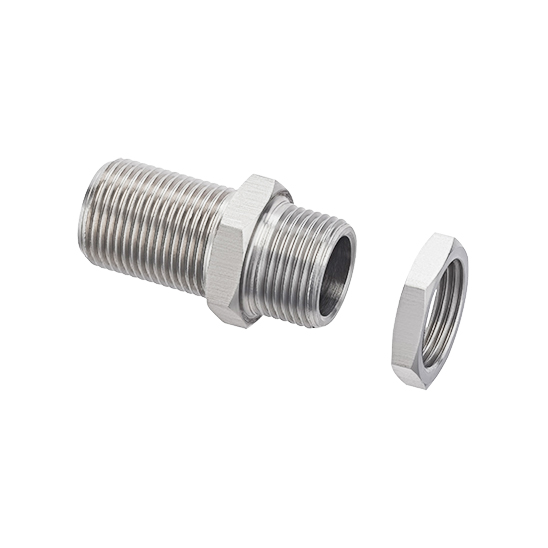

ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½"

Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали (Н)

Порядок монтажа:

1. Разделать кабель (2). Снять наружную изоляцию на 110-150 мм.
2. Надеть на кабель поочередно: штуцер (3) с контргайкой (4), шайбу (5) и уплотнительное кольцо (6).
3. Завести подготовленный кабель в корпус устройства.
4. Отрегулировать длину разделанной части кабеля внутри устройства, жилы кабеля должны свободно коммутироваться к клеммам.
5. До упора сдвинуть уплотнительное кольцо (6) внутрь вводной части устройства. Важно, чтобы конусная часть уплотнительного кольца была направлена в сторону устройства.
6. Сдвинуть шайбу (5) до упора в  уплотнительное кольцо (6).
7. Закрутить штуцер (3), затягивать до тех пор, пока кабель не будет зафиксирован. Для проверки потянуть кабель из устройства.
8. Затянуть контргайку (4).
9. Накрутить трубу или переходник с внутренней резьбой 1/2" на штуцер (3)
