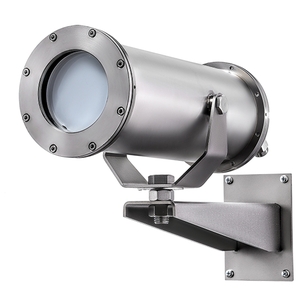

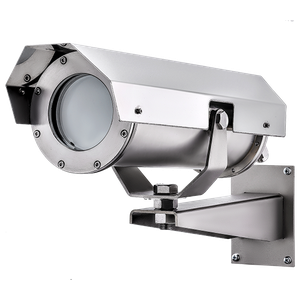

ТВК-07 "АРКТИКА" - Термокожух взрывозащищенный для экстремально низких температур

№ Арт. : {{ product.state.sku }}

Дата обновления цен 1 августа 2018 г. 16:13

Стоимость выбранной комплектации

Цена по запросу

Стоимость выбранной комплектации:

Цена по запросу

добавить в заказ

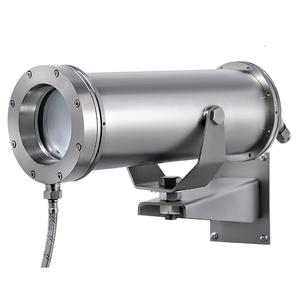

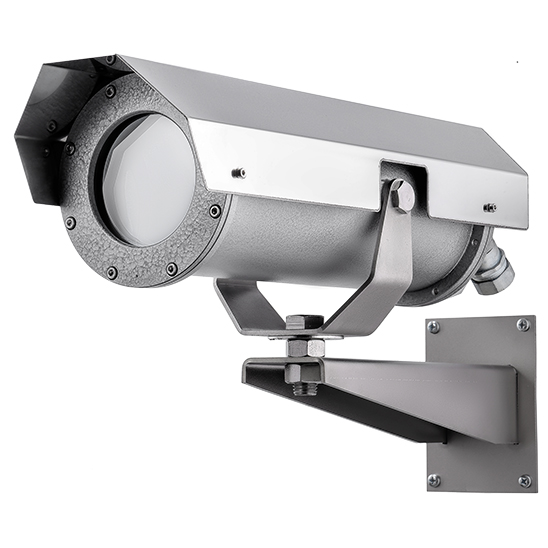

ТВК-07 "АРКТИКА" термокожух взрывозащищенный в корпусе из оцинкованной низкоуглеродистой или нержавеющей стали.

Отличительные особенности и характеристики

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.
Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С.
Маркировка взрывозащиты: РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X.
Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
Установка видеооборудования возможна самим потребителем.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

ТВК-07 "АРКТИКА" термокожух взрывозащищенный в корпусе из оцинкованной низкоуглеродистой или нержавеющей стали.

Отличительные особенности и характеристики

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.
Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С.
Маркировка взрывозащиты: РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X.
Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
Установка видеооборудования возможна самим потребителем.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

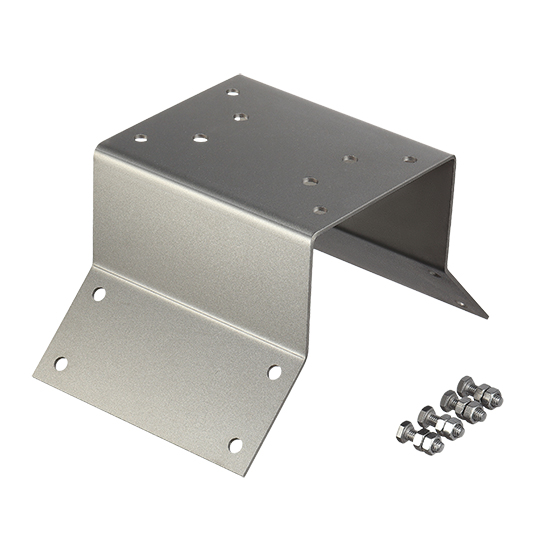

При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

Полезный объем взрывозащищенного термокожуха ТВК-07 "АРКТИКА"

Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Характеристики взрывозащищенного термокожуха ТВК-07 "АРКТИКА"

маркировка взрывозащиты
маркировка взрывозащиты	РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X
Степень защиты оболочки термокожуха	IP66/ IР67
напряжение для питания видеокамеры, VDC	12
габаритные размеры, не более, мм	525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм	525 х 170 х 230
масса, не более, кг	12,5
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	5

Параметры электропитания

Климатическое исполнение	Напряжение питания, В	Ток потребления,не более, А
УХЛ-1 (-70°С...+50°C)	постоянное 24VDC±10%	3,3
	переменное 24VAC±10%	3,3
	переменное 220VAC±10%	0,4

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 25±5 лк
длина волны излучения 850 нм

Чувствительность CCD-матрицы, лк	0,03		0,009
Угол излучения ИК подсветки, °	30	120	30	120
Дальность подсветки, м	100	80	40	25

Справочно

Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -70°С), и необходим для прогрева внутреннего пространства ТВК-07 "АРКТИКА" и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 "АРКТИКА" не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Сертификаты

Сертификат соответствия / взрывозащиты ТВК-07 20-25 гг (Евразийский экономический союз)

4,7 МБ

Документы, паспорта, руководства

Паспорт ТВК-07 2,2 МБ	2,2 МБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ

С этим товаром покупают

КВВ-М12-С Взрывозащищенный кабельный ввод с Ех маркировкой для монтажа кабелем в металлорукаве

КВВ-М12-С для металлорукава

КВВ-О6-С Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 6 мм

КВВ-О6-C для открытой прокладки кабеля

КВВ-ШТ1-С Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G1"

КВВ-ШТ1-С Для трубной разводки

Характеристики

Полезный объем взрывозащищенного термокожуха ТВК-07 "АРКТИКА"

Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Характеристики взрывозащищенного термокожуха ТВК-07 "АРКТИКА"

маркировка взрывозащиты
маркировка взрывозащиты	РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X
Степень защиты оболочки термокожуха	IP66/ IР67
напряжение для питания видеокамеры, VDC	12
габаритные размеры, не более, мм	525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм	525 х 170 х 230
масса, не более, кг	12,5
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	5

Параметры электропитания

Климатическое исполнение	Напряжение питания, В	Ток потребления,не более, А
УХЛ-1 (-70°С...+50°C)	постоянное 24VDC±10%	3,3
	переменное 24VAC±10%	3,3
	переменное 220VAC±10%	0,4

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 25±5 лк
длина волны излучения 850 нм

Чувствительность CCD-матрицы, лк	0,03		0,009
Угол излучения ИК подсветки, °	30	120	30	120
Дальность подсветки, м	100	80	40	25

Справочно

Сертификаты

Сертификат соответствия / взрывозащиты ТВК-07 20-25 гг (Евразийский экономический союз)

4,7 МБ

Документы, паспорта, руководства

Паспорт ТВК-07 2,2 МБ	2,2 МБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием	708,0 ₽
	КВБ17	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием	936,0 ₽
	КВБУ14	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ18	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ22	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВМ15	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием	804,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ25	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием	1308,0 ₽
	КВО10	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием	318,0 ₽
	КВО14	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием	348,0 ₽
	ШТ1"	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием	606,0 ₽
	ШТ1/2"	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием	360,0 ₽
	ШТ20	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием	390,0 ₽
	ШТ25	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием	588,0 ₽
	ШТ3/4"	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием	420,0 ₽

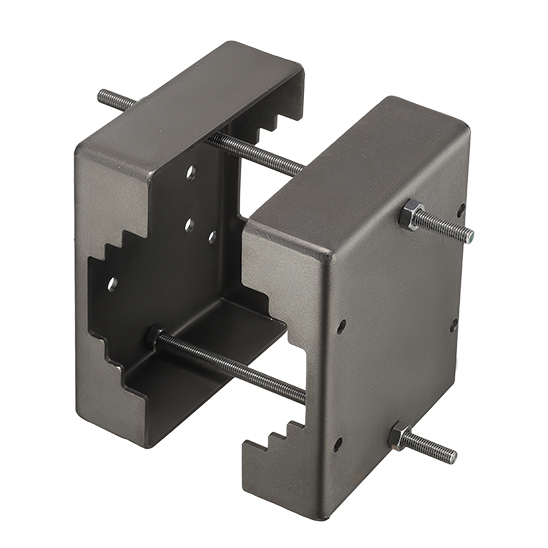

	АК-С (столбовой)	АК-С - Адаптер крепления к столбу (Ø110-150 мм)	8766,0 ₽

ЗГ

Оконечная заглушка из конструкционной стали с гальваническим покрытием

330,0 ₽

КВБ12

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием

708,0 ₽

КВБ17

Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием

936,0 ₽

КВБУ14

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ18

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ22

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВМ15

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием

804,0 ₽

КВМ20

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием

1020,0 ₽

КВМ25

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием

1308,0 ₽

КВО10

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием

318,0 ₽

КВО14

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием

348,0 ₽

ШТ1"

Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием

606,0 ₽

ШТ1/2"

Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием

360,0 ₽

ШТ20

Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием

390,0 ₽

ШТ25

Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием

588,0 ₽

ШТ3/4"

Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием

420,0 ₽

АК-С (столбовой)

АК-С - Адаптер крепления к столбу (Ø110-150 мм)

8766,0 ₽
