ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
Цена по запросу

Сертификаты
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
Сертификаты
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали
ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали

ТВК-07-О-В-Н Термокожух общепромышленного назначения охлаждаемый из нержавеющей стали

№ Арт. : {{ product.state.sku }}
Дата обновления цен None
Стоимость выбранной комплектации
Цена по запросу
Стоимость выбранной комплектации:
Цена по запросу
добавить в заказ

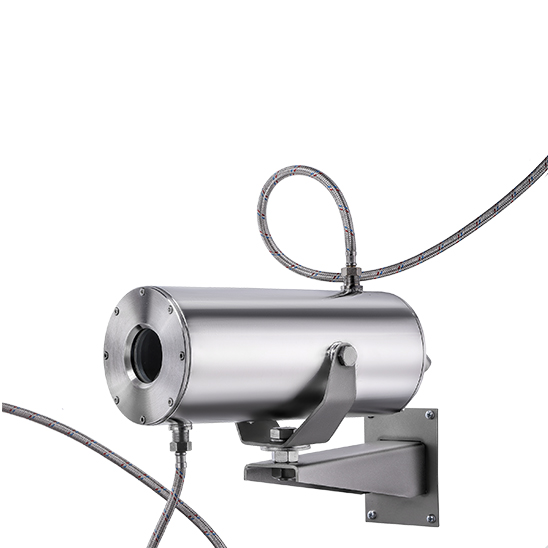

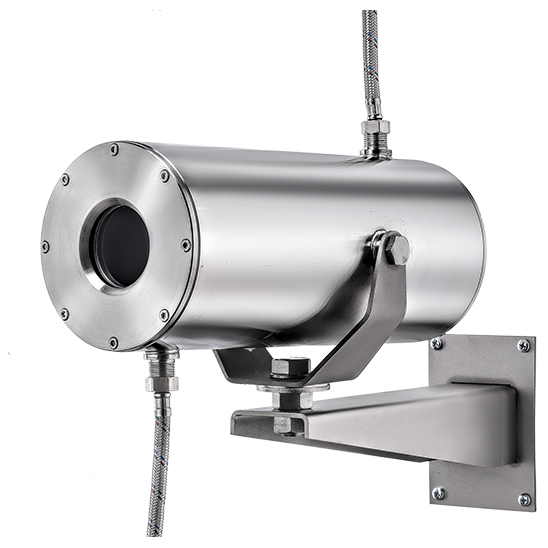

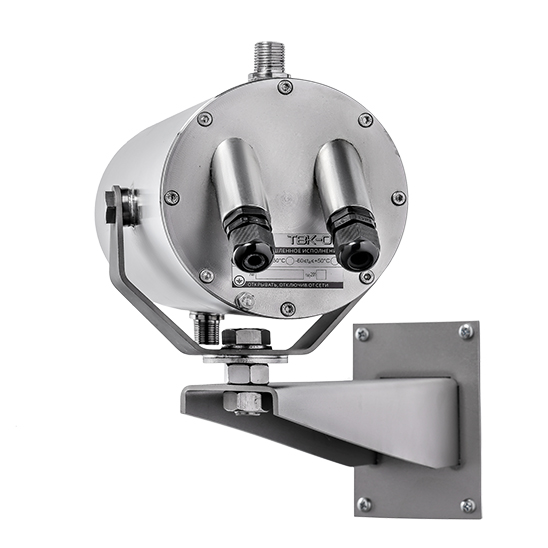

ТВК-07-О-В-Н термокожух общепромышленного назначения охлаждаемый в корпусе из нержавеющей стали.

Отличительные особенности и характеристики

  • В корпусе из нержавеющей стали.
  • Термокожух с охлаждением применяется в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами различных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
  • Термокожух общепромышленного назначения охлаждаемый предназначен для защиты видеокамеры от неблагоприятных условий внешней среды, в первую очередь высоких температур и влажности
  • Степень защиты оболочки термокожуха IP66/ IР67 по ГОСТ 14254.
  • Вид климатического исполнения: УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C) при водяном охлаждении.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
  • При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
  • Новая опция! Медиаконвертер предназначен для преобразования сигналов между медными и оптическими сегментами сети, передача по оптическому кабелю на расстояния до 20 км.

Закажите термокожух общепромышленного назначения охлаждаемый в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru



Характеристики охлаждаемого термокожуха общепромышленного назначения

Полезный внутренний объем термокожуха ТВК-07-О-В



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø123х240 мм (Диаметр х Длина)







тепень защиты оболочки термокожуха IP66/ IР67
климатическое исполнение УХЛ-4 (при водяном охлаждении) И1 (+1...+130°C), И2 (+1...+200°C)
напряжение для питания видеокамеры, VDC 12
полезный объем, мм
85х75х240
габаритные размеры термокожуха (в стандартном исполнении, без настенного кронштейна), мм
460х195х215
расход воды* 2,0 л/мин.
масса (без настенного кронштейна), не более, кг
17,0
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 5
* При температура окружающей среды 200°С и температура воды 10°С, расход воды 2,0 л/мин. Температура внутри термокожуха 25°С.

ТУ 4372-018- 43082497-16

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,
не более, А
УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C)
постоянное 12-24VDC
1,0
переменное 36VAC±20%
0,4
переменное 220VAC±10%
0,1

Характеристики медиаконвертера

Стандарты Ethernet
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.1Q
Скорость передачи данных
10/100 Мбит/c
Способ передачи данных
Дуплекс, полудуплекс
Тип используемого оптического кабеля
Одноволоконный одномодовый 9/125 мкм
Рабочая длина волны
Tx1310/Rx1550 нм (WDM)
Тип лазера
Лазер Фабри-Перо (FP)
Выходная оптическая мощность
Макс.: -8 дБм; мин.: -14 дБм
Чувствительность
-32 дБм
Оптический бюджет
18 дБм
Дальность передачи
до 20 км
Разъемы
Медный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля, simplex)



Документы, паспорта, руководства

Паспорт ТВК-07-О 1,3 МБ
Паспорт на кабельные вводы 359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Декларация о соответствии ТР ТС 004/2011 ТВК-07-О 21-26 гг. 259,8 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТВК-07-В (DWG) 342,7 КБ
3D-модель ТВК-07-В (STEP) 297,8 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВП12 КВП12 Кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С) 216,0 ₽
АК-С (столбовой) АК-С (столбовой) АК-С - Адаптер крепления к столбу (Ø110-150 мм) 8766,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВП12
КВП12
Кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
216,0 ₽
АК-С (столбовой)
АК-С (столбовой)
АК-С - Адаптер крепления к столбу (Ø110-150 мм)
8766,0 ₽
