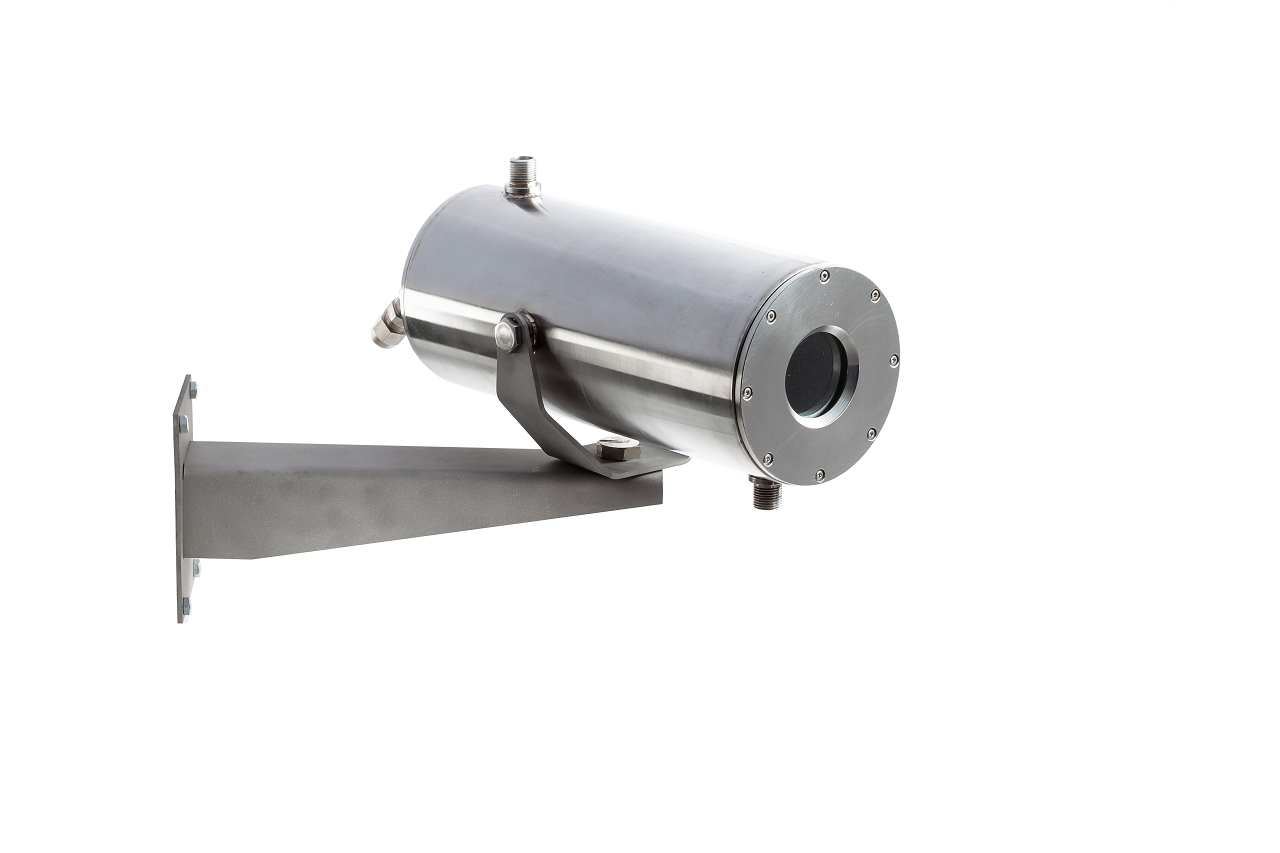

ТВК-07-В Термокожух взрывозащищенный охлаждаемый из нержавеющей стали
Цена по запросу

Сертификаты
ТВК-07-В Термокожух взрывозащищенный охлаждаемый из нержавеющей стали
ТВК-07-В Термокожух взрывозащищенный охлаждаемый из нержавеющей стали

ТВК-07-В Термокожух взрывозащищенный охлаждаемый из нержавеющей стали

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
Цена по запросу
Стоимость выбранной комплектации:
Цена по запросу
добавить в заказ

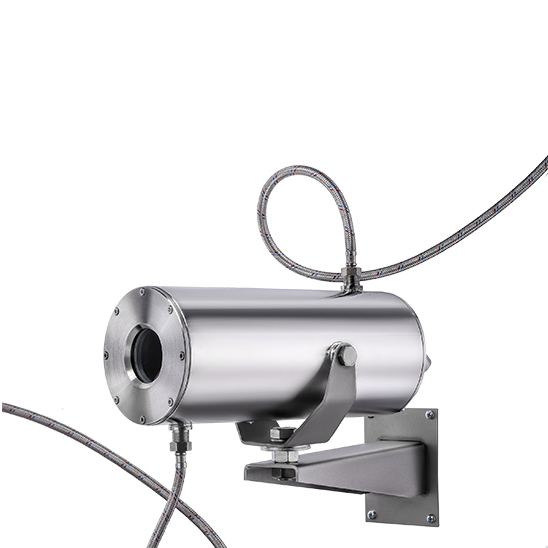

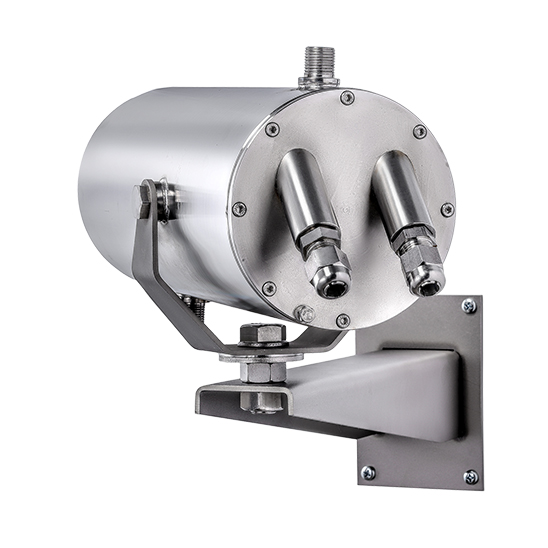

ТВК-07-В термокожух взрывозащищенный охлаждаемый в корпусе из нержавеющей стали.

Отличительные особенности и характеристики

  • В корпусе из нержавеющей стали.
  • Термокожух с охлаждением взрывозащищённый применяется в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами взрывоопасных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
  • Взрывозащищённый кожух предназначен для защиты видеокамеры от неблагоприятных условий внешней среды, в первую очередь высоких и низких температур, а также для защиты самой среды от возможных аварий в электрических цепях видеокамеры с целью недопущения воспламенения или детонации взрывоопасных газовых смесей.
  • Маркировка взрывозащиты исполнение 1 (И1): РВ Ех d I Mb Х / 1Ex d IIC T4 Gb Х / Ех tb IIIC T130°C Db Х.
  • Маркировка взрывозащиты исполнение 2 (И2): 1Ex d IIC T2 Gb Х / Ех tb IIIC T200°C Db Х
  • Степень защиты оболочки термокожуха IP66/ IР67 по ГОСТ 14254.
  • Вид климатического исполнения: УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C) при водяном охлаждении.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
  • При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

Закажите термокожух взрывозащищенный в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru



Характеристики

Полезный внутренний объем взрывозащищенного термокожуха ТВК-07-В



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø123х240 мм (Диаметр х Длина)





Характеристики взрывозащищенного термокожуха ТВК-07-В


маркировка взрывозащиты
1Ex d IIC T2 Gb Х
маркировка взрывозащиты для зон опасных по пыли Ех tb IIIC T200°C Db Х
маркировка взрывозащиты для рудничного исполнения  РВ Ех d I Mb Х
тепень защиты оболочки термокожуха IP66/ IР67
климатическое исполнение УХЛ-4 (при водяном охлаждении) И1 (+1...+130°C), И2 (+1...+200°C)
напряжение для питания видеокамеры, VDC 12
полезный объем, мм
85х75х240
габаритные размеры без кронштейна, мм
215х195х460
расход воды* 2,0 л/мин.
масса, не более, кг
17,0
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 5



* При температура окружающей среды 200°С и температура воды 10°С, расход воды 2,0 л/мин. Температура внутри термокожуха 25°С.

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,
не более, А
УХЛ-4 (+1°С...+200°C)
постоянное 12-24VDC
1,0
переменное 36VAC±20%
0,4
переменное 220VAC±10%
0,1



Документы, паспорта, руководства

Паспорт ТВК-07-В 779,9 КБ
Паспорт на кабельные вводы 359,3 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Опросный лист для заказа термокожуха взрывозащищенного 266,8 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия / взрывозащиты ТВК-07 20-25 гг (Евразийский экономический союз) 1,7 МБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТВК-07-В (DWG) 342,7 КБ
3D-модель ТВК-07-В (STEP) 297,8 КБ
Чертеж с габаритными и посадочными размерами ТВК-07-В (DXF) 48,9 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25-Н КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВО10-Н КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ШТ1/2"-Н ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали 690,0 ₽
ШТ1"-Н ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) 1134,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25-Н ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) 888,0 ₽
ШТ3/4"-Н ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) 954,0 ₽
АК-С (столбовой) АК-С (столбовой) АК-С - Адаптер крепления к столбу (Ø110-150 мм) 8766,0 ₽
ЗГ-Н
ЗГ-Н
Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н)
732,0 ₽
КВБ12-Н
КВБ12-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)
1338,0 ₽
КВБ17-Н
КВБ17-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)
1332,0 ₽
КВБУ14-Н
КВБУ14-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н)
1758,0 ₽
КВБУ18-Н
КВБУ18-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВБУ22-Н
КВБУ22-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВМ15-Н
КВМ15-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали
1344,0 ₽
КВМ20-Н
КВМ20-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)
2220,0 ₽
КВМ25-Н
КВМ25-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н)
2220,0 ₽
КВО10-Н
КВО10-Н
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н)
558,0 ₽
КВО14-Н
КВО14-Н
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н)
558,0 ₽
ШТ1/2"-Н
ШТ1/2"-Н
Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали
690,0 ₽
ШТ1"-Н
ШТ1"-Н
Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)
1134,0 ₽
ШТ20-Н
ШТ20-Н
Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н)
900,0 ₽
ШТ25-Н
ШТ25-Н
Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)
888,0 ₽
ШТ3/4"-Н
ШТ3/4"-Н
Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н)
954,0 ₽
АК-С (столбовой)
АК-С (столбовой)
АК-С - Адаптер крепления к столбу (Ø110-150 мм)
8766,0 ₽
