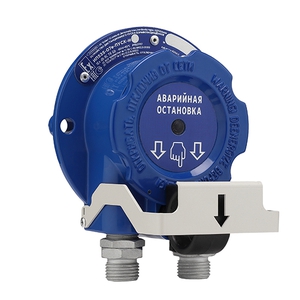

УДП ИП535-07е-"ПУСК"-О Устройство дистанционного пуска общепромышленное

Сертификаты

Комплектации

- +

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

Базовая комплектация

Для РФ, с НДС

8 350 ₽

Экспорт, без НДС

8 350 ₽

По всем вопросам звоните или пишите в чат.

- +

Для РФ, с НДС

8 350 ₽

Экспорт, без НДС

8 350 ₽

По всем вопросам звоните или пишите в чат.

Описание

Используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Может подключаться напрямую в цепи исполнительных устройств (исполнение И1) или в шлейф пожарной сигнализации для работы с приемно-контрольным прибором (исполнение И2).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07е "ПУСК":

активация УДП производится двумя действиями
«антивандальная» конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
УДП ИП535-07е "ПУСК", исполнение И1 - может использоваться как пассивное устройство (нормально открытый контакт)
подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

Принципы работы

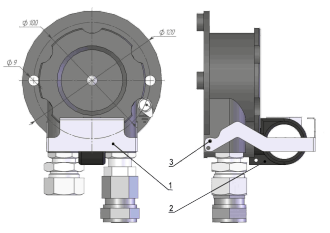

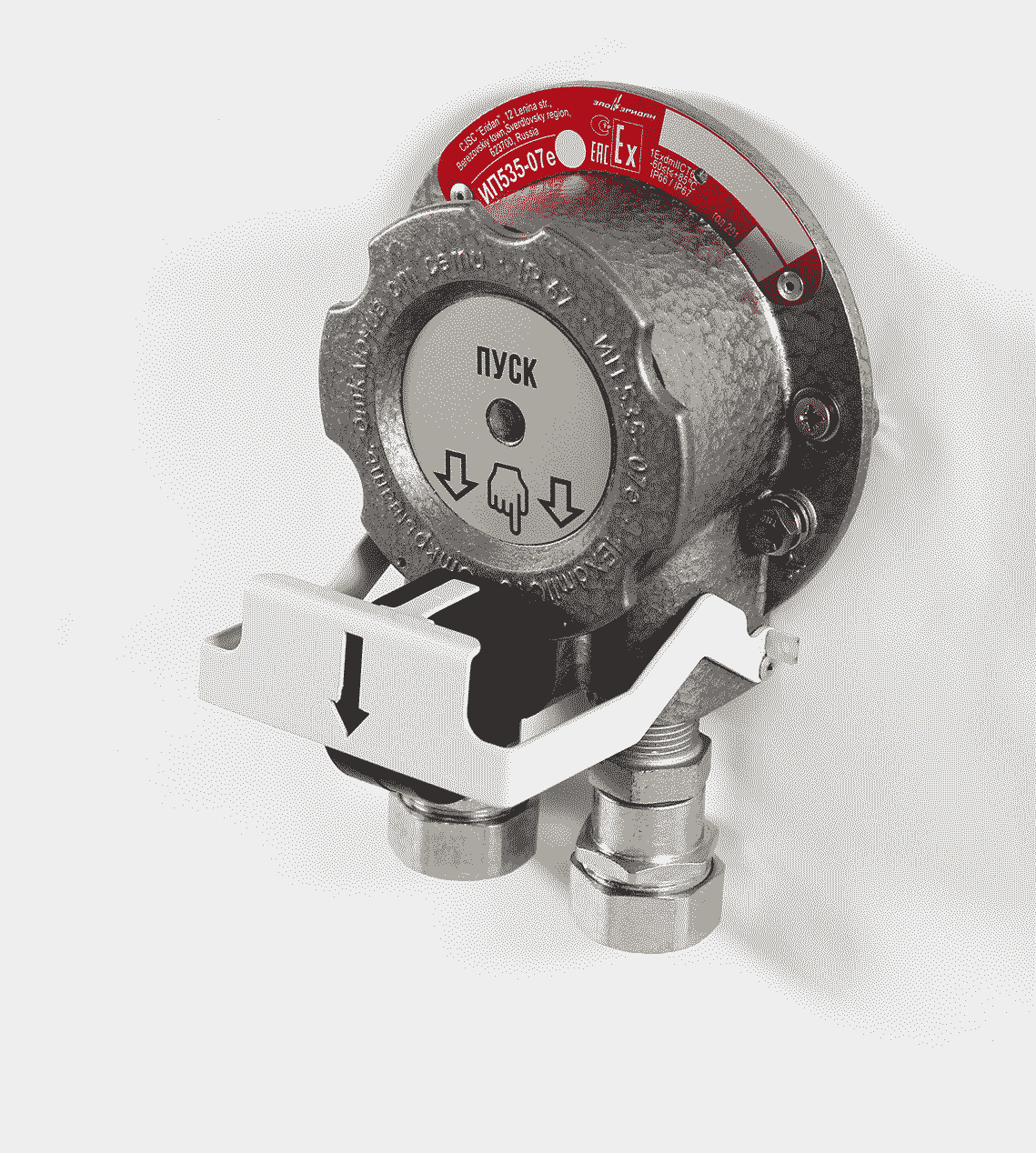

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы запатентован.

Конструкция:

приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
выпускается в корпусе из алюминиевого сплава АК 12 ПЧ или нержавеющей стали 12Х18Н10Т

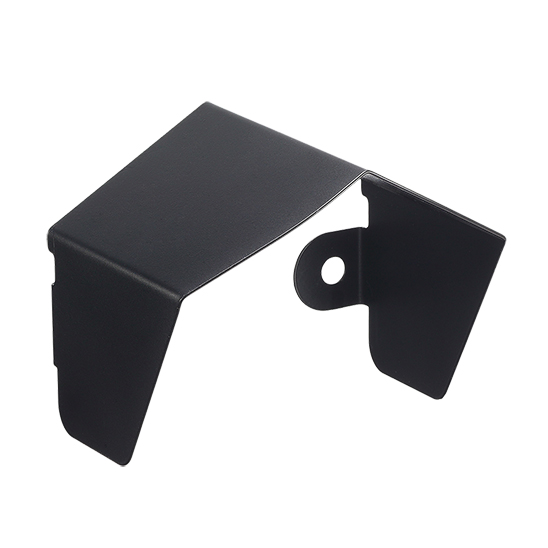

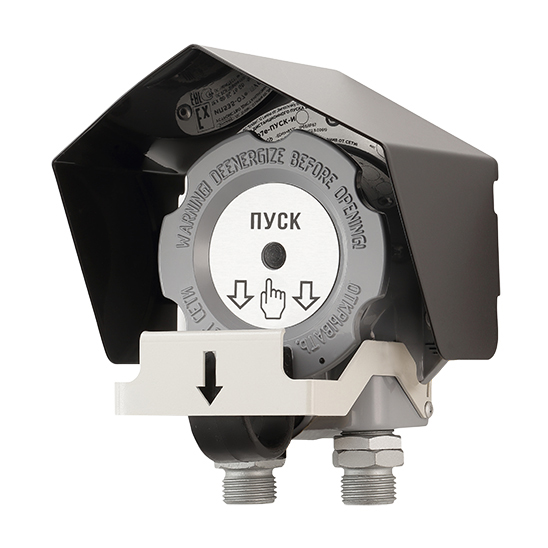

опция - козырек (по заказу, в стандартный комплект не входит)

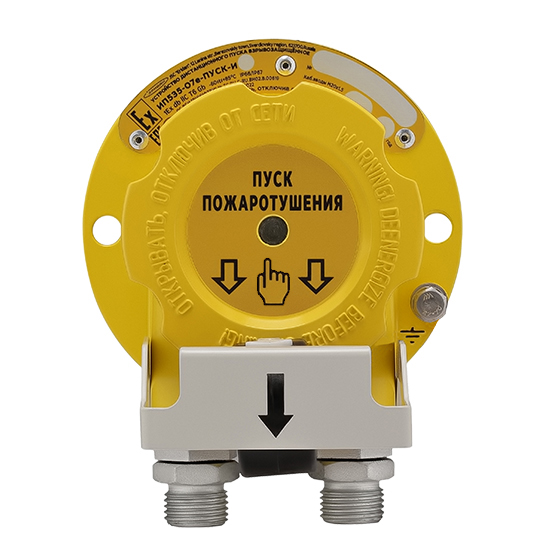

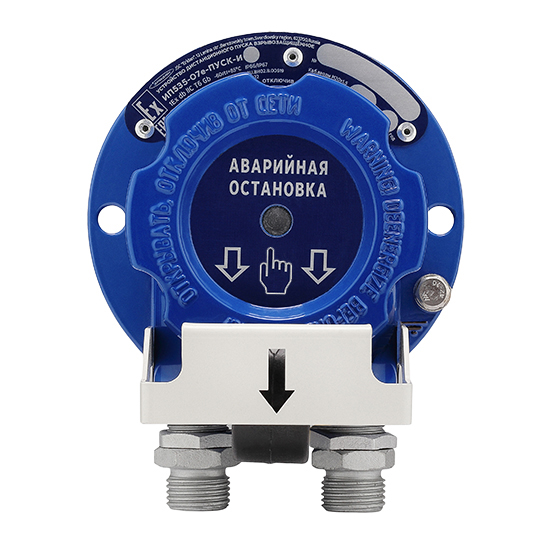

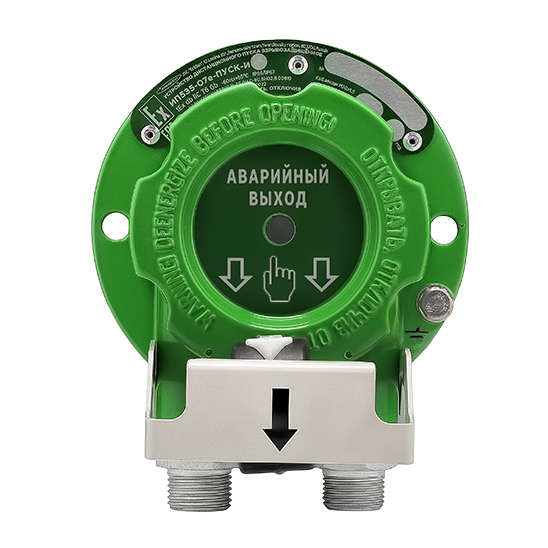

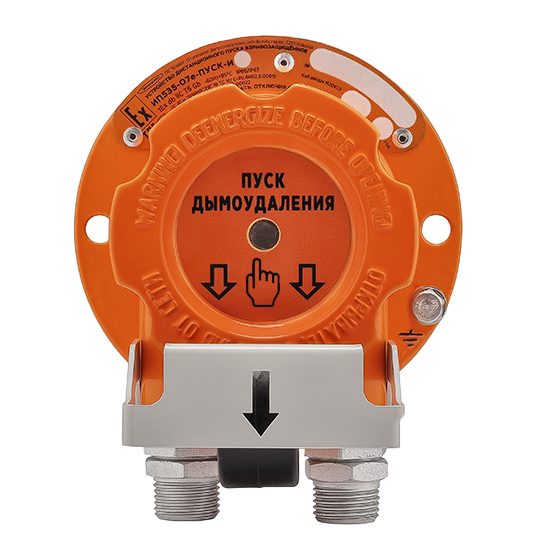

цвет корпуса УДП на выбор: желтый (по умолчанию), оранжевый, зеленый, синий, серый

Ключевые характеристики:

высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
возможность многократного использования
для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2)

Закажите УДП в нашей компании по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Характеристики

пылевлагонепроницаемость	IP66 / IР67
напряжение питания, В	8-28
максимальный потребляемый ток, мкА	70
условия эксплуатации, °С	от -60 до +85
габаритные размеры изв ещателя (без установленных кабельных вводов) не более, мм	120x135x110
масса (для алюминиевого корпуса) не более, кг	1,0
масса (для корпуса из нержавеющей стали) не более, кг	2,1
срок службы, не менее, лет	10
гарантийный срок, лет	5

ТУ 4371–006–43082497–04
