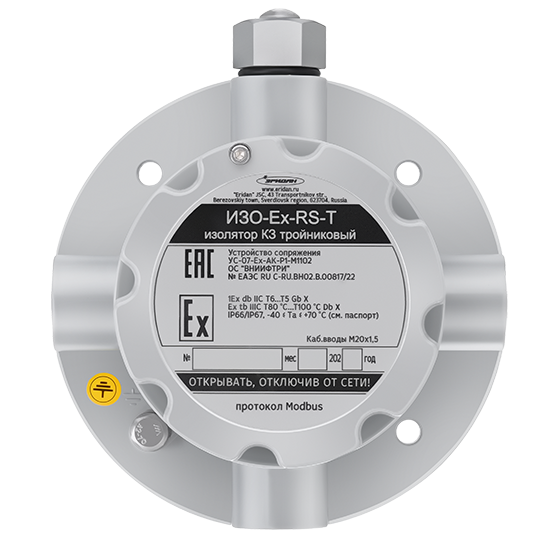

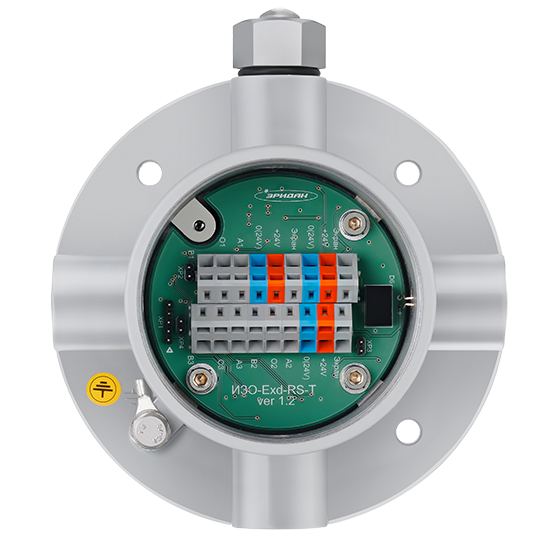

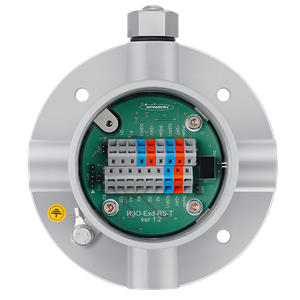

ИЗО-Ex-RS-Т - изолятор КЗ Modbus RTU тройниковый (устройство сопряжения УС-07-M1102)

УС предназначено для:

− работы в составе четырехпроводной адресной линии связи (далее – АЛС) RS-485 с протоколом Modbus RTU;

− изолирования короткозамкнутых участков линии интерфейса и электропитания с последующим автоматическим восстановлением после устранения короткого замыкания;

− разветвления четырехпроводной АЛС;

− повторения принимаемого сигнала RS-485.

Защита от КЗ по линии интерфейса осуществляется только в момент приема данных с любой исправной линии. Изолятор диагностирует неисправность если поступающие данные с любой линии связи не удается ретранслировать в остальные линии. Неисправность сохраняется до тех пор, пока данные не начнут проходить во все линии без искажения или с неисправной линии не начнут поступать корректные данные. При диагностировании неисправности связь поддерживается между остальными исправными линиями.

Защита от КЗ по линии электропитания имеет несколько порогов срабатывания, выбираемых в зависимости от номинального тока, протекающего в линии. По умолчанию порог срабатывания настраивается на значение 3 А, по заказу может быть выбран из диапазона от 1 до 10 А с шагом в 1 А. Настройка порога срабатывания производится при изготовлении и изменению не подлежит.

Повторение  принимаемого  сигнала RS-485 на физическом уровне - одна из функций ИЗО-Ex-RS-Т. Это позволяет увеличить количество устройств Modbus RTU в линии RS-485 и ее длину. Таким образом, при необходимости увеличения количества устройств Modbus RTU в линии, ИЗО-Ex-RS-Т следует подключать не реже, чем через каждые 32 устройства. Это количество может быть менее 32 устройств, в зависимости от характеристик приемо-передатчика Modbus RTU применяемого устройства, качества и длины линии связи, скорости передачи данных и др.
