Описание

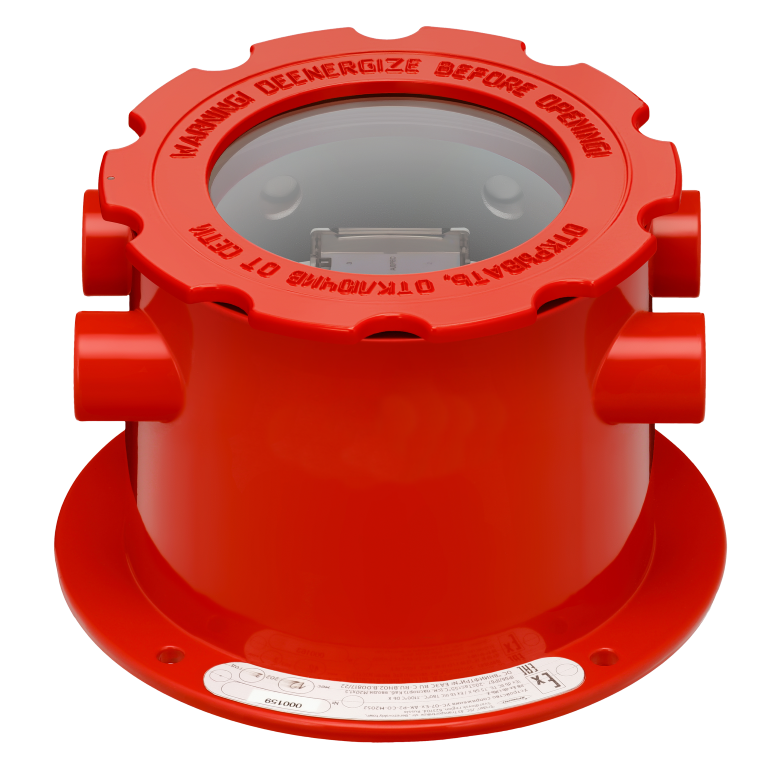

УСТРОЙСТВО СОПРЯЖЕНИЯ УС-07-ЕХ-М2052 - ВЗРЫВОЗАЩИЩЕННЫЙ МОДУЛЬ ВВОДА-ВЫВОДА MODBUS RTU (2 РЕЛЕ, 2 БЕЗАДРЕСНЫХ ШС) СО ВСТРОЕННЫМ БЛОКОМ ПИТАНИЯ АС/DC 24В.

УС предназначено для:
  • работы в составе адресной линии связи по интерфейсу RS-485 с протоколом Modbus RTU;
  • управления исполнительными устройствами путем замыкания/размыкания реле по команде ППКУП / ПЛК и подачи напряжения постоянного тока 24 В в 2 линии управления;
  • подключения извещателей/датчиков, не имеющих собственного токопотребления, с НР или НЗ контактами по 2 безадресным шлейфам сигнализации с возможностью реализации двухпорогового алгоритма;
  • контроля целостности линий управления и шлейфов сигнализации на обрыв и короткое замыкание;
  • преобразования напряжения 100-240 В переменного тока в напряжение 24 В постоянного тока.
УС применяется совместно с прибором приемно-контрольным и управления (далее – ППКУП), поддерживающим управление компонентами по протоколу Modbus RTU. УС применяется как компонент блочно-модульного ППКУП (модуль ввода-вывода) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения, дымоудаления. УС может применяться как компонент систем контроля загазованности и противоаварийной автоматической защиты.

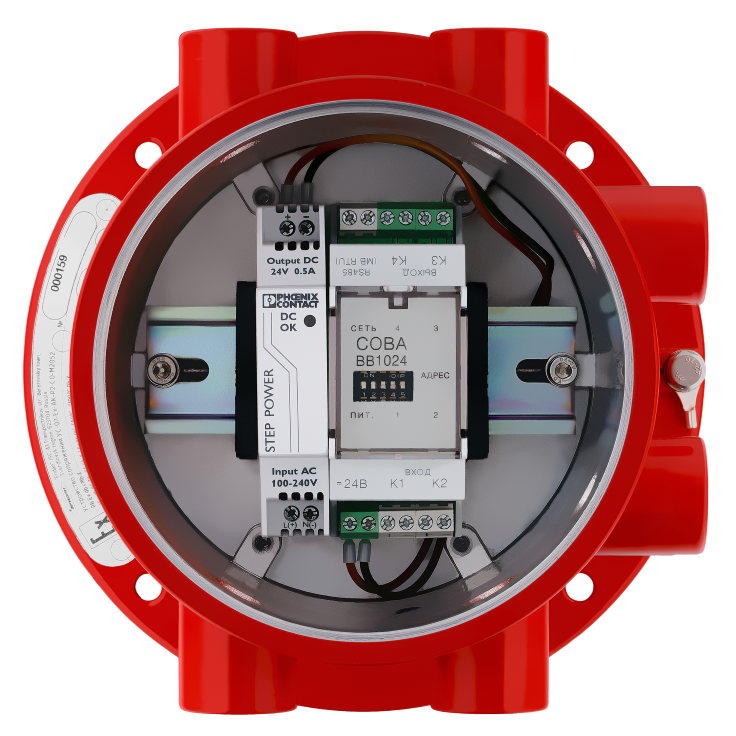

В составе УС применяется устройство контроля целостности линий входных/выходных дискретных сигналов «ВВ1024» от ООО "Сова".



Характеристики



Количество кабельных вводов
6
Сечение зажимаемых проводов, мм²
2,5
Максимальный переменный входной ток, А АС, не более 0,2
Диапазон напряжения переменного тока, В АС 110-240
Максимальный ток потребления УС при напряжении питания 100 / 120 / 230 В АС, А, не более 0,46 / 0,37 / 0,2
Количество контролируемых выходов (DO) 2
Коммутируемое напряжение постоянного тока, В DС, не более 24
Максимальный коммутируемый ток на оба выхода, А DС, не более 1
Максимальный ток нагрузки выхода в дежурном режиме, А DС, не более 0,02
Количество безадресных шлейфов сигнализации (DI) 2
Номинальное напряжение в шлейфе сигнализации, В DС, не более 24
Тип интерфейса RS-485
Тип протокола Modbus RTU
Скорость обмена (по умолчанию), бит/с 9600
Бит четности (по умолчанию) нет
Количество стоп-битов по умолчанию 1
Температура эксплуатации, ℃ -20...+55
Относительная влажность при 25℃, % 100
Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред:
– оборудование для взрывоопасных пылевых сред
Ex tb IIIС T800…T1000C Db Х
– оборудование для взрывоопасных газовых сред
1Еx db IIC T6…T5 Gb X
Масса, кг, не более
3,5
Габаритные размеры, мм, не более
190х190х125
Максимальные внутренние размеры (Диаметр х Глубина):
– объем оболочки, см3
1475
– размеры без окна, мм
130х105
– размеры с окном, мм
130х88
Режим работы УС - круглосуточный, непрерывный
24/7
Средний срок службы при условии соблюдения правил эксплуатации, лет
10
