Примеры проектов

Газовая котельная с административными помещениями

Скачать файлы проекта:

  • исходные форматы (.dwg и .doc) в архиве  (используется шрифт GOST Type A)
  • единый файл в формате .pdf

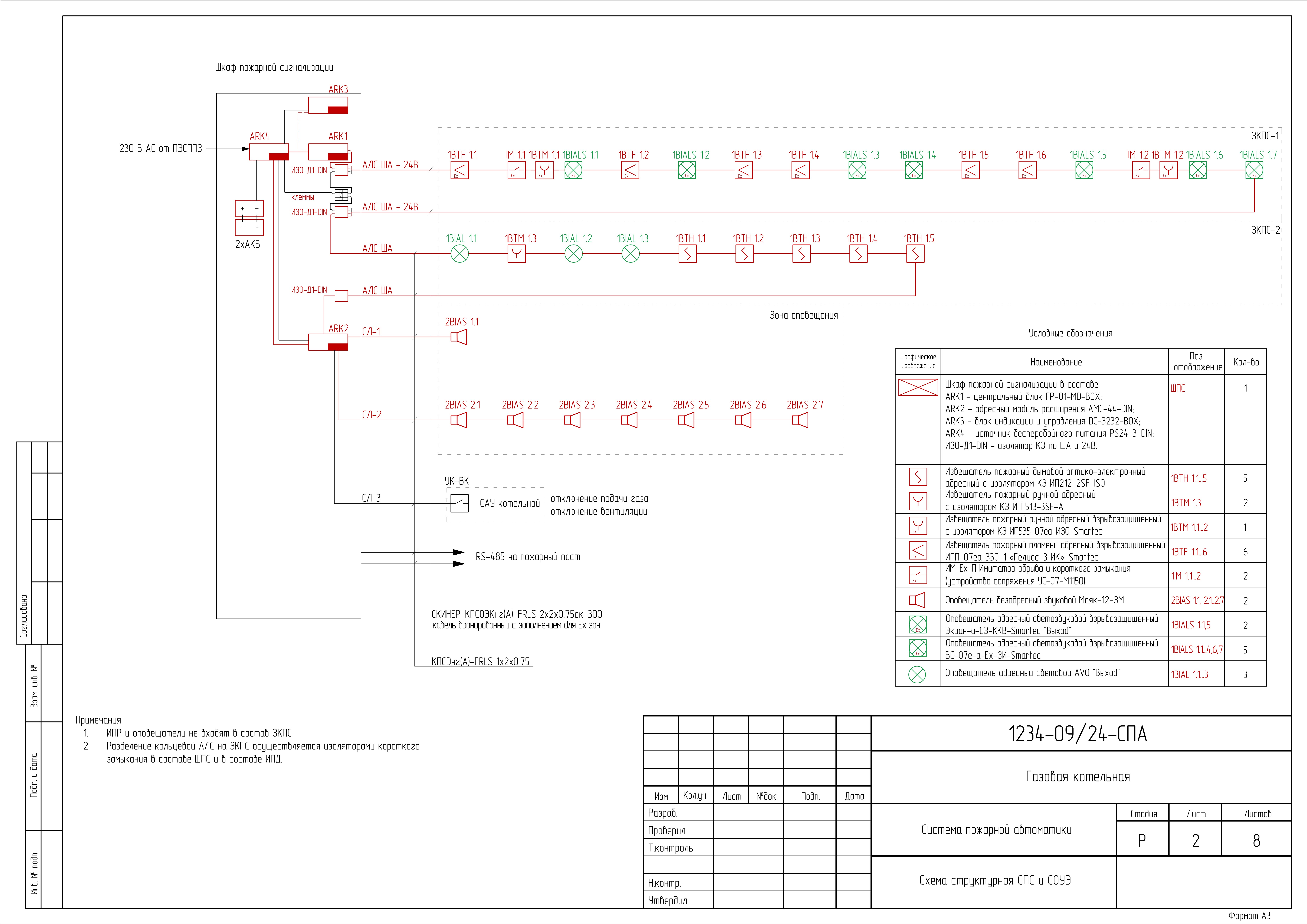

Структурная схема

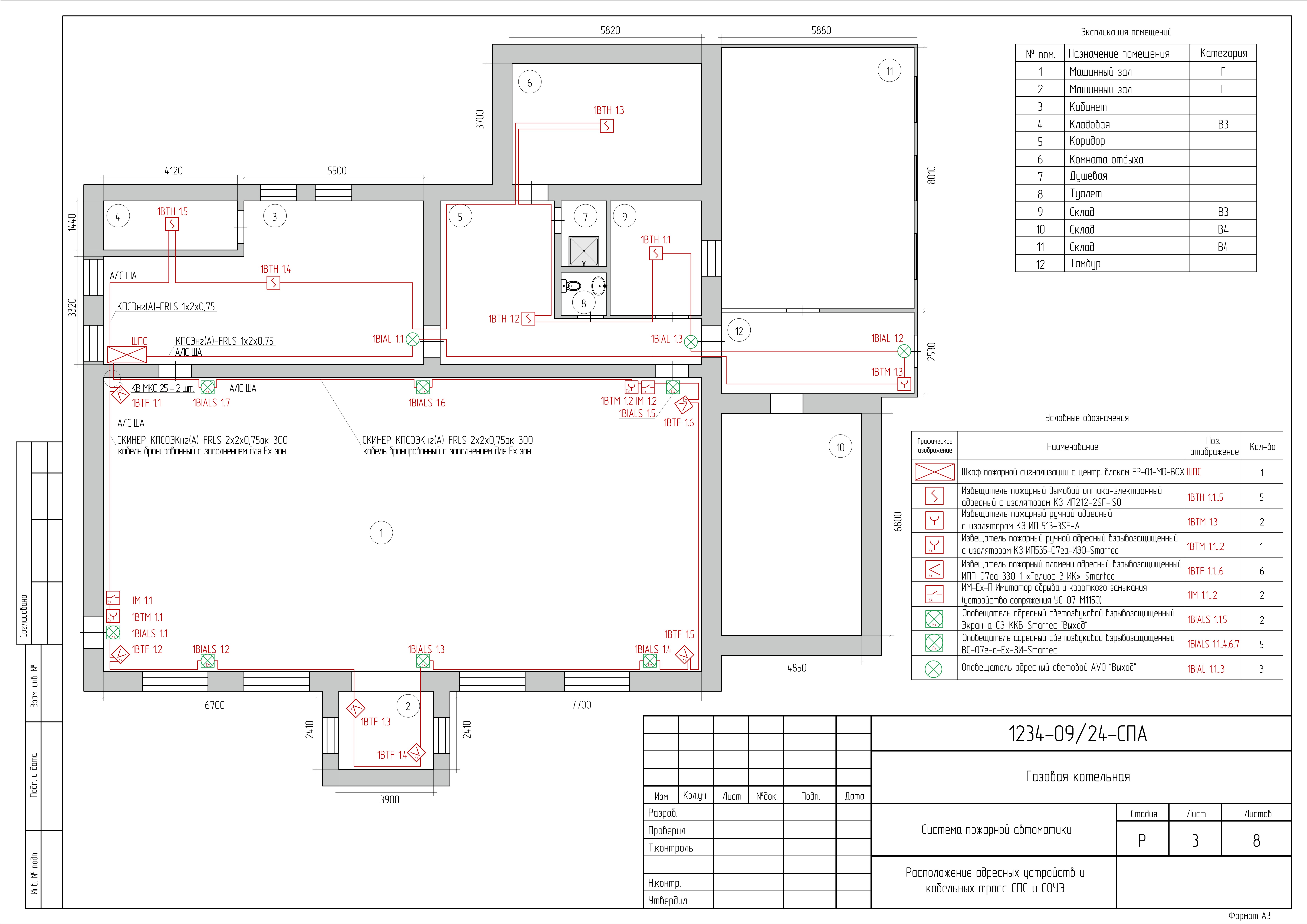

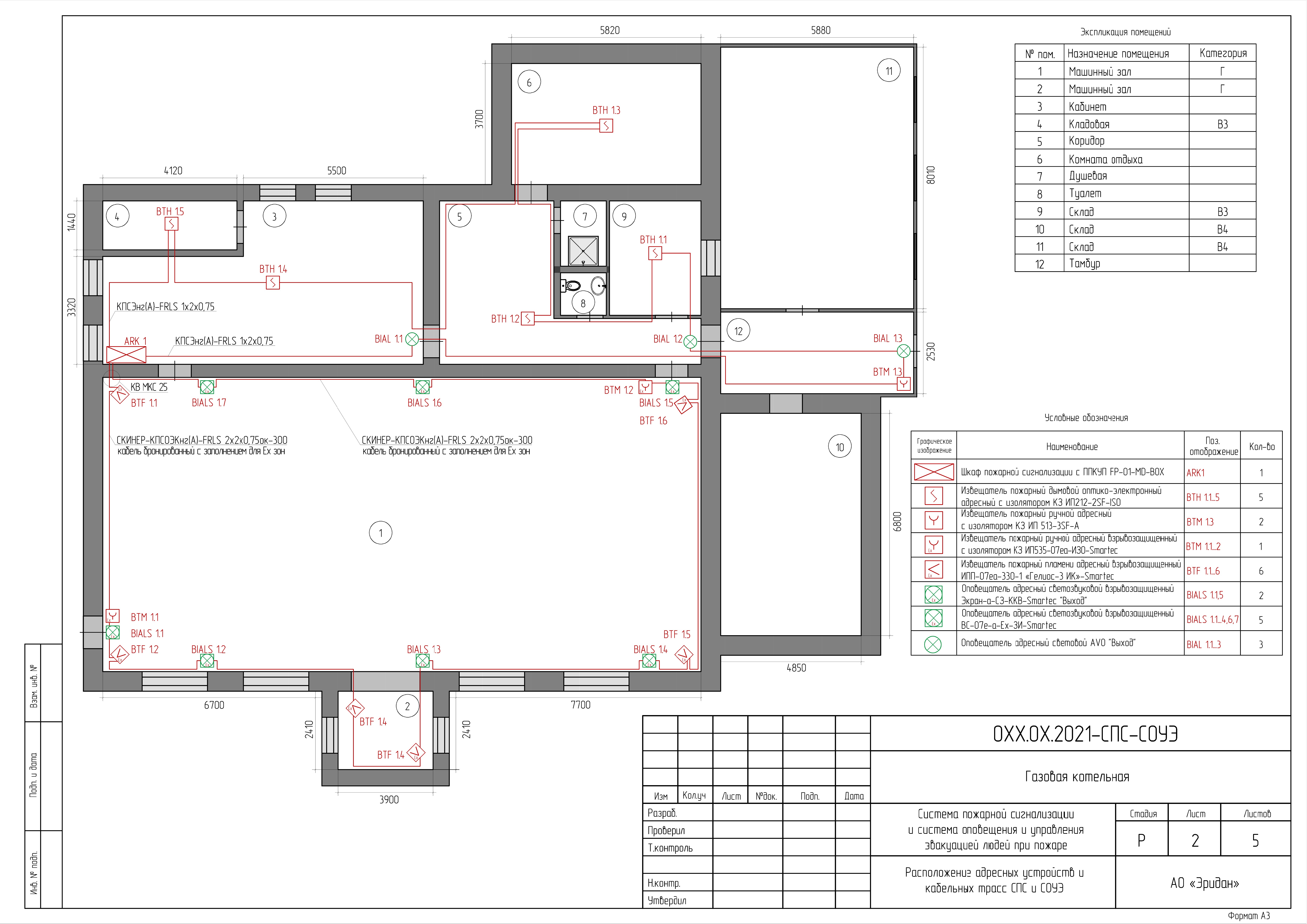

Размещение адресного оборудования СПС и СОУЭ на плане помещений

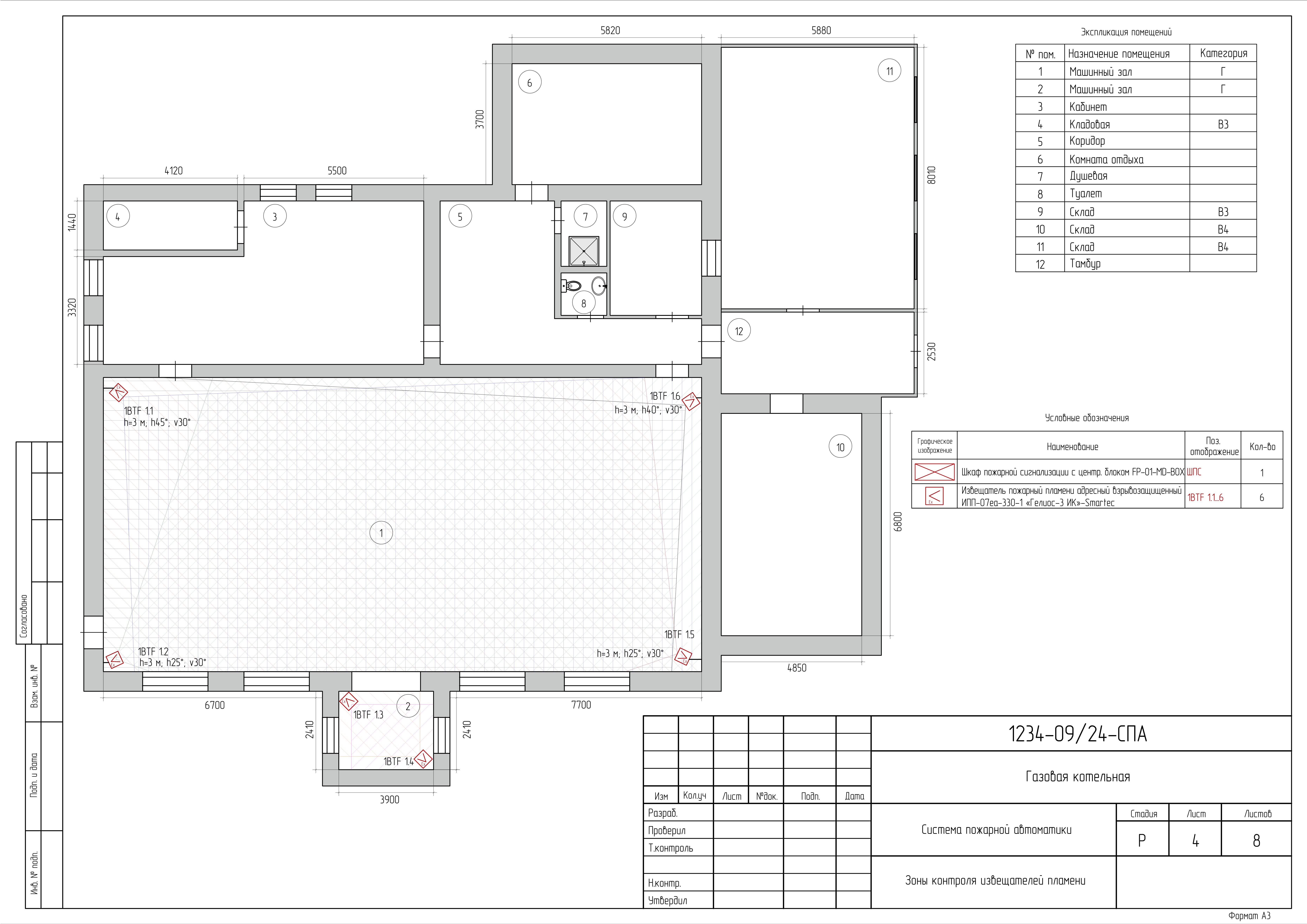

Зоны контроля извещателей пламени

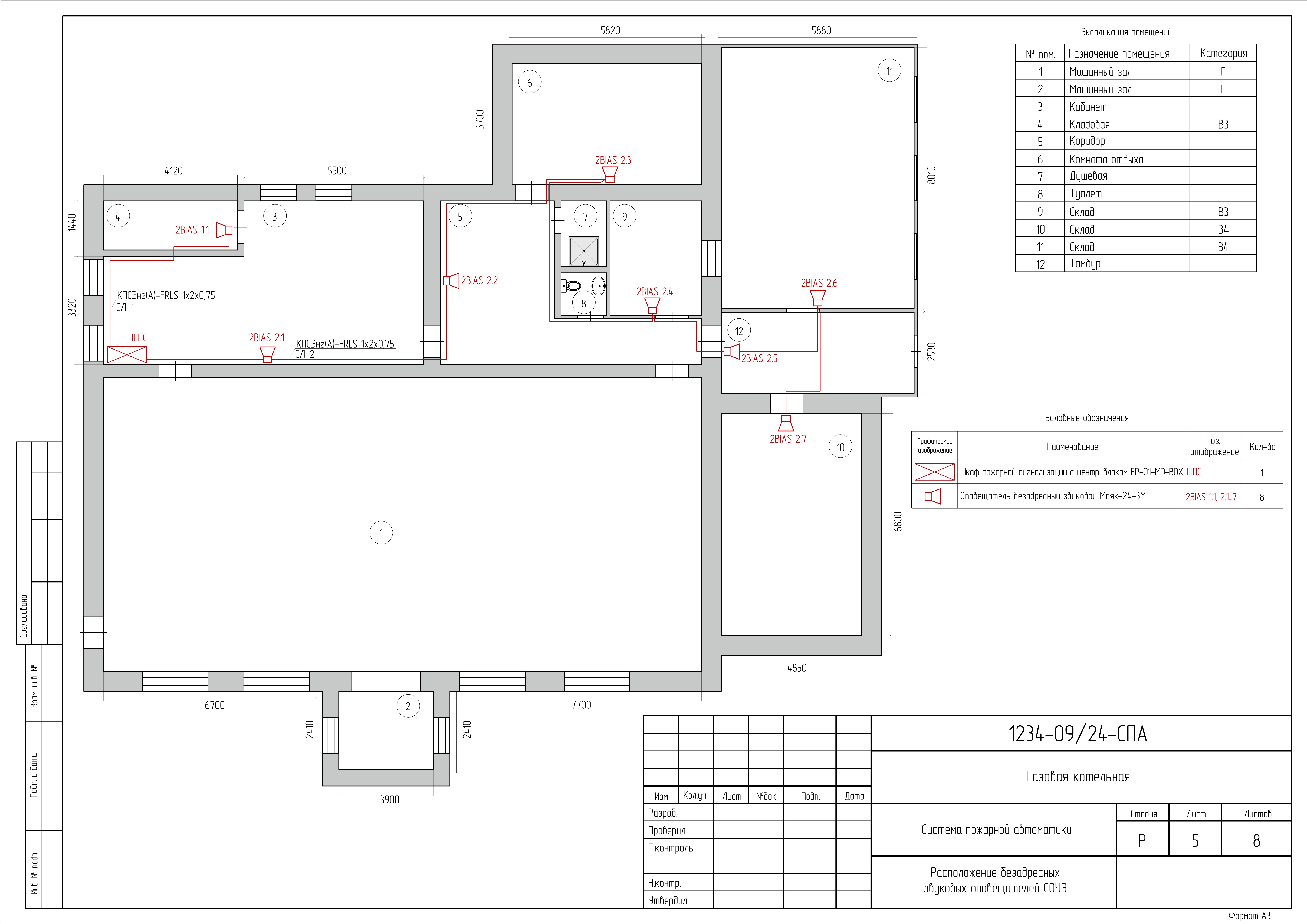

Размещение безадресных звуковых оповещателей СОУЭ

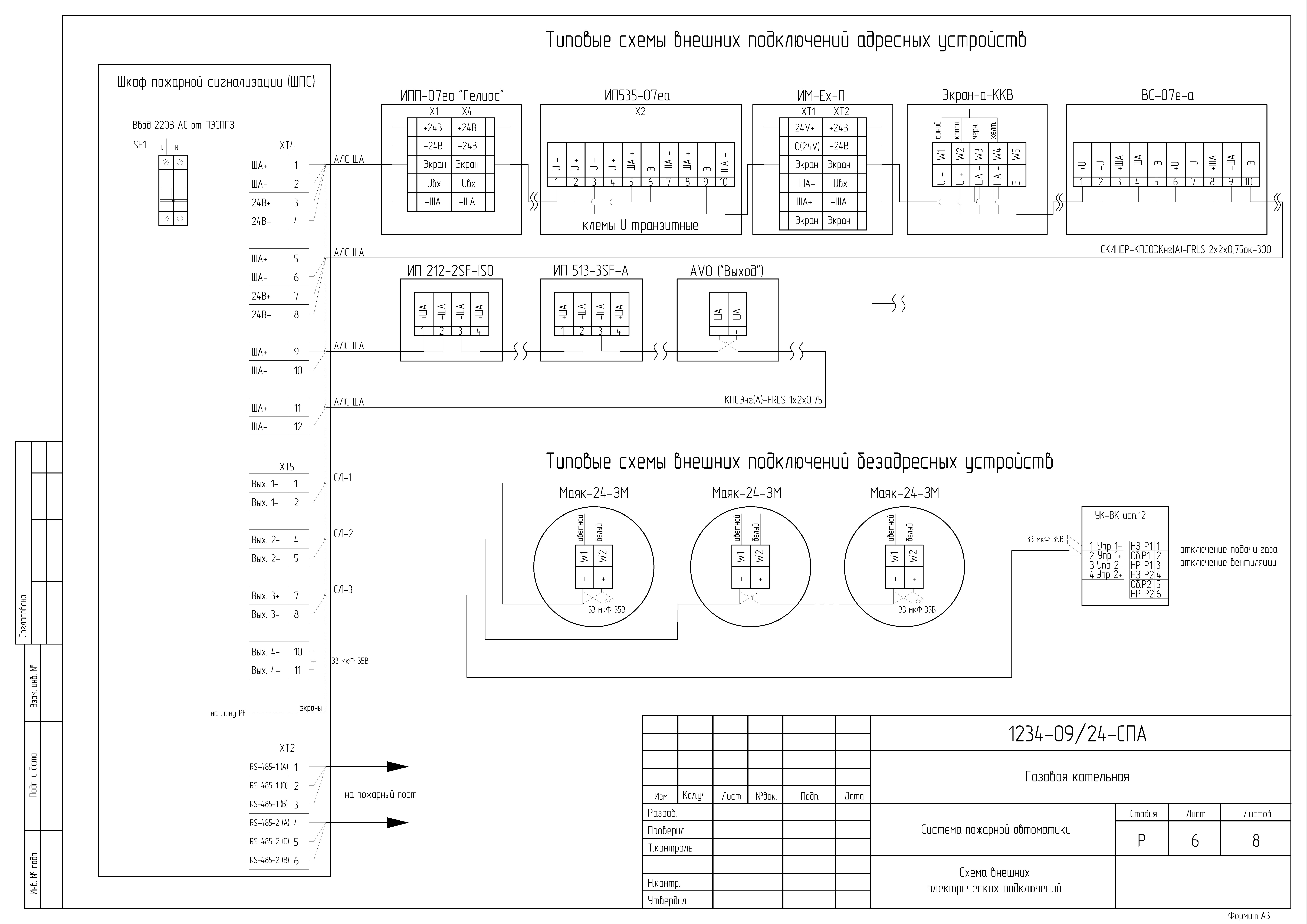

Схема внешних электрических подключений

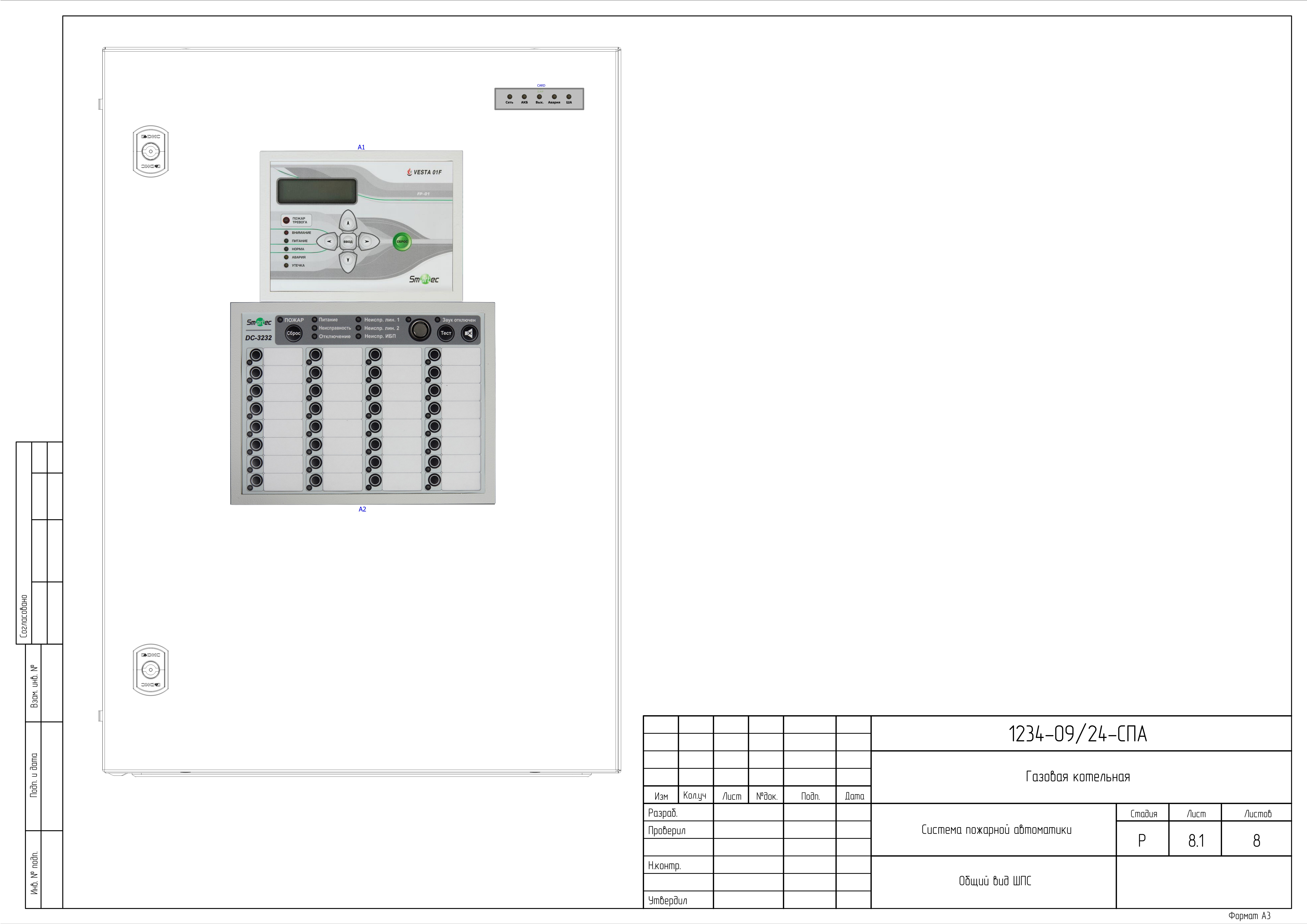

Внешний вид ШПС

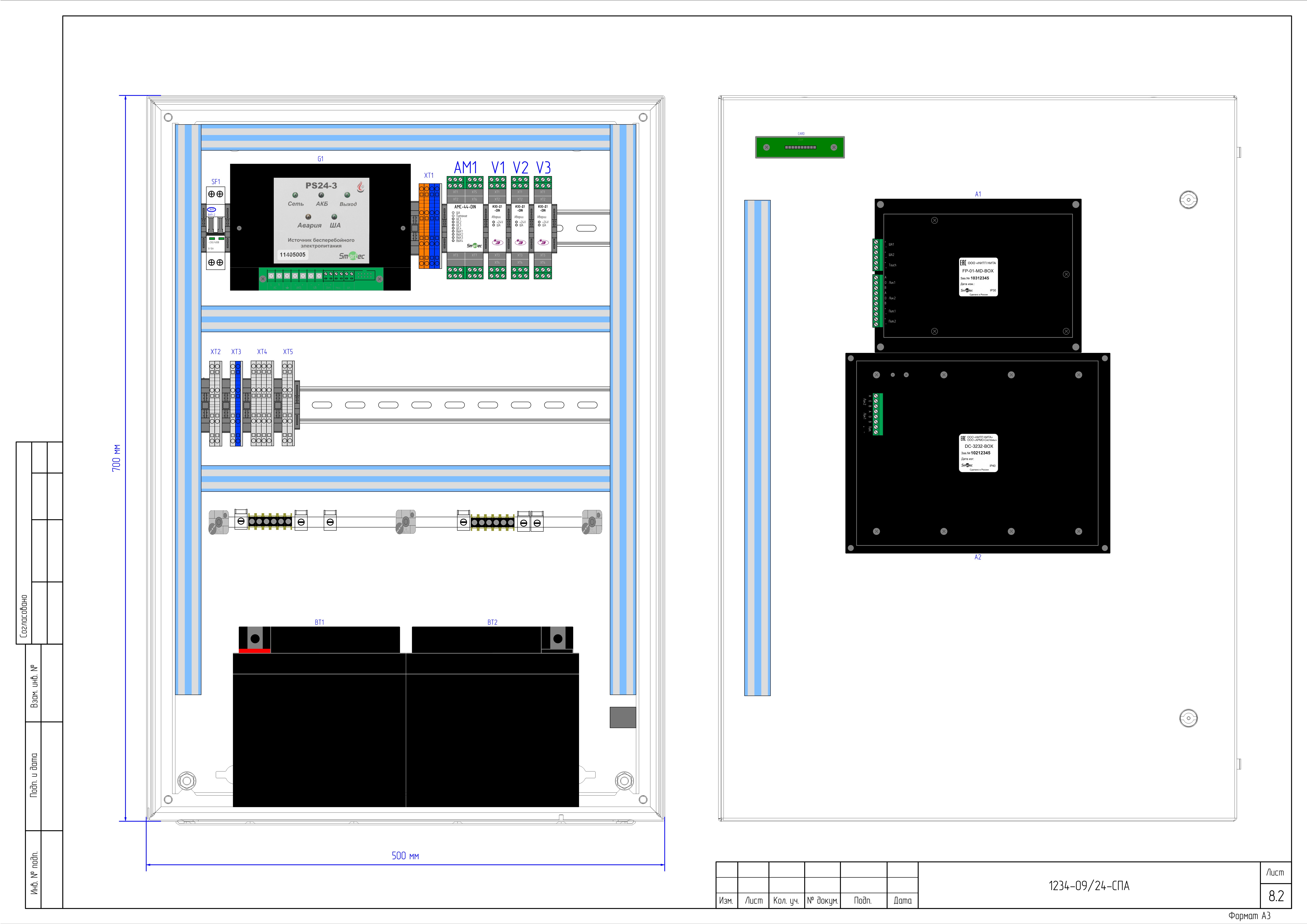

Состав ШПС
