При размещении извещателей пламени (ИПП) на плане помещения проектировщик руководствуется требованиями пунктов 6.6.6 и 6.6.19 СП 484 «…исходя из значения угла обзора извещателей, указанного в ТД производителя, и расстояния между ИП и контролируемой поверхностью…». С учетом необходимости контроля каждой точки площади помещения проектировщику выполнить эту задачу в уме просто невозможно, поскольку:
- в действительности зона контроля ИПП в плоскости представляет собой не сектор круга (как может показаться, если трактовать буквально пункты 6.6.6 и 6.6.19 СП 484), а фигуру, получаемую эмпирическим путем при проведении специальных испытаний (пример на рис.1);
- область контроля на площади помещения следует оценивать с учетом высоты расположения ИПП, поворота и наклона к горизонту (пример на рис.2).
Это создает трудности на всех этапах жизненного цикла СПС:
- при разработке проектных решений;
- при обосновании проектных решений на стадии экспертизы, как для самого проектировщика, так и для эксперта;
- при монтаже на объекте, когда необходимо реализовать проектное решение.

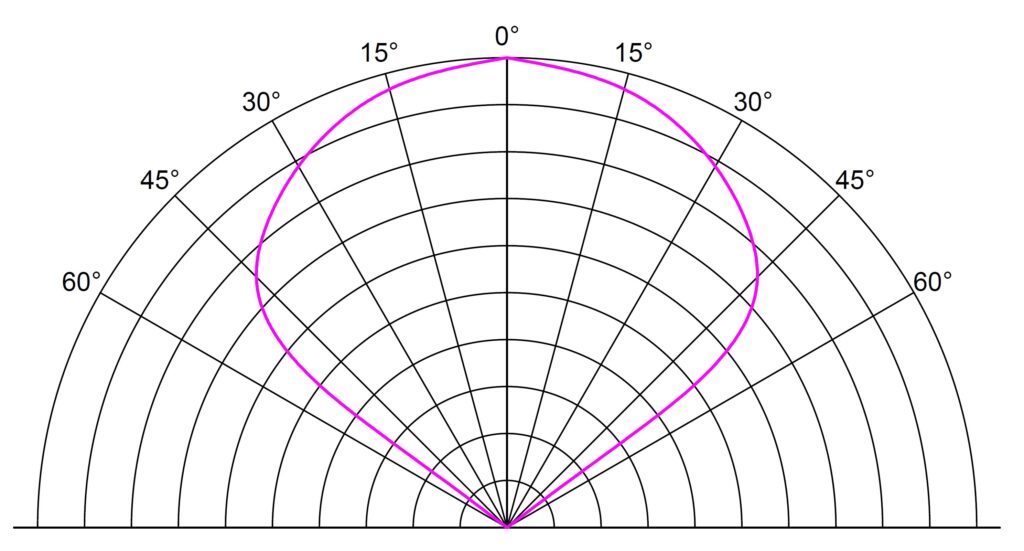

Рис.1 – Пример зоны контроля ИПП в горизонтальной плоскости

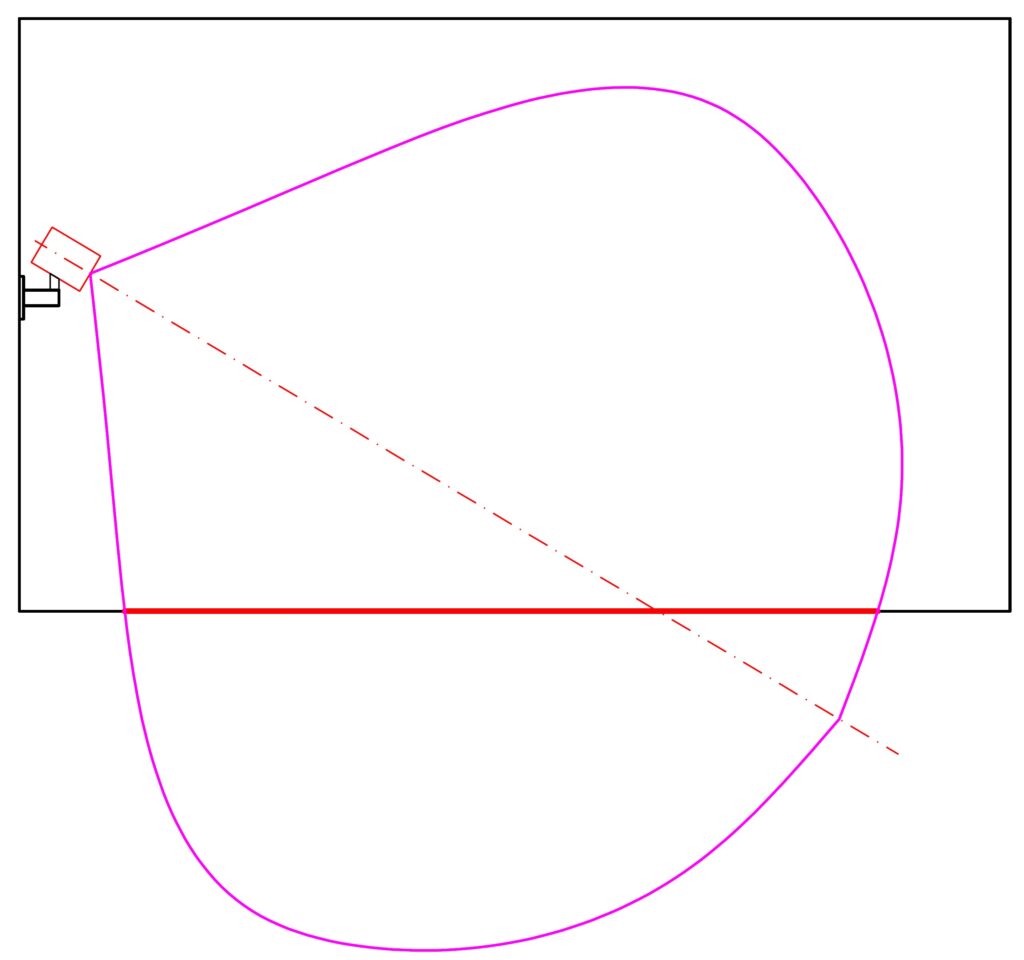

Рис.2 – Зона контроля ИПП при размещении на объекте

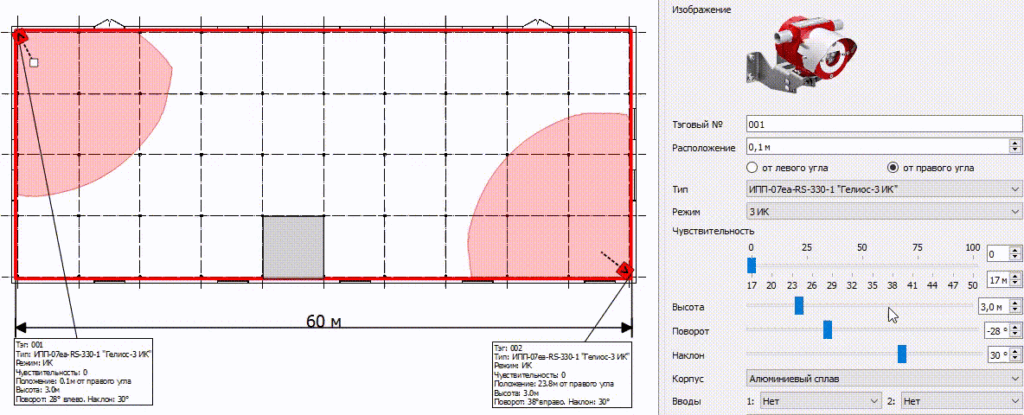

Для решения этой сложной задачи был разработан конфигуратор зон контроля ИПП «Гелиос-3 ИК» и «Гелиос-ИК/УФ» производства АО «ЭРИДАН» с учетом их характеристик и индивидуальных настроек. Программа позволяет построить зоны контроля каждого ИПП с учетом высоты его размещения, поворота и наклона к горизонту.
Но это еще не всё!
СП 484 требует от проектировщика (п.6.1.1) разработку СПС, которая своевременно и достоверно (с минимальным количеством ложных срабатываний) обнаруживает пожар. Настройка чувствительности в ИПП «Гелиос-3 ИК» и «Гелиос-ИК/УФ» была предусмотрена именно для того, чтобы у проектировщика и специалистов обслуживающих организаций была возможность решить эту задачу, поскольку чувствительность ИПП в значительной степени влияет на устойчивость к ложным срабатываниям. Поэтому в случаях, когда помещение имеет сравнительно небольшие размеры или загромождено оборудованием, создающим препятствия для прямой видимости очага, целесообразно снизить чувствительность до уровня, когда зоны контроля соседних ИПП меньше накладываются друг на друга, но при этом перекрывают всю площадь помещения (рис.3).

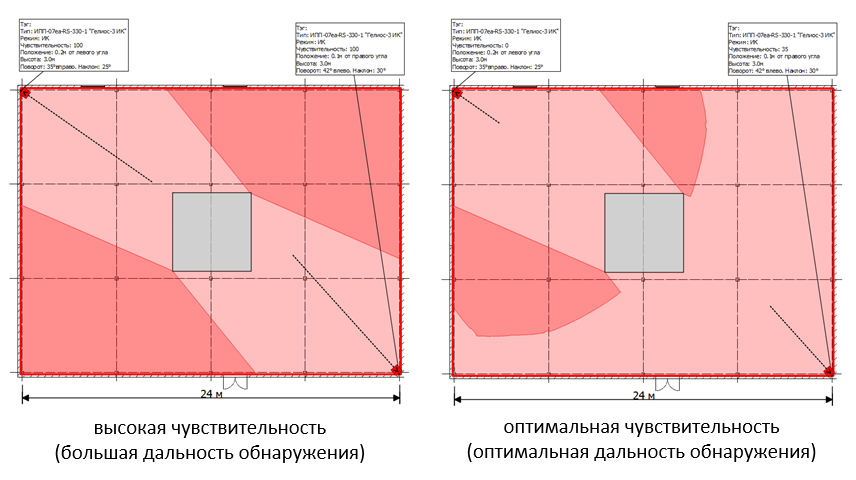

Рис.3 – Настройка оптимального уровня чувствительности ИПП
Плавная настройка чувствительности, угла поворота и наклона ИПП позволяет подобрать проектировщику не только оптимальное его расположение, учитывая особенности конкретного объекта, но и повысить помехозащищенность.
Как это сделать. Помехозащищенность ИПП повышается с уменьшением чувствительности и, соответственно, дальности обнаружения очага. Так, например, применение режима «повышенной помехозащищенности» снижает предельную дальность обнаружения очага до 25 м. В этом случае потребуется предусмотреть большее количество ИПП. Таким образом, каждый добавленный ИПП с оптимальной настройкой повышает общий уровень помехозащищенности СПС (пример на рис. 4 и 5).
Применение ИПП в режиме «повышенной помехозащищенности» может быть предусмотрено на участке цеха, где возможно возникновение излучения, способное привести к ложным срабатываниям.

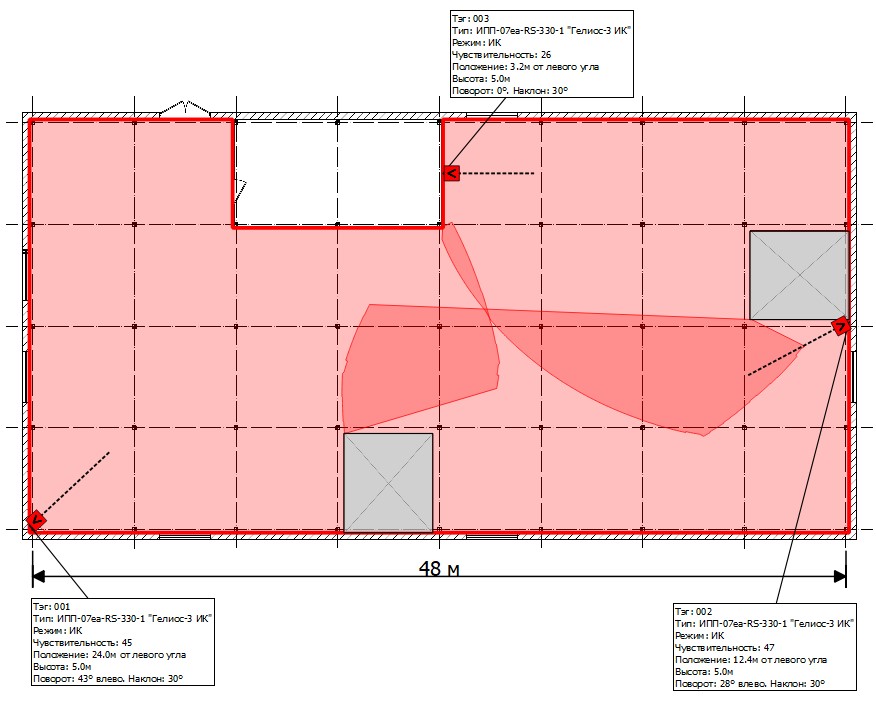

Рис.4 – Схема размещения ИПП с оптимальной настройкой

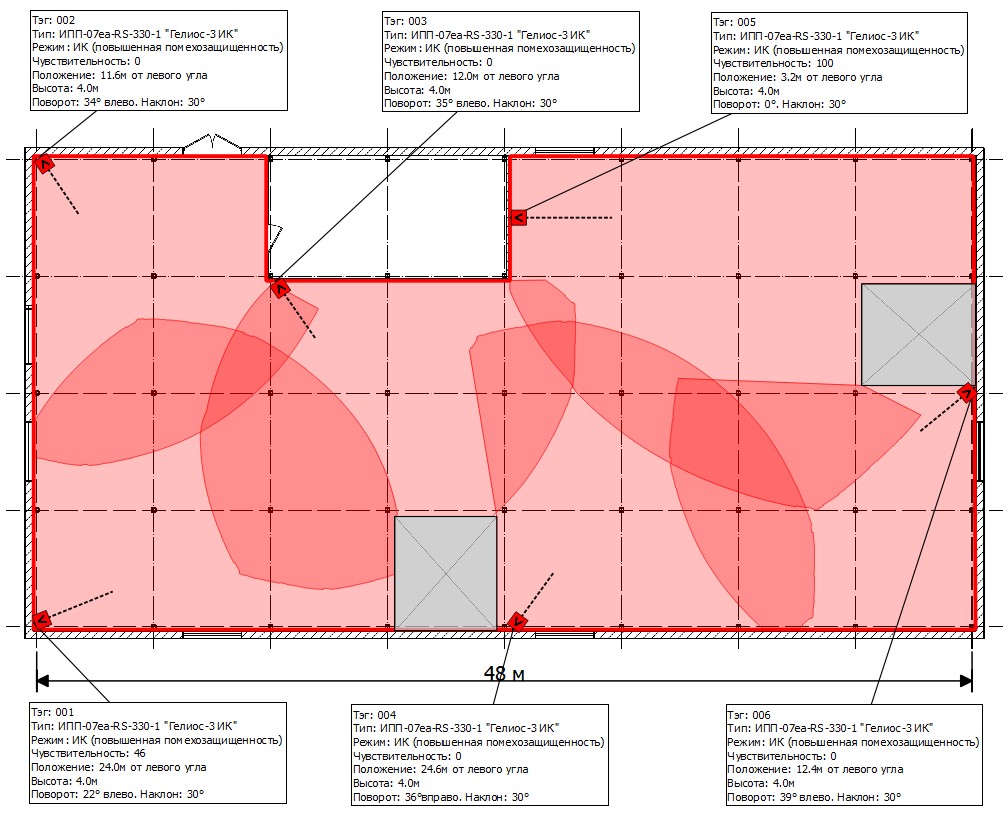

Рис.5 – Схема размещения ИПП, работающих в режиме «повышенной помехозащищенности»
В дальнейшем монтаж и пусконаладочные работы выполняются с учетом тех параметров, которые были предусмотрены проектом. При этом чувствительность должна быть установлена не ниже проектного решения, либо на 20-40% выше для возможности корректировки на объекте в процессе эксплуатации.
Для установки ИПП под нужным углом поворота и наклона на кронштейне предусмотрены две шкалы в горизонтальной и вертикальной плоскости (рис. 6).

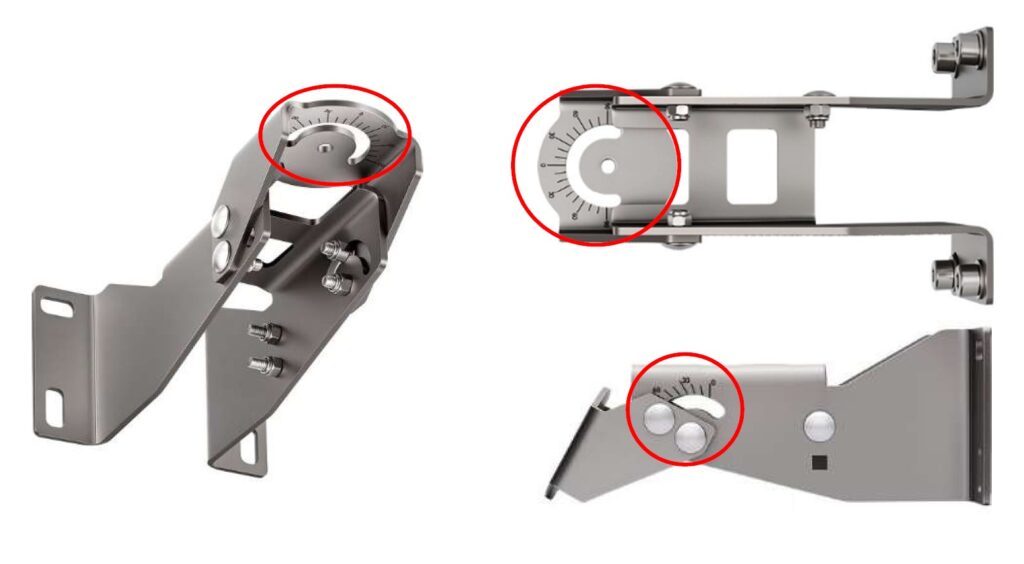

Рис.6 – Кронштейн для крепления ИПП
Таким образом, предлагаемое решение позволяет решить целый комплекс задач:
- обосновать выполнение требований СП 484 по контролю каждой точки помещения;
- учесть особенности размещения каждого ИПП (высота, угол поворота и наклона к горизонту);
- оптимально настроить чувствительность и режим работы каждого ИПП;
- повысить помехозащищенность СПС за счет увеличения количества ИПП, их оптимального размещения и настройки (в том числе, в режиме «повышенной помехозащищенности»), тем самым проектировщик получает инструмент для выполнения СП 484 и достижения условия своевременного и достоверного обнаружения пожара;
- использовать разработанную схему размещения ИПП в проекте согласно п. 4.7 ГОСТ 59638;
- подготовить спецификацию применяемых ИПП с указанием тэгового номера, материала корпуса, протокола, кабельных вводов, необходимых сертификатов;
- использовать разработанную схему на стадии монтажа и пусконаладочных работ.
