Готовое решение для установки на взрывоопасные объекты
Основное назначение взрывозащищённой видеокамеры: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды, вследствие аварии в электрических цепях камеры.
Видеокамеры взрывозащищенные могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно присвоенной маркировке взрывозащиты, ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, классификации гл. 7.3 ПУЭ (шестое издание) и других директивных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных зонах классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Окружающая среда может содержать рудничный газ (метан) - категория I, взрывоопасные смеси газов и паров с воздухом категории IIA, IIB и IIC согласно ГОСТ IEC 60079-10-1-2013, ГОСТ Р МЭК 60079-20-1-2011, а также горючие пыли категории IIIA, IIIB и IIIC согласно ГОСТ IEC 60079-10-2-2011.
ТВК-ВК-07е-150 производства АО "Эридан" выпускается в следующих модификациях и исполнениях:

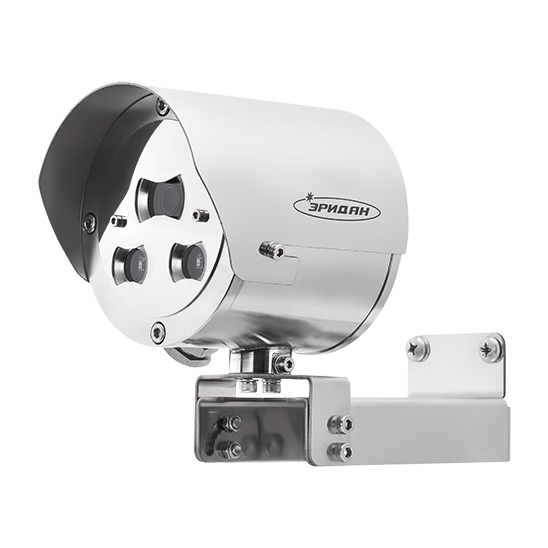

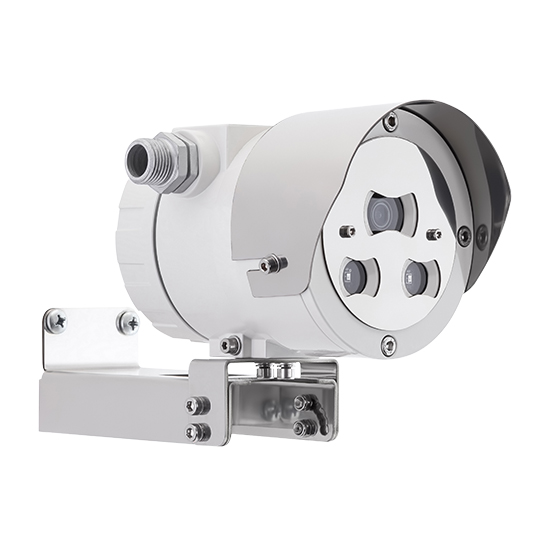

1. Корпус видеокамеры может быть выполнен из алюминиевого сплава с порошковым окрашиванием (А) или нержавеющей, коррозионно-стойкой стали 12Х18Н10Т (Н). Габаритные размеры корпуса, не более 110х160х230 мм.
2. В зависимости от варианта исполнения корпуса, камеры соответствуют виду взрывозащиты “взрывонепроницаемая оболочка “d” или защита от воспламенения пыли оболочкой “tb” и имеют маркировку взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017). Защита от пыли и влаги соответствует степени IP66/IР68/IP69 по ГОСТ 14254-2015 (IEC 60529:2013).
|
Материал корпуса видеокамер |
Ех-маркировка |
|
| Для взрывоопасных пылевых сред | Для взрывоопасных газовых сред | |
|
А
|
Ex tb IIIС T80°С...T100°С Db Х
|
1Еx db IIC T6...T5 Gb X
|
|
Н |
Ex tb IIIС T80°С...T100°С Db Х |
РВ Ex db I Mb X или
1Еx db IIC T6...T5 Gb X
|
3. Возможны варианты различных рабочих температур окружающего воздуха:
- Исполнение К01 от 1 °С до 60 °С;
- Исполнение К40 от минус 40 °С до 60 °С;
- Исполнение К60 от минус 60 °С до 60 °С.
4. При заказе необходимо указать тип видеокамеры и объектива:
- IP или CNH – цифровая сетевая видеокамера;
- AHD – аналоговая HD камера;
- А – аналоговая видеокамера;
- IRC – тепловизионная камера.
В зависимости от назначения взрывозащищенная видеокамера ТВК-ВК-07е может дополнительно комплектоваться следующим оборудованием:
- Устройством защиты питающих и сигнальных цепей (грозозащита) - УЗИП;
- Солнцезащитным козырьком - СЗК ТВК;
- Инфракрасной (IR) или светодиодной (L) подсветкой; Страховочным приспособлением - ПС ТВК;
- Кабельными вводами, в зависимости от используевомого кабеля;
- Адаптером крепления АК-С (на столб) и АК-У (на угол);
- Потолочным кронштейном.
