К таковым можно отнести требования ГОСТ Р 59636 к проведению комплексной наладки газовых, порошковых и аэрозольных АУП. Так согласно п. 6.8.2.3 продолжительность комплексной наладки АУП в автоматическом режиме работы должна составлять не менее 3 суток, при этом ложные срабатывания или иные функциональные нарушения работы АУП не допускаются. Для полноценной проверки необходимо, чтобы в этот период на объекте было создано как можно большее количество факторов (тепловых, электромагнитных и др.), оказывающих влияние на СПА. А это возможно только при запущенном технологическом процессе, причем не только в нормальном режиме, но и в различных предаварийных.
Кроме того, в рамках комплексной наладки согласно п. 6.8.2.4 определение работоспособности АУП следует проводить измерением сигналов, снимаемых с контрольных точек основных функциональных узлов извещателей и вторичных приборов. Согласно п. 6.8.2.5 для исключения несанкционированной подачи ОТВ пусковые цепи подключают только к имитаторам исполнительных (пусковых) устройств АУП. Электрические характеристики имитаторов должны соответствовать характеристикам устройств пуска. При этом автоматическим устройством АУП должны регистрироваться все случаи ложного срабатывания.
Одним из наиболее простых решений, применяющихся на практике, является включение вместо исполнительных устройств (соленоидов запорно-пусковых устройств, пиропатронов, узлов запуска генераторов огнетушащего аэрозоля и газового пожаротушения) обычных ламп накаливания. Отсутствие несанкционированной выдачи команды на ЗПУ в этом случае фиксируется только в журнале событий ППКУП, а также может контролироваться визуально по отсутствию свечения лампы накаливания.
Данный способ, вероятно, имеет право на существование, однако, имеет существенные недостатки, в том числе, для взрывоопасных объектов. К таким недостаткам можно отнести, например, невозможность фиксации токовых импульсов, длительность которых может быть достаточна для активации исполнительного устройства, но недостаточна для разогрева нити накаливания, поэтому визуально это не обнаружится. Для более полного соответствия требованиям норм и реализации функций, позволяющих более тщательно подготовить АУП к дальнейшей эксплуатации, специально разработан ИИУ-07-Ex Имитатор исполнительных устройств (устройство сопряжения УС-07-М1190). Устройство имеет широкий функционал, позволяющий полноценно реализовать требования ГОСТ Р 59636:
- возможность подбора электрических характеристик, соответствующих параметрам исполнительного устройства, в отличие, например, от обычной лампы накаливания;
- запись данных о величине напряжения в цепи в случае превышения установленного пользователем порога;
- фиксация величины напряжения за 20 миллисекунд до достижения установленного порога с частотой дискретизации 0,0001 с (100 мкс);
- возможность отследить не только несанкционированную выдачу команды на исполнительное устройство, но и присутствие электрических наводок, близких по величине к порогу его срабатывания, и создающих потенциальную опасность несанкционированного срабатывания;
- регистрация всех событий несанкционированной выдачи пусковой команды независимо от ППКУП, что актуально, например, в момент включения и выхода ППКУП на рабочий режим, или в случаях, когда срабатывание исполнительного устройства вызвано электрической наводкой, а контроль пуска огнетушащего вещества не предусмотрен (например, для порошковых и аэрозольных АУП);
- возможность проверки правильности монтажа экранированного кабеля (в случае применения) по отсутствию регистрируемых колебаний напряжения в пусковой цепи;
- емкость встроенной батареи и объем памяти позволяет контролировать напряжение в цепи в течение 3 суток;
- применение в рамках проверки работоспособности установки в ручном (дистанционном) и автоматическом режимах, проводимой раз в 6 месяцев (прил. Г, Д, Е);
- применение в рамках технического освидетельствования АУП каждые 5 лет (прил. Г, Д, Е);
- периодическую проверку работоспособности батареи ППКУП для оценки ее остаточного ресурса (выдача в пусковые цепи напряжения и тока необходимой величины);
- взрывозащищенное исполнение позволяет применять ИИУ-07-Ex как на взрывоопасных, так и обычных объектах.

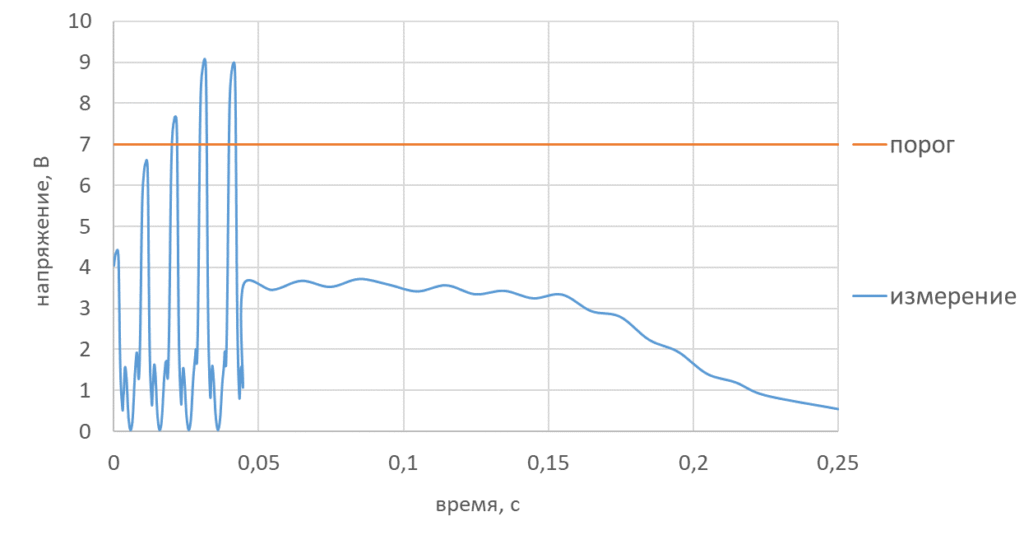

Пример фиксации величины напряжения при несанкционированном срабатывании исполнительных устройств, вызванном электрической наводкой, приведен на рис. 1:
Рис.1 – Объем данных, который сохраняется в памяти имитатора в случае превышения установленного пользователем порога напряжения
Имитатор исполнительных устройств ИИУ-07-Ex может быть применен двумя способами:
- на стадии завершения монтажных и пуско-наладочных работ при комплексной наладке АУП;
- в качестве составной части АУП, в этом случае в полной мере можно выполнить не только пуско-наладочные работы, но и требуемые согласно ГОСТ регулярные проверки работоспособности (каждые 6 месяцев), а также техническое переосвидетельствование (раз в 5 лет).

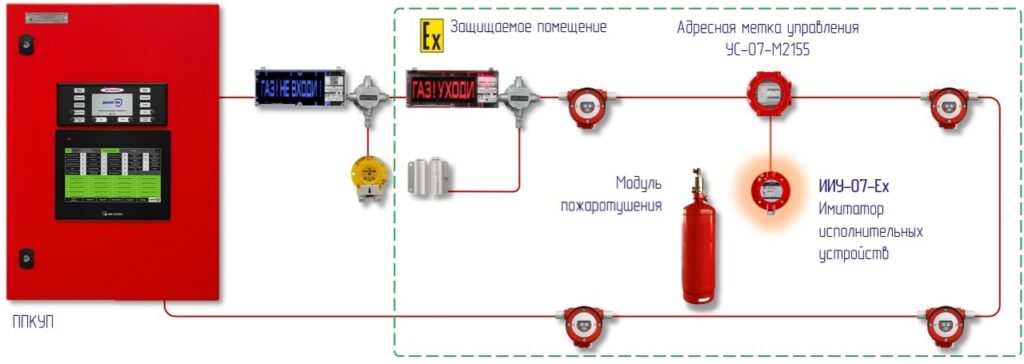

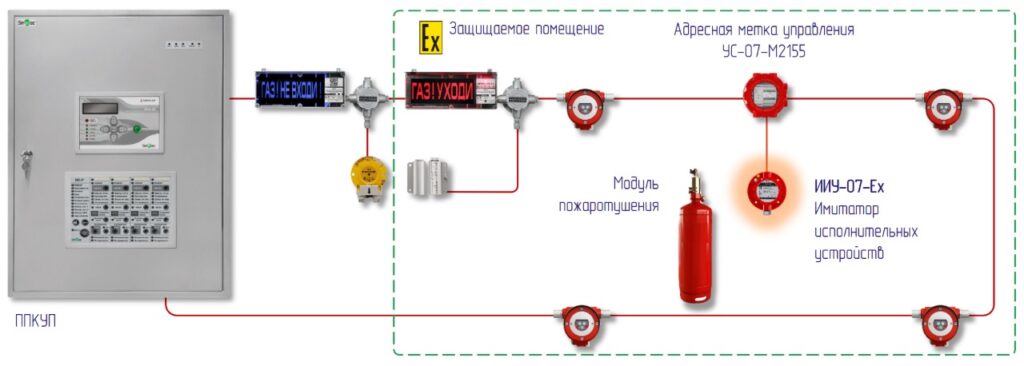

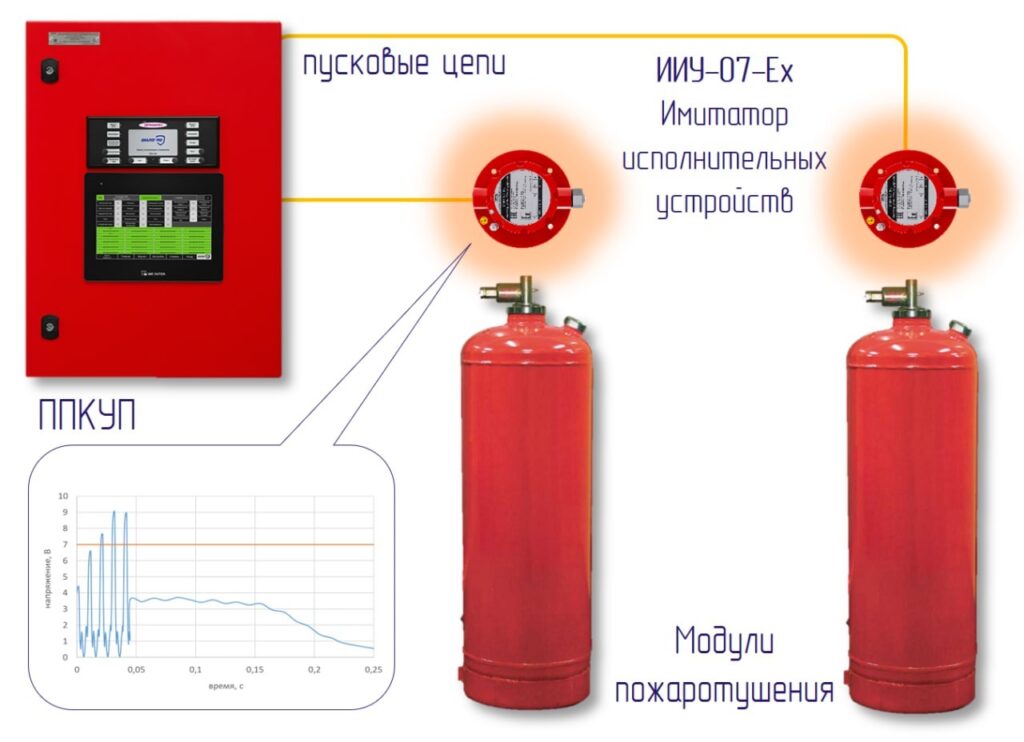

Примеры схем подключения приведены на рис.2
Рис.2 – Пример схемы подключения ИИУ-07-Ex
Имитатор исполнительных устройств ИИУ-07-Ex имеет сертификат пожарной безопасности. Устройство безадресное и может применяться как во взрывоопасных, так и в пожароопасных зонах.
ИИУ-07-Ex можно заказать на сайте. Срок изготовления 10 дней, гарантия 5 лет, доставка по всей России и в страны ближнего зарубежья.
