Новый СП 3.13130.2026 фактически закрепил необходимость применения расчетного подхода при выборе и размещении звуковых оповещателей, в приложении В СП 3 приведены рекомендации и основные справочные данные для выполнения расчета. Например, уровень звукового давления (УЗД) допускается определяться по формуле:
где Lp1 - УЗД в расчетной точке измерения, расположенной от оповещателя пожарного (ОП) на расстоянии r2 (м);
Lp2 - УЗД при подключении на мощность (P) на расстоянии 1 метра от ОП;
r1 - расстояние от ОП до точки измерения опорного УЗД (равное 1 метру);
r2 - расстояние от ОП до расчетной точки (м).
Приведенные в приложении В справочные данные об уровне звукового давления постоянного шума в производственных помещениях требуют создания высокого УЗД для систем оповещения о пожаре.
Каким образом защитить производственное помещение на взрывоопасном объекте с уровнем шума 80 дБА?
Рассмотрим производственное помещение размерами в плане 72×48 м, высотой 8 м. УЗД постоянного шума в цехе 80 дБА. С учетом требований п. 6.8.2 СП 3 уровень звукового давления системы оповещения в любой точке помещения на высоте 1,5 м от пола должен быть не менее 95 дБА. Для сравнения построим систему оповещения на базе звуковых оповещателей ВС-07е-а-RS-Ex-ЗМ и классических звуковых оповещателей 110 дБА.
Для оповещателя ВС-07е-а-RS-Ex-ЗМ выберем имеющийся в его настройках звуковой сигнал оповещения с частотой 1000 Гц (звуковой сигнал №23). Согласно паспортным данным в этом случае УЗД на расстоянии 1 м составляет 120 дБА.
Следует учесть, что в соответствии с п. 6.8.4 СП 3 уровень звукового давления, создаваемый оповещателем, не должен превышать 110 дБА на высоте 1,5 м от пола помещения. Поэтому размещение оповещателей выполним на строительных конструкциях на высоте 4,7 м, в этом случае УЗД на высоте 1,5 м не превышает 110 дБА.

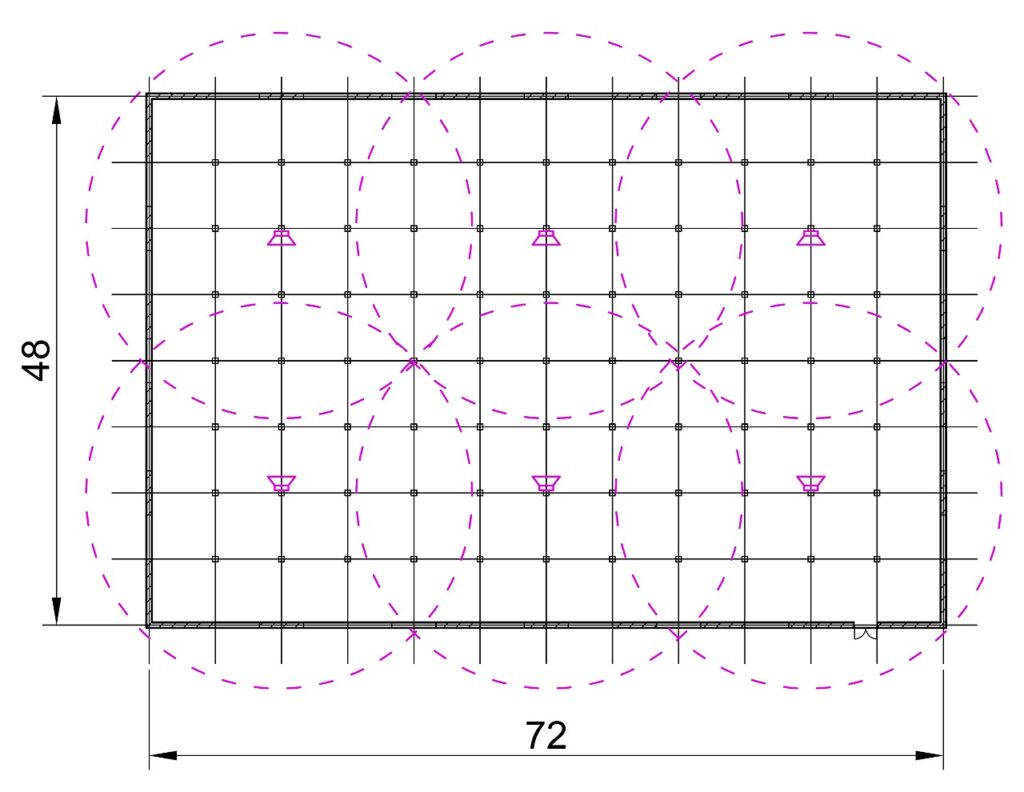

Расстояние, на котором обеспечивается УЗД не менее 95 дБА, равно 17,5 м. Разместим звуковые оповещатели ВС-07е-а-RS-Ex-ЗМ на плане помещения с учетом диаграммы направленности звукового сигнала. Для помещения размерами в плане 72×48 м достаточно 6 штук.

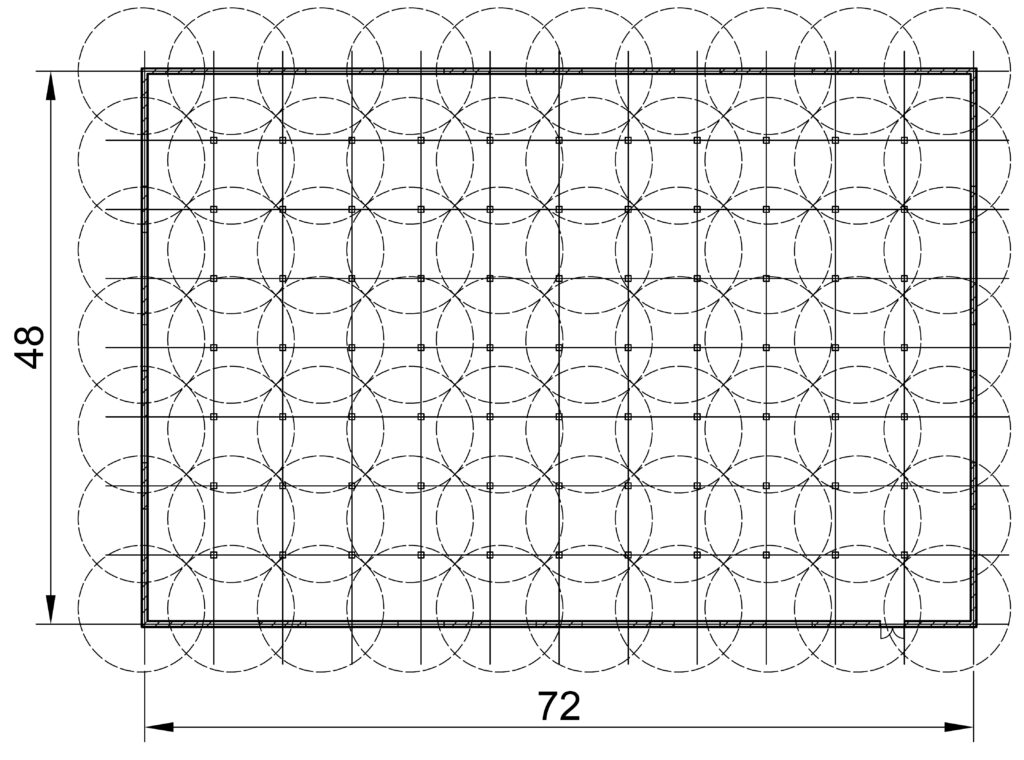

При использовании классических звуковых оповещателей 110 дБА и размещении их на высоте 2,5 м УЗД не менее 95 дБА будет обеспечиваться на расстоянии 5,5 м. Ориентировочное количество оповещателей для этого помещения составит не менее 70 штук.
Если же уровень звукового давления постоянного шума в помещении превышает 85 дБА или персонал работает в средствах индивидуальной защиты органов слуха, то УЗД сигнала оповещения о пожаре должен быть не ниже 105 дБА (п. 6.8.2 СП 3). В этом случае звуковой оповещатель ВС-07е-а-RS-Ex-ЗМ становится просто незаменимым, поскольку классические оповещатели 105 дБА с этой задачей не справятся.
Особенности оповещателей ВС-07е-а-RS-Ex-ЗМ
- 31 заранее подготовленный звуковой сигнал, с помощью которых можно организовать различные виды оповещений в смежных помещениях или на смежных производственных участках для сложных промышленных объектов. Например, оповещение можно разделить на зоны с индивидуальным звуковым сигналом в каждой зоне.
- Возможность управления по протоколу Modbus RTU (RS-485 и по дискретным входам, при этом доступно до трех различных сценариев включения звукового сигнала);
- Возможность конфигурировать с помощью группы встроенных переключателей.
- Варианты исполнения оповещателей с напряжением питания 24 В либо 230 В.
- Оповещатели могут работать не менее 3 часов непрерывно в режиме подачи сигнала при температуре эксплуатации - 60... +70 °С
- Виды взрывозащиты: взрывонепроницаемая оболочка «d», оборудование с защитой от воспламенения пыли оболочками «t», Ех-маркировка 1Ех db ib IIС T6...T5 Gb Х; Ex tb ib IIIС Т80°C...T100°C Db Х.
- Использование во взрывоопасных зонах классов 1, 2, 21,22
Звуковой оповещатель ВС-07е-а-RS-Ex-ЗМ повышенной мощности 120 дБА может стать безальтернативным решением в выборе оборудования оповещения для взрывоопасных промышленных объектов. Радиус оповещения в 5-6 раз превышает обычные оповещатели, что позволяет значительно сократить их количество на объектах с повышенным уровнем шума и на больших наружных технологических площадках.
Не имеет аналогов в России. В реестре Минпромторга РФ. Уже сейчас можно применять в проектах и выполнять новые требования СП3.13130.2026.
