Описание

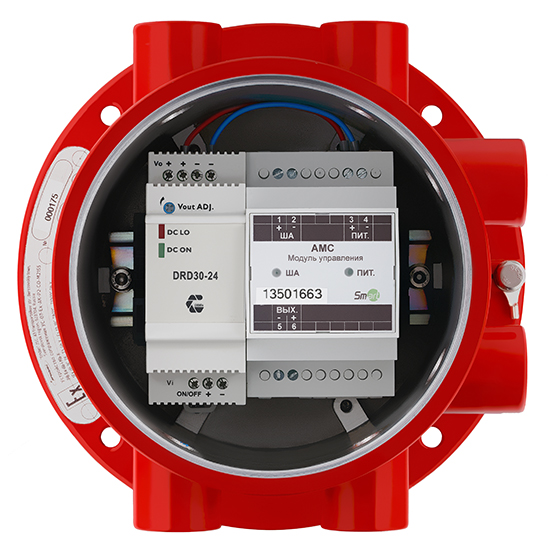

УСТРОЙСТВО СОПРЯЖЕНИЯ В МОДИФИКАЦИИ УС-07-M2155


Устройство сопряжения в модификации УС-07-M2155 представляет собой модуль ввода-вывода (адресная метка управления) во взрывозащищенном корпусе. УС предназначено для:



  • работы в составе адресной линии связи (далее – АЛС) «ША» ППКиУП «Vesta 01F» или модуля сопряжения МС-5, входящего в состав ППКиУП, построенных на базе программируемых логических контроллеров;
  • управления исполнительными устройствами (оповещатели, запорно-пусковые устройства, пиропатроны и т.д.) по 1 линии;
  • контроля целостности линии управления на обрыв и короткое замыкание;
  • преобразования напряжения 9-36 В постоянного тока в напряжение 24 В постоянного тока.



УС применяется совместно ППКиУП «Vesta 01F» или модулями сопряжения МС-5, входящими в состав ППКиУП, построенных на базе программируемых логических контроллеров. УС применяется как компонент блочно-модульного ППКУП (адресная метка управления) для построения распределенных систем и установок пожарной сигнализации, оповещения о пожаре и управления эвакуацией, пожаротушения и дымоудаления.

Входящая в состав УС адресная метка управления AMC предназначена для управления исполнительными устройствами не более чем для 1 зоны защиты.

Электропитание устройства сопряжения должно обеспечиваться от ввода с напряжением 9-36 В постоянного тока по I категории надежности электроснабжения (например, от источника бесперебойного питания).

УС может эксплуатироваться в различных климатических зонах в диапазоне температур согласно разделу 3 п.3.11 паспорта, категория размещения 1, тип атмосферы II или III по ГОСТ 15150-69.

УС соответствует Техническому регламенту о требованиях пожарной безопасности №123-ФЗ и Техническому регламенту Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ТР ЕАЭС 043/2017.

УС во взрывобезопасном исполнении соответствует требованиям безопасности для взрывозащищенного оборудования по ТР ТС 012/2011 и имеет сертификат соответствия
№ ЕАЭС RU C-RU.ВН02.В.00817/22.

Характеристики

Количество кабельных вводов
6
Сечение зажимаемых одножильных / многопроволочных проводов, мм²
0,13-4 / 0,13-6
Максимальный постоянный входной ток, А DС, не более 4
Диапазон входного напряжения постоянного тока, В DС, не более 9-36
Максимальный постоянный выходной ток А DC, не более 1,25
Количество контролируемых выходов (DO) 1
Выходное напряжение постоянного тока, В DС, не более 24
Ток, потребляемый от адресной линии связи, мА, не более 2
Ток контроля целостности цепи управления, мА, не более 0,3
Температура эксплуатации, ℃ -10...+50
Относительная влажность при 25℃, % 100
Маркировка взрывозащиты

1Еx db IIC T6…T5 Gb X

Ex tb IIIС T800…T1000C Db Х

Масса, кг, не более
3,5
Габаритные размеры, мм, не более
190х190х125
Максимальные внутренние размеры (Диаметр х Глубина):
– объем оболочки, см3
1475
– размеры без окна, мм
130х105
– размеры с окном, мм
130х88
Режим работы УС - круглосуточный, непрерывный
24/7
Средний срок службы при условии соблюдения правил эксплуатации, лет
10
