УС-07-M1150 (устройство сопряжения) Имитатор обрыва и короткого замыкания (ИМ-Ex-П)

Сертификаты

УС-07-M1150 (устройство сопряжения) Имитатор обрыва и короткого замыкания (ИМ-Ex-П)
УС-07-M1150 (устройство сопряжения) Имитатор обрыва и короткого замыкания (ИМ-Ex-П)
УС-07-M1150 (устройство сопряжения) Имитатор обрыва и короткого замыкания (ИМ-Ex-П)
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Для РФ, с НДС

19 550 ₽

Экспорт, без НДС

19 550 ₽

По всем вопросам звоните или пишите в чат.

- +

Для РФ, с НДС

19 550 ₽

Экспорт, без НДС

19 550 ₽

По всем вопросам звоните или пишите в чат.

Описание

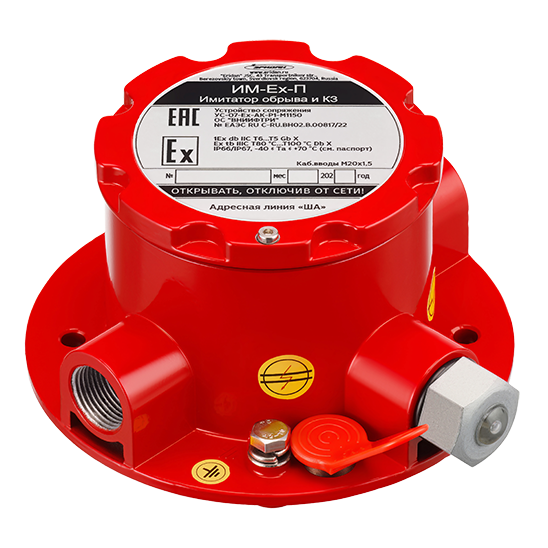

ИМ-EХ-П предназначен для проверки исправности функций контроля обрыва и защиты от короткого замыкания линий связи во взрывоопасных зонах в соответствии с требованиями п. 4.14 и п. 2 таблицы 1 ГОСТ Р 59638-2021.

ИМ-Ех-П предназначен для работы в четырехпроводных линиях связи (интерфейс и электропитание 24 В DC, модификация M1150-2, два свободных кабельных ввода), либо двухпроводных линиях связи, но с подключением отдельной линии электропитания 24 В DC (модификация M1150-3, три свободных кабельных ввода).

ИМ-Ex-П выполняет следующие функции:

  • имитация обрыва АЛС;
  • имитация короткого замыкания в АЛС;
  • индикация состояния (обрыв – постоянное свечение светодиода зеленым цветом, КЗ – красным, дежурный режим – индикация отсутствует).
Устройство неадресное и может работать в адресных линиях связи Диалог Pro, Smartec, Болид, Rubezh, Modbus RTU и других, совместимых но электрическим параметрам линии, указанным в таблице ниже.

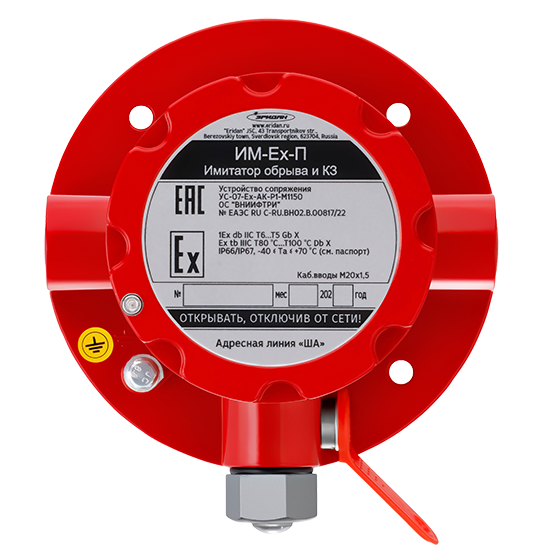

Принцип работы ИМ-Ex-П заключается в следующем. При поднесении постоянного магнита (находится в комплекте) к корпусу устройства в обозначенной точке размещения геркона происходит его замыкание и инициация срабатывания контактных групп реле, которые имитируют короткое замыкание на выходе АЛС от клеммной колодки XT1, т.е. слева от имитатора. Индикатор состояния загорается красным цветом. Далее магнит убирается и реле возвращается в исходное состояние. Индикатор гаснет. Обрыв имитируется аналогично при поднесении постоянного магнита к корпусу устройства в другой обозначенной точке. При имитации обрыва индикатор загорается зеленым цветом.





Характеристики

Количество кабельных вводов
2/3
Сечение зажимаемых проводов, мм²
2,5
Диапазон питающего напряжения, В DС
18-30
Напряжение в АЛС, В DС, не более 36
Максимальный ток в АЛС, А, не более 2
Максимальный ток в линии электропитания, А, не более
8
Ток потребления от АЛС в дежурном режиме, мА
0
Ток потребления от линии электропитания 24 В в режиме имитации, мА, не более 32
Температура эксплуатации для температурного класса Т6, ℃ -60...+60
Для температурного класса Т5, ℃ -60...+70
Относительная влажность при 25℃, % 100
Маркировка взрывозащиты
1Еx db IIC T6…T5 Gb X
Ex tb IIIС T800…T1000C Db Х
Масса, кг, не более
2
Габаритные размеры, мм, не более
150х130х70
Максимальные внутренние размеры (Диаметр х Глубина):
– объем оболочки, см3
268
– размеры, мм
78х60
Режим работы УС - круглосуточный, непрерывный
24/7
Средний срок службы при условии соблюдения правил эксплуатации, лет
10
