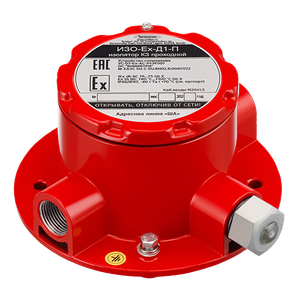

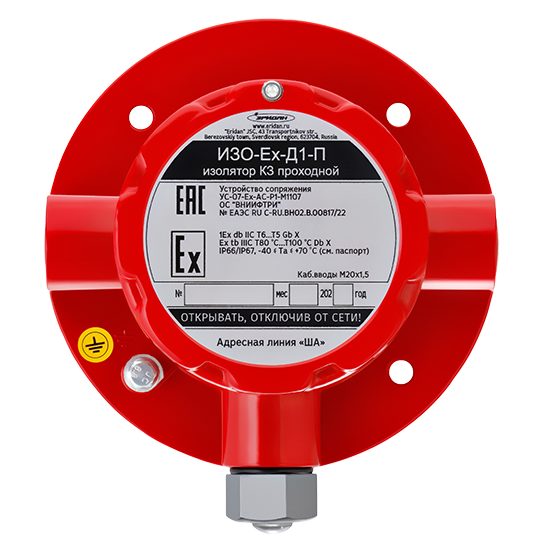

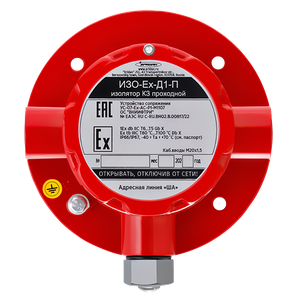

Устройство сопряжения в модификации УС-07-M1108 (далее – ИЗО-Ex-Д1-П) представляет собой изолятор короткого замыкания проходной во взрывозащищенном корпусе. УС предназначено для:
− работы в составе четырехпроводной адресной линии связи (далее – АЛС) "ША" ППКиУП «Vesta 01F» или модуля сопряжения МС-5, входящего в состав ППКиУП построенных на базе программируемых логических контроллеров;
− изолирования короткозамкнутых участков (интерфейс и электропитание) с последующим автоматическим восстановлением после устранения короткого замыкания.
Работа ИЗО-Ex-Д1-П основана на контроле подключенной к нему с двух сторон четырехпроводной АЛС и ее отключении с той стороны, на которой обнаружено короткое замыкание. Восстановление линии осуществляется автоматически после устранения короткого замыкания. ИЗО-Ex-Д1-П не имеет внешних индикаторов. Информация о короткозамкнутом участке отображается на приемно-контрольном приборе виде сигнала «Обрыв» линии связи и потери адресных устройств, оказавшихся в зоне КЗ между сработавшими изоляторами.
Устройство сопряжения в модификации УС-07-M1108 (далее – ИЗО-Ex-Д1-П) представляет собой изолятор короткого замыкания проходной во взрывозащищенном корпусе. УС предназначено для:
− работы в составе четырехпроводной адресной линии связи (далее – АЛС) "ША" ППКиУП «Vesta 01F» или модуля сопряжения МС-5, входящего в состав ППКиУП построенных на базе программируемых логических контроллеров;
− изолирования короткозамкнутых участков (интерфейс и электропитание) с последующим автоматическим восстановлением после устранения короткого замыкания.
Работа ИЗО-Ex-Д1-П основана на контроле подключенной к нему с двух сторон четырехпроводной АЛС и ее отключении с той стороны, на которой обнаружено короткое замыкание. Восстановление линии осуществляется автоматически после устранения короткого замыкания. ИЗО-Ex-Д1-П не имеет внешних индикаторов. Информация о короткозамкнутом участке отображается на приемно-контрольном приборе виде сигнала «Обрыв» линии связи и потери адресных устройств, оказавшихся в зоне КЗ между сработавшими изоляторами.
|
Количество кабельных вводов
|
2
|
|
Сечение зажимаемых проводов, мм²
|
2,5
|
|
Напряжение в линии электропитания, В DС
|
24
|
| Напряжение в АЛС, В DС, не более |
36
|
|
Ток потребления, мА не более
|
2,25
|
| Время срабатывания, мс, не более |
200
|
| Пороговый ток срабатывания изолятора КЗ, А | 1-10 |
| Температура эксплуатации для температурного класса Т6, ℃ | -40...+60 |
| для температурного класса Т5, ℃ | -40...+70 |
| Относительная влажность при 25℃, % | 100 |
|
Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред:
|
|
|
– оборудование для взрывоопасных пылевых сред
|
Ex tb IIIС T800…T1000C Db Х
|
|
– оборудование для взрывоопасных газовых сред
|
1Еx db IIC T6…T5 Gb X
|
|
Масса, кг, не более
|
2
|
| Габаритные размеры, мм, не более |
150х130х70
|
|
Максимальные внутренние размеры (Диаметр х Глубина):
|
|
|
– объем оболочки, см3
|
268
|
|
– размеры, мм
|
78х60
|
| Режим работы УС - круглосуточный, непрерывный |
24/7
|
|
Средний срок службы при условии соблюдения правил эксплуатации, лет
|
10
|
|
Количество кабельных вводов
|
2
|
|
Сечение зажимаемых проводов, мм²
|
2,5
|
|
Напряжение в линии электропитания, В DС
|
24
|
| Напряжение в АЛС, В DС, не более |
36
|
|
Ток потребления, мА не более
|
2,25
|
| Время срабатывания, мс, не более |
200
|
| Пороговый ток срабатывания изолятора КЗ, А | 1-10 |
| Температура эксплуатации для температурного класса Т6, ℃ | -40...+60 |
| для температурного класса Т5, ℃ | -40...+70 |
| Относительная влажность при 25℃, % | 100 |
|
Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред:
|
|
|
– оборудование для взрывоопасных пылевых сред
|
Ex tb IIIС T800…T1000C Db Х
|
|
– оборудование для взрывоопасных газовых сред
|
1Еx db IIC T6…T5 Gb X
|
|
Масса, кг, не более
|
2
|
| Габаритные размеры, мм, не более |
150х130х70
|
|
Максимальные внутренние размеры (Диаметр х Глубина):
|
|
|
– объем оболочки, см3
|
268
|
|
– размеры, мм
|
78х60
|
| Режим работы УС - круглосуточный, непрерывный |
24/7
|
|
Средний срок службы при условии соблюдения правил эксплуатации, лет
|
10
|
