Описание

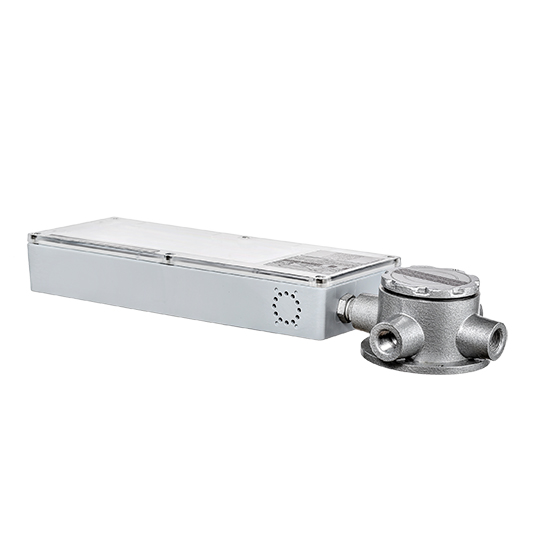

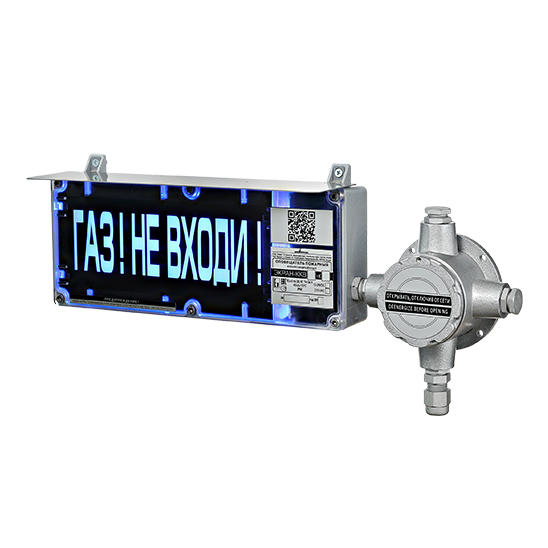

Взрывозащищенный оповещатель пожарный адресный ЭКРАН-а-СЗ-ККВ-К1 c коммутационной коробкой
Предназначен для работы в адресной линии связи "ША" ППКУП "Vesta 01F" или модуля сопряжения "МС-5", входящего в состав ППКУП комплекса "Диалог PRO" или других, построенных на базе программируемых логических контроллеров..
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке.
Модификация ЭКРАН-а-СЗ-ККВ - светозвуковой оповещатель с мигающим режимом работы табло со звуковым давлением не менее 100 дб. Выпускаются с дополнительной свето-информационной секцией «Автоматика отключена».

Отличительные особенности:
  • подключение по 4-х проводной  линии: 2 провода - адресная линия связи "ША", 2 провода - электрическое питание
  • оповещатель ЭКРАН-а-ККВ - имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-а-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор
  • возможность создания радиального ответвления от адресной линии связи "ША" через свободный 3-й кабельный ввод ККВ, например, для подключения адресных устройств с одним кабельным вводом (ИО102-07еa, ЭКРАН-а) или ИПР/УДП
Ключевые характеристики:
  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным ППКУП "Диалог PRO" или Vesta-01F
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)
Конструкция:
  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

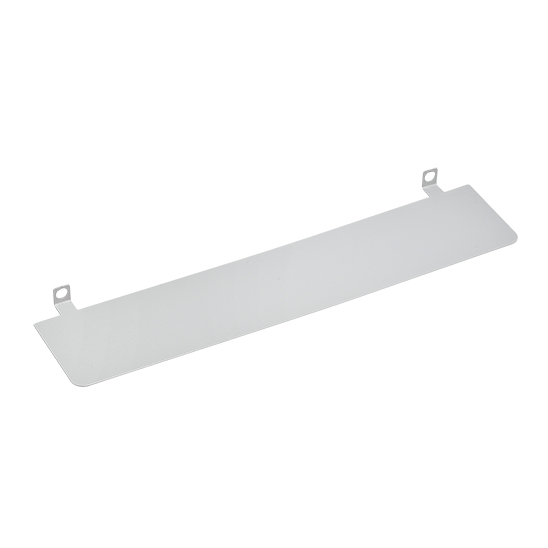

  • предусмотрена установка козырька (опция) ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!

Ключевые характеристики:

  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонепроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)

Закажите оповещатель ЭКРАН-а-ККВ по телефонам: +7 (343) 351-05-07

«ЭКРАН-а» внесен в номенклатурный Справочник МТР ОАО «Газпром». Код отдела ГКИ 50-007/26-22,3
Коды МТР Газпром для продукции АО Газпром





Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-28
максимальный потребляемый ток от источника питания, не более, мА
см. талицу ниже
максимальный потребляемый ток от адресного шлейфа, не более, мА
2
количество адресов, занимаемых в адресном пространстве "ША" 2 (с доп. секцией 3)
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5



Ток потребления световой функции

Напряжение питания, В Режим свечения Ток потребления, не более, мА
Желтое или красное свечение Белое или синее свечение
12 VDC Ярко 180 150
ПП 110 95
24 VDC Ярко 110 100
ПП 75 70



Ток потребления звуковой функции

Напряжение питания, В Ток потребления, не более, мА
Звуковая функция
12 VDC 40
