Описание

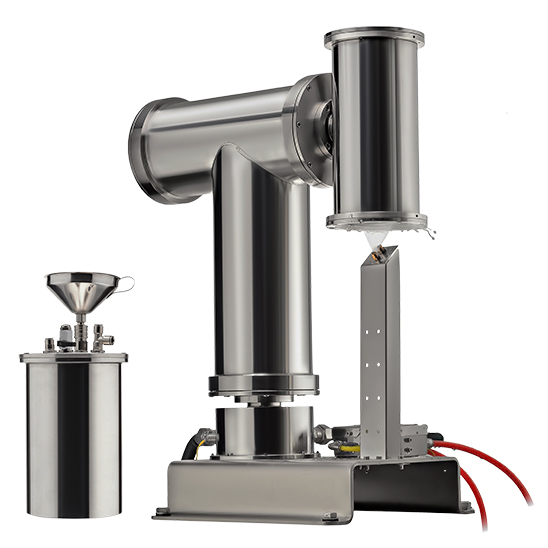

Система очистки стекла «Дуплекс-07е»-Ех-ТОР обеспечивает бесконтактный способ очистки загрязнения поверхности стекла переднего окна взрывозащищенной PTZ-камеры ТОР-07е-Ех
Очистка является важным элементом эффективного видеонаблюдения, поскольку она гарантирует чёткое изображение во всех условиях окружающей среды и снижает потребность в техническом обслуживании. Система разработана для устройств серии ТВК, ТОР, производства АО «Эридан» и так же совместима с аналогичными продуктами. Применима во взрывоопасных зонах производств нефтегазовой, химической отраслей, на общепромышленных и морских объектах.

Уникальный принцип работы cистемы очистки стекла «Дуплекс-07е»-Ех-ТОР» показан в видеоролике по ссылке. По вопросам опытно-промышленной эксплуатации: nik@eridan-zao.ru

Преимущества системы

  • Бесконтактная мойка и сушка стекла
  • Использование в ЕХ зоне и агрессивных средах
  • Отсутствие износа стекла
  • Использование при низких температурах
  • Удаление загрязнений всех типов
  • Возможность установки на высоте
  • Возможность удалённого расположения ёмкости с жидкостью
  • Дистанционный запуск

Состав системы

  • Ресивер
  • Выносной блок электромагнитных клапанов

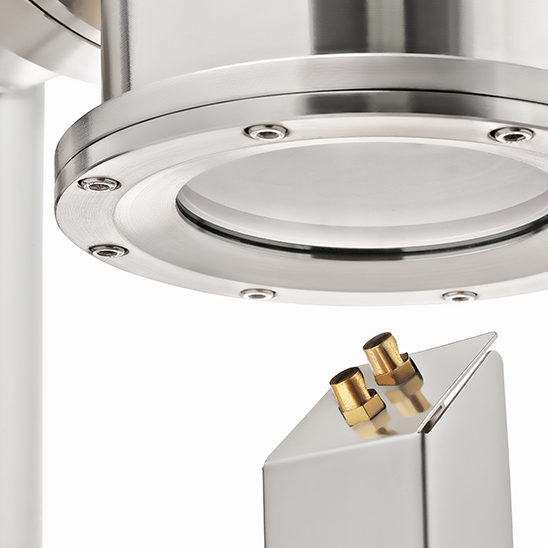

  • Стойка с форсункой омывателя и воздушным соплом
  • Устройство управления
  • Комплект шлангов

Принцип работы

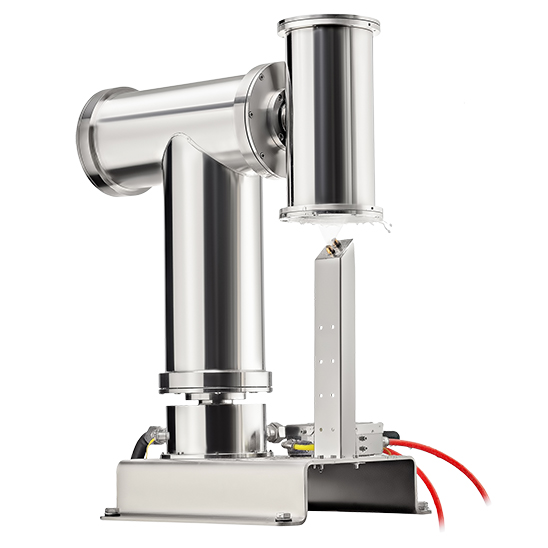

Система очистки стекла «Дуплекс-07е»-Ех-ТОР работает только совместно с взрывозащищенной PTZ-платформой ТОР-07е-Ех. По команде оператора происходит цикл «сбивания» грязи водой (или иной жидкостью) под высоким давлением. Далее происходит сушка стекла сжатым воздухом, удаляя остатки грязи Предусмотрен режим настройки алгоритма подачи жидкости и воздуха, количества циклов и их продолжительность. Данный принцип и изобретение были запатентованы ПАТЕНТ № 2637013

Функциональная схема системы очистки стекла

duplex

Характеристики

количество электромагнитных клапанов, шт
2
рабочее давление воздуха, не менее, МПа  0,6
объём бака для омывающей жидкости, не менее, л 5
перепад высот установки между блоком клапанов и баком омывателя, не более, м 30
расход за один цикл очистки, не более: вода л / воздух, м³ 0,05 / 0,1
рабочий диапазон температур, °С -30…+50
Степень защиты оболочки выносного блока клапанов IP66
масса, не более, кг
4,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет 3

Ех-маркировка взрывозащищенных устройств, входящих в состав системы:

Взрывозащищенные устройства в составе
системы «Дуплекс-07е»-Ех
Ех-маркировка по
ГОСТ 31610.0-2014 (IEC 60079-0:2011)
для Ех-газовых сред
для Ех-пылевых сред
Емкость для омывающей жидкости
I Mb c или
II Gb c T6
III Db с T80°C
Стойка с форсункой омывателя и воздушным соплом
I Mb c или
II Gb c T6
III Db с T80°C
Блок клапанов
РВ Ex mb I Mb X или
1Еx mb IIC T6 Gb X
Ex mb IIIС T80°C Db Х
Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех-ТОР:
Электронный блок управления
1Еx d IIC T6 Gb X
Ex tb IIIС T80°C Db Х
Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех-ТОР:

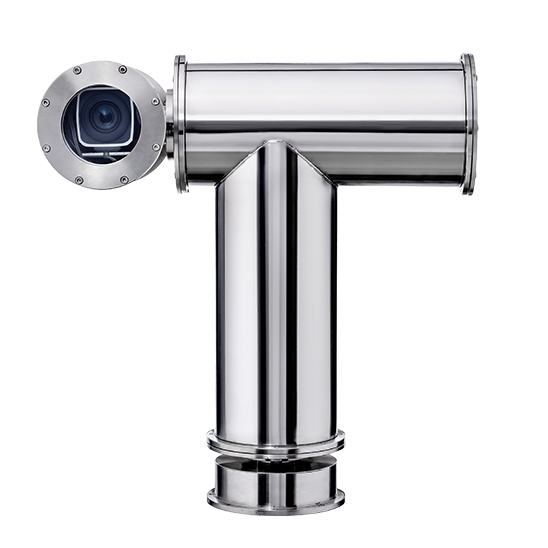

Комплекс наблюдения наклонно-поворотный
ТОР-07е-Ех климатического исполнения УХЛ-4
или Комплекс наблюдения наклонно-поворотный
ТОР-07е-Ех климатического исполнения УХЛ-1
РВ Ex d I Mb X или
1Еx d IIC T6 Gb X
Ex tb IIIС T80°C Db Х
РВ Ex d I Mb X или
1Еx d e IIC T6 Gb X
Ex tb IIIС T80°C Db Х
