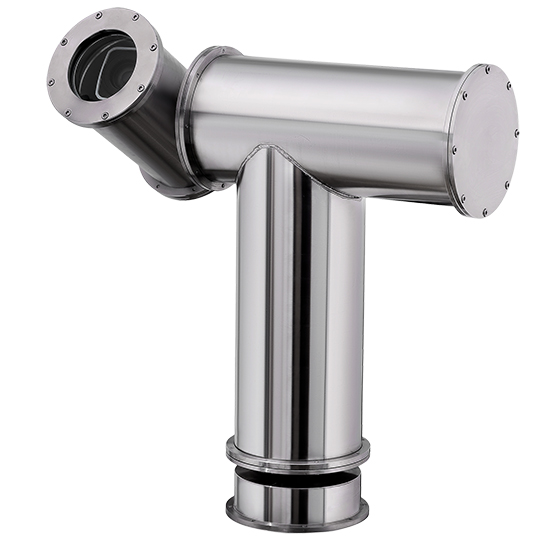

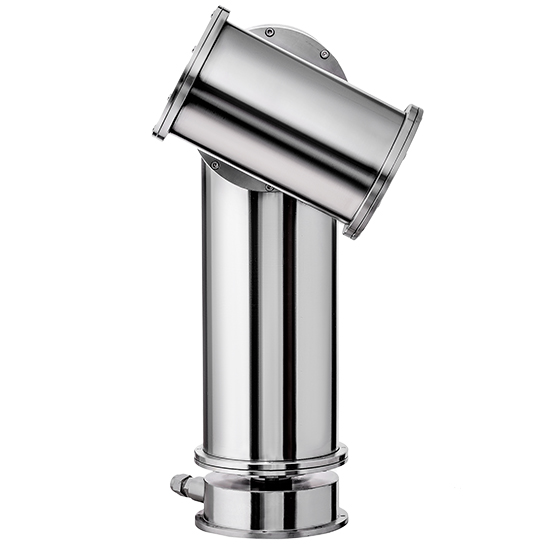

PTZ-платформа взрывозащищенная ТОР-07е-Ex

Отличительные особенности и характеристики

Видеокамера входит в комплект.
Изготавливается из нержавеющей стали.
Основное назначение взрывозащищённого поворотного комплекса: всестороннее видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Возможна установка тепловизора.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Возможно применение на морских судах, платформах, прибрежных сооружениях.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60°С.
Маркировка взрывозащиты: РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х
Степень защиты оболочки термокожуха IP66 / IР68 по ГОСТ 14254.
Возможность интеграции в комплекс IP (модификация ТОР-07е-Ех-IP) и аналоговых (модификация ТОР-07е-Ех-А) видеокамер.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
Возможность установки до 16 туров
Автоматическое возвращение в точку обзора при механическом смещении

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.

PTZ-платформа взрывозащищенная ТОР-07е-Ex

Отличительные особенности и характеристики

Видеокамера входит в комплект.
Изготавливается из нержавеющей стали.
Основное назначение взрывозащищённого поворотного комплекса: всестороннее видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
Возможна установка тепловизора.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Возможно применение на морских судах, платформах, прибрежных сооружениях.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60°С.
Маркировка взрывозащиты: РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х
Степень защиты оболочки термокожуха IP66 / IР68 по ГОСТ 14254.
Возможность интеграции в комплекс IP (модификация ТОР-07е-Ех-IP) и аналоговых (модификация ТОР-07е-Ех-А) видеокамер.
В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
Возможность установки до 16 туров
Автоматическое возвращение в точку обзора при механическом смещении

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.

Характеристики ТOP-07e-Ex

маркировка взрывозащиты	РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х
cтепень защиты оболочки	IP66 / IР68 (IP66 с РМРС)
напряжение для питания видеокамеры, VDC	12
габаритные размеры (без кронштейна крепления), мм	540 х 330 х 600
масса, не более, кг	40
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	3

ТУ 4372-022-43082497-16

Параметры электропитания

Климатическое исполнение	Напряжение питания, В
	Напряжение питания, В		Потребляемая мощность Рм, Вт
	Номинальное, Uн	Диапазон, dU	Потребляемая мощность Рм, Вт
КИ1 (-60°С...+50°C) с терморегулятором
	24 АС	21,6-25,5 АС	200
	230 AC	207-245 АС	200
КИ2 (-40°С...+50°C) с терморегулятором	24 АС	21,6-25,5 АС	120
КИ2 (-40°С...+50°C) с терморегулятором	230 AC	207-245 АС	120
КИ3 (+1°С...+50°C) без терморегулятора	24 АС	21,6-25,5 АС	40
	230 AC	207-245 АС	40

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 25±5 лк
длина волны излучения 850 нм

Угол излучения ИК подсветки, °	15		30		90		120
Дальность подсветки, м*	100		80		40		25

*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Документы, паспорта, руководства

Паспорт ТОР-07е-Ех-IP 897,3 КБ	897,3 КБ
Паспорт ТОР-07е-Ех-А 652,6 КБ	652,6 КБ
Паспорт «Дуплекс-07е» 406,6 КБ	406,6 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Руководство пользователя по управлению PTZ «ТОР» с аналоговой видеокамерой 294,0 КБ	294,0 КБ
Информационное письмо о "Дуплекс-07е" 201,4 КБ	201,4 КБ
ТОО "Энергия РК" отзыв о продукте "ТОР-07-Ex" 237,1 КБ	237,1 КБ
АО "ЭрВиАй Групп" отзыв о продукте "ТОР-07-Ex" 443,6 КБ	443,6 КБ
Компания "Луис+" отзыв о продукте "ТОР-07-Ex" 171,7 КБ	171,7 КБ
ООО "СпецСтройАвтоматизация" отзыв о продукте "ТОР-07-Ex" 522,9 КБ	522,9 КБ
Опросный лист для заказа комплекса наблюдения наклонно-поворотного «ТОР» ТОР-07е-Ех 346,0 КБ	346,0 КБ

Сертификаты

Сертификат РМРС ТОР-07е-Ех 465,7 КБ	465,7 КБ
Сертификат соответствия ТР ТС 012/2011 ТОР-07е-Ех 22-27 гг (Евразийский экономический союз) 3,0 МБ	3,0 МБ
Декларация о соответствии ТР ТС 020/2011 ТОР-07е 22-27 гг. (ЭМС) 573,3 КБ	573,3 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТОР-07е-Ех (DXF) 524,6 КБ	524,6 КБ
3D-модель ТОР-07е (STEP) 6,8 МБ	6,8 МБ

С этим товаром покупают

КВВ-О10-Н Взрывозащищенный кабельный ввод с Ех маркировкой для открытой прокладки кабеля с внешним диаметром до 10 мм

КВВ-О10-Н для открытой прокладки

КВВ-ШТ3/4-Н Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой G¾"

КВВ-ШТ3/4-Н для трубной разводки

Характеристики

Характеристики ТOP-07e-Ex

маркировка взрывозащиты	РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х
cтепень защиты оболочки	IP66 / IР68 (IP66 с РМРС)
напряжение для питания видеокамеры, VDC	12
габаритные размеры (без кронштейна крепления), мм	540 х 330 х 600
масса, не более, кг	40
назначенный срок службы, не менее, лет	10
гарантийный срок, лет	3

ТУ 4372-022-43082497-16

Параметры электропитания

Климатическое исполнение	Напряжение питания, В
	Напряжение питания, В		Потребляемая мощность Рм, Вт
	Номинальное, Uн	Диапазон, dU	Потребляемая мощность Рм, Вт
КИ1 (-60°С...+50°C) с терморегулятором
	24 АС	21,6-25,5 АС	200
	230 AC	207-245 АС	200
КИ2 (-40°С...+50°C) с терморегулятором	24 АС	21,6-25,5 АС	120
КИ2 (-40°С...+50°C) с терморегулятором	230 AC	207-245 АС	120
КИ3 (+1°С...+50°C) без терморегулятора	24 АС	21,6-25,5 АС	40
	230 AC	207-245 АС	40

Характеристики ИК подсветки

вкл/выкл подсветки с гистерезисом, при освещенности 25±5 лк
длина волны излучения 850 нм

Угол излучения ИК подсветки, °	15		30		90		120
Дальность подсветки, м*	100		80		40		25

*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Документы, паспорта, руководства

Паспорт ТОР-07е-Ех-IP 897,3 КБ	897,3 КБ
Паспорт ТОР-07е-Ех-А 652,6 КБ	652,6 КБ
Паспорт «Дуплекс-07е» 406,6 КБ	406,6 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Руководство пользователя по управлению PTZ «ТОР» с аналоговой видеокамерой 294,0 КБ	294,0 КБ
Информационное письмо о "Дуплекс-07е" 201,4 КБ	201,4 КБ
ТОО "Энергия РК" отзыв о продукте "ТОР-07-Ex" 237,1 КБ	237,1 КБ
АО "ЭрВиАй Групп" отзыв о продукте "ТОР-07-Ex" 443,6 КБ	443,6 КБ
Компания "Луис+" отзыв о продукте "ТОР-07-Ex" 171,7 КБ	171,7 КБ
ООО "СпецСтройАвтоматизация" отзыв о продукте "ТОР-07-Ex" 522,9 КБ	522,9 КБ
Опросный лист для заказа комплекса наблюдения наклонно-поворотного «ТОР» ТОР-07е-Ех 346,0 КБ	346,0 КБ

Сертификаты

Сертификат РМРС ТОР-07е-Ех 465,7 КБ	465,7 КБ
Сертификат соответствия ТР ТС 012/2011 ТОР-07е-Ех 22-27 гг (Евразийский экономический союз) 3,0 МБ	3,0 МБ
Декларация о соответствии ТР ТС 020/2011 ТОР-07е 22-27 гг. (ЭМС) 573,3 КБ	573,3 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ТОР-07е-Ех (DXF) 524,6 КБ	524,6 КБ
3D-модель ТОР-07е (STEP) 6,8 МБ	6,8 МБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ-Н	Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н)	732,0 ₽
	КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)	1338,0 ₽
	КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)	1332,0 ₽
	КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н)	1758,0 ₽
	КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали	1758,0 ₽
	КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали	1758,0 ₽
	КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали	1344,0 ₽
	КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)	2220,0 ₽
	КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н)	2220,0 ₽
	КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н)	558,0 ₽
	КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н)	558,0 ₽
	КВП12	Кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)	216,0 ₽
	ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали	690,0 ₽
	ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)	1134,0 ₽
	ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н)	900,0 ₽
	ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)	888,0 ₽
	ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н)	954,0 ₽

ЗГ-Н

Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н)

732,0 ₽

КВБ12-Н

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)

1338,0 ₽

КВБ17-Н

Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)

1332,0 ₽

КВБУ14-Н

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н)

1758,0 ₽

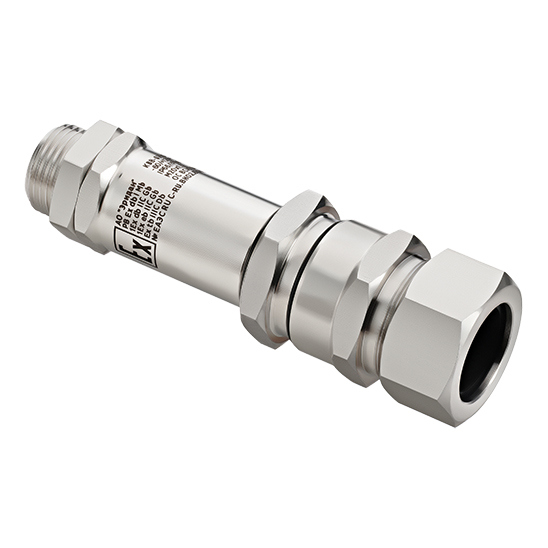

КВБУ18-Н

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали

1758,0 ₽

КВБУ22-Н

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали

1758,0 ₽

КВМ15-Н

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали

1344,0 ₽

КВМ20-Н

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н)

2220,0 ₽

КВМ25-Н

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н)

2220,0 ₽

КВО10-Н

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н)

558,0 ₽

КВО14-Н

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н)

558,0 ₽

КВП12

Кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)

216,0 ₽

ШТ1/2"-Н

Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали

690,0 ₽

ШТ1"-Н

Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н)

1134,0 ₽

ШТ20-Н

Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н)

900,0 ₽

ШТ25-Н

Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н)

888,0 ₽

ШТ3/4"-Н

Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н)

954,0 ₽
