Новую программу конфигурации можно скачать по ссылке.

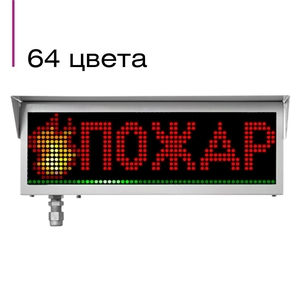

ЭКРАН–ИНФО-RGB - табло световое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.
Возможные варианты выведения сообщений:
Отличительные особенности:
Конструкция:
Ключевые характеристики:
По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО-RGB» комплектуется УУО-RGB (устройство управления оповещателем). УУО-RGB предназначено для дистанционного управления надписями оповещателя.
Отличительные особенности УУО-RGB:
Варианты надписей:
"ПОЖАР" |
"АВАРИЯ" |
"АВТОМАТИКА ОТКЛЮЧЕНА" |
"АВАРИЯ" |
"АВТОМАТИКА ВКЛЮЧЕНА" |
"АВТОМАТИКА ОТКЛЮЧЕНА" |
"АВТОМАТИКА ВКЛЮЧЕНА" |
"ПОЖАР" |
"ТРЕВОГА" |
"ТРЕВОГА" |
"АВТОМАТИКА ОТКЛЮЧЕНА" |
"АВТОМАТИКА ВКЛЮЧЕНА" |
"1 %" |
"100 %" |
"ГАЗ НЕ ВХОДИ" |
"СТАНЦИЯ ПОЖАРОТУШЕНИЯ" |
"УРОВЕНЬ 3" |
"ПЕНА НЕ ВХОДИТЬ" |
"ПОЖАР В СТАНЦИИ" |
"FIRE FIGHTING STATION" |
"ОТКРЫТО" |
"СТРЕЛКА ВЛЕВО" |
"ЗАГАЗОВАННОСТЬ" |
"СТРЕЛКА ВПРАВО" |
"НЕ ВХОДИТЬ" |
"УРОВЕНЬ 1" |
"ЗАПУСК" |
"ПОРОШОК НЕ ВХОДИТЬ" |
"ГАЗ" |
"НЕ ВХОДИТЬ" |
"УРОВЕНЬ 2" |
"ГАЗ УХОДИ" |
"ПЕНА УХОДИ" |
"АТП ОТКЛЮЧЕНО" |
"ГАЗ НЕ ВХОДИ" |
"AUTOMATIC OFF" |
Сделайте заказ по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru
 |
Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО-RGB внесен в номенклатурный Справочник
МТР ПАО «Газпром» и имеет сертификат Интергазсерт.
|
Новую программу конфигурации можно скачать по ссылке.
ЭКРАН–ИНФО-RGB - табло световое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.
Возможные варианты выведения сообщений:
Отличительные особенности:
Конструкция:
Ключевые характеристики:
По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО-RGB» комплектуется УУО-RGB (устройство управления оповещателем). УУО-RGB предназначено для дистанционного управления надписями оповещателя.
Отличительные особенности УУО-RGB:
Варианты надписей:
|
"ПОЖАР" |
"АВАРИЯ" |
|
"АВТОМАТИКА ОТКЛЮЧЕНА" |
"АВАРИЯ" |
|
"АВТОМАТИКА ВКЛЮЧЕНА" |
"АВТОМАТИКА ОТКЛЮЧЕНА" |
|
"АВТОМАТИКА ВКЛЮЧЕНА" |
"ПОЖАР" |
|
"ТРЕВОГА" |
"ТРЕВОГА" |
|
"АВТОМАТИКА ОТКЛЮЧЕНА" |
"АВТОМАТИКА ВКЛЮЧЕНА" |
|
"1 %" |
"100 %" |
|
"ГАЗ НЕ ВХОДИ" |
"СТАНЦИЯ ПОЖАРОТУШЕНИЯ" |
|
"УРОВЕНЬ 3" |
"ПЕНА НЕ ВХОДИТЬ" |
|
"ПОЖАР В СТАНЦИИ" |
"FIRE FIGHTING STATION" |
|
"ОТКРЫТО" |
"СТРЕЛКА ВЛЕВО" |
|
"ЗАГАЗОВАННОСТЬ" |
"СТРЕЛКА ВПРАВО" |
|
"НЕ ВХОДИТЬ" |
"УРОВЕНЬ 1" |
|
"ЗАПУСК" |
"ПОРОШОК НЕ ВХОДИТЬ" |
|
"ГАЗ" |
"НЕ ВХОДИТЬ" |
|
"УРОВЕНЬ 2" |
"ГАЗ УХОДИ" |
|
"ПЕНА УХОДИ" |
"АТП ОТКЛЮЧЕНО" |
|
"ГАЗ НЕ ВХОДИ" |
"AUTOMATIC OFF" |
Сделайте заказ по телефону: +7 (343) 351-05-07
Пишите на нашу электронную почту: market@eridan-zao.ru
|
|
Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО-RGB внесен в номенклатурный Справочник
МТР ПАО «Газпром» и имеет сертификат Интергазсерт.
|
| маркировка взрывозащиты для взрывоопасных газовых сред | 1Ex db mb [ib] IIC T4 Gb Х |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb mb [ib] IIIC T130°C Db X |
| пылевлагонепроницаемость | IP66 |
| температура эксплуатации | -60°C до +75°C |
| напряжение питания, В | 12 - 28 VDC |
|
информационное световое поле оповещателя, точек
|
56х16
|
|
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
|
100
|
|
мигание светового канала может быть задано в диапазоне частот, Гц
|
0,5-5
|
|
габаритные размеры (с козырьком и кабельным вводом), не более, мм
|
453х226х155
|
|
масса, не более, кг
|
8,9
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
|
Режим работы, цвет изображения и заполнение в процентах от всего поля
|
Напряжение питания, В / Потребляемый ток, не более, мА | |
| 12VDC | 24VDC | |
|
Дежурный режим
|
50 | 35 |
|
Заливка белым цветом 50/100%
|
528/800 |
292/423
|
|
Заливка голубым цветом 50/100%
|
378/501 |
222/288
|
| Заливка желтым цветом 50/100% | 480/710 | 272/383 |
| Заливка зеленым цветом 50/100% | 336/416 | 202/247 |
| Заливка красным цветом 50/100% | 396/528 | 230/301 |
| Заливка фиолетовым цветом 50/100% | 438/612 | 250/339 |
| Заливка синим цветом 50/100% | 288/322 | 179/203 |
| Сирена (звук) | 248 | 160 |
| Паспорт «ЭКРАН-ИНФО-RGB-a» | 824,3 КБ |
| Руководство пользователя ЭКРАН-ИНФО-RGB | 1,8 МБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Письмо ВНИИПО МЧС России "О распространении сертификатов" | 178,9 КБ |
| Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" | 211,9 КБ |
| Разъяснение ВНИИПО "О контроле линий связи" | 110,3 КБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Опросный лист для заказа оповещателя ЭКРАН-ИНФО, ЭКРАН-ИНФО-RGB | 328,4 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Драйвер ПИ1/ПИ2 | 1,3 МБ |
| Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DWG) | 434,5 КБ |
| 3D-модель ЭКРАН-ИНФО (STEP) | 330,6 КБ |
| Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DXF) | 86,7 КБ |
| Программа для конфигурирования оповещателя «ЭКРАН-ИНФО-RGB» (для продукции, выпущенной после от 15.11.2021) | 17,4 МБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
| Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) | 6,2 МБ |
| Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. | 345,1 КБ |
| Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 654,7 КБ |
| маркировка взрывозащиты для взрывоопасных газовых сред | 1Ex db mb [ib] IIC T4 Gb Х |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb mb [ib] IIIC T130°C Db X |
| пылевлагонепроницаемость | IP66 |
| температура эксплуатации | -60°C до +75°C |
| напряжение питания, В | 12 - 28 VDC |
|
информационное световое поле оповещателя, точек
|
56х16
|
|
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
|
100
|
|
мигание светового канала может быть задано в диапазоне частот, Гц
|
0,5-5
|
|
габаритные размеры (с козырьком и кабельным вводом), не более, мм
|
453х226х155
|
|
масса, не более, кг
|
8,9
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
|
Режим работы, цвет изображения и заполнение в процентах от всего поля
|
Напряжение питания, В / Потребляемый ток, не более, мА | |
| 12VDC | 24VDC | |
|
Дежурный режим
|
50 | 35 |
|
Заливка белым цветом 50/100%
|
528/800 |
292/423
|
|
Заливка голубым цветом 50/100%
|
378/501 |
222/288
|
| Заливка желтым цветом 50/100% | 480/710 | 272/383 |
| Заливка зеленым цветом 50/100% | 336/416 | 202/247 |
| Заливка красным цветом 50/100% | 396/528 | 230/301 |
| Заливка фиолетовым цветом 50/100% | 438/612 | 250/339 |
| Заливка синим цветом 50/100% | 288/322 | 179/203 |
| Сирена (звук) | 248 | 160 |
| Паспорт «ЭКРАН-ИНФО-RGB-a» | 824,3 КБ |
| Руководство пользователя ЭКРАН-ИНФО-RGB | 1,8 МБ |
| Паспорт на кабельные вводы | 359,3 КБ |
| Письмо ВНИИПО МЧС России "О распространении сертификатов" | 178,9 КБ |
| Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" | 211,9 КБ |
| Разъяснение ВНИИПО "О контроле линий связи" | 110,3 КБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Опросный лист для заказа оповещателя ЭКРАН-ИНФО, ЭКРАН-ИНФО-RGB | 328,4 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Драйвер ПИ1/ПИ2 | 1,3 МБ |
| Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DWG) | 434,5 КБ |
| 3D-модель ЭКРАН-ИНФО (STEP) | 330,6 КБ |
| Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DXF) | 86,7 КБ |
| Программа для конфигурирования оповещателя «ЭКРАН-ИНФО-RGB» (для продукции, выпущенной после от 15.11.2021) | 17,4 МБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
| Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) | 6,2 МБ |
| Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. | 345,1 КБ |
| Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 654,7 КБ |
| Вид | Обозначение | Расшифровка | Цена |
|
КВБ12 | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием | 708,0 ₽ |
|
КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) | 1338,0 ₽ |
|
КВБ17 | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием | 936,0 ₽ |
|
КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) | 1332,0 ₽ |
|
КВБУ14 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ14-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) | 1758,0 ₽ |
|
КВБУ18 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ18-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали | 1758,0 ₽ |
|
КВБУ22 | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием | 1110,0 ₽ |
|
КВБУ22-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали | 1758,0 ₽ |
|
КВМ15 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием | 804,0 ₽ |
|
КВМ15-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали | 1344,0 ₽ |
|
КВМ20 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием | 1020,0 ₽ |
|
КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) | 2220,0 ₽ |
|
КВМ25 | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием | 1308,0 ₽ |
|
КВМ25-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) | 2220,0 ₽ |
|
КВО10 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием | 318,0 ₽ |
|
КВО10-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) | 558,0 ₽ |
|
КВО14 | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием | 348,0 ₽ |
|
КВО14-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) | 558,0 ₽ |
|
ШТ1" | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием | 606,0 ₽ |
|
ШТ1/2" | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием | 360,0 ₽ |
|
ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали | 690,0 ₽ |
|
ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) | 1134,0 ₽ |
|
ШТ20 | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием | 390,0 ₽ |
|
ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 900,0 ₽ |
|
ШТ25 | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием | 588,0 ₽ |
|
ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) | 888,0 ₽ |
|
ШТ3/4" | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием | 420,0 ₽ |
|
ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) | 954,0 ₽ |
|
Нержавеющая сталь (Н) | По заказу может выпускаться в корпусе из нержавеющей стали | 13638,0 ₽ |
