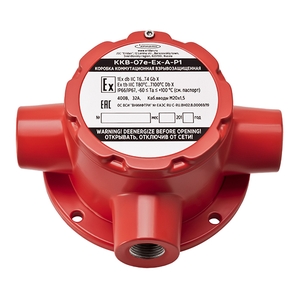

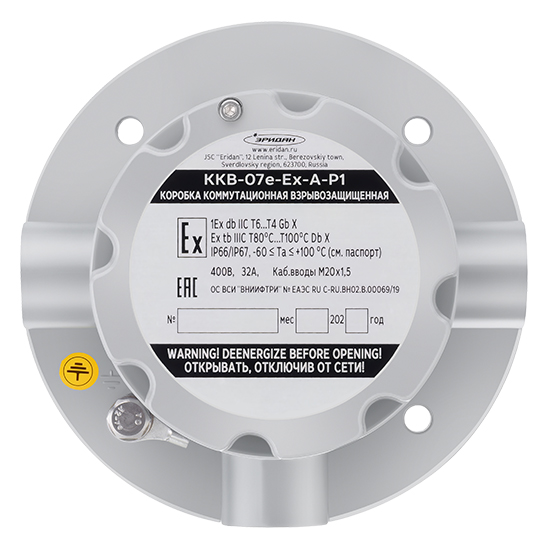

ККВ-07е-Ех-А-Р1-Т Коробка коммутационная взрывозащищенная тройниковая (ал.сплав типоразмер Р1)

Сертификаты

ККВ-07е-Ех-А-Р1-Т Коробка коммутационная взрывозащищенная тройниковая (ал.сплав типоразмер Р1)
ККВ-07е-Ех-А-Р1-Т Коробка коммутационная взрывозащищенная тройниковая (ал.сплав типоразмер Р1)
- +

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

{{ category.title }}

i

{{ showAllOptions ? "Скрыть" : "Ещё" }} {{ category.options.length - controller.state.showCountOptions }}

Дополнительные опции

Комплектация

{{ product.state.sku }}

Базовая комплектация

Для РФ, с НДС

5 355 ₽

Экспорт, без НДС

5 355 ₽

По всем вопросам звоните или пишите в чат.

- +

Для РФ, с НДС

5 355 ₽

Экспорт, без НДС

5 355 ₽

По всем вопросам звоните или пишите в чат.

Описание

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Коробки взрывозащищенные ККВ-07е выпускаются в следующих вариантах:
  • ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-П — коробка коммутационная взрывозащищенная проходная;
  • ККВ-07е-К — коробка коммутационная взрывозащищенная крестовая;
  • ККВ-07е-А — (П, У, Т, К); коробка коммутационная взрывозащищенная с переходной платой для установки адресных меток.

Отличительные особенности:

  • маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х;
  • герметичный взрывозащищенный корпус IP67;
  • температура эксплуатации от - 60°С до +100°С;
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь.

Закажите взрывозащищенную коробку прямо сейчас по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Коммутационная коробка ККВ-07е внесен в номенклатурный Справочник МТР ПАО «Газпром».


Характеристики

Полезный внутренний объем

Технические характеристики
Ех-маркировка для взрывоопасных пылевых сред Ex tb IIIС Т80°C..T100​°C Db Х
Ех-маркировка для взрывоопасных газовых сред 1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²
0,08 - 2,5
Коммутируемый ток, А, не более
32
Напряжение, В, не более
400
Температура эксплуатации коробок,°С
от - 60 до + 100
Масса, кг, не более
0,9
Назначенный срок службы, лет, не менее
10
Размеры коробок
Исполнение коробки
С кабельными вводами
Со штуцерами
L1, мм
L2, мм
L1, мм
L2, мм
ККВ-07е-Ех-А-Р1-П
250
120
208
120
ККВ-07е-Ех-А-Р1-У
185
185
164
164
ККВ-07е-Ех-А-Р1-Т
250
185
208
164
ККВ-07е-Ех-А-Р1-К
250
250
208
208
Комплектация коробок
Наименование
Количество на изделие
Примечание
ККВ-07е-Ех-А-Р1-П
ККВ-07е-Ех-А-Р1-У
КККВ-07е-Ех-А-Р1-Т
ККВ-07е-Ех-А-Р1-К
коробка
1
1
1
1

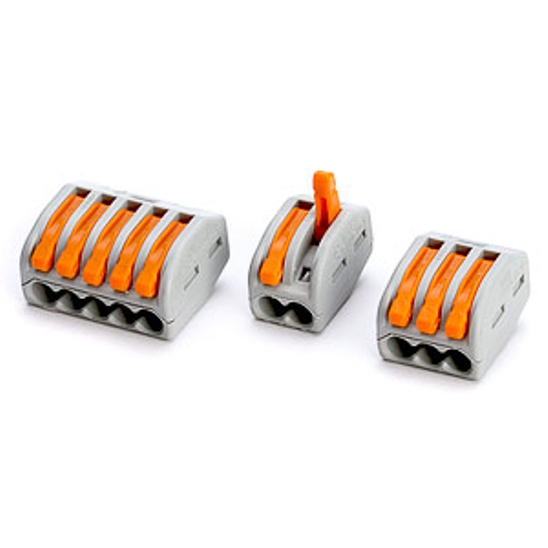

соединительные клеммы WAGO




По заказу
(не для ККВ-07-е-А)
на 2 проводника
5
5
*
*
на 3 проводника
*
*
5
*
на 5 проводников
*
*
*
5
клеммный ключ WAGO
1
1
1
1
для ККВ-07-е-А
кольцо уплотнительное
d8мм для кабелей Ø6-8 мм
d10мм для кабелей Ø8-10 мм

2
2

2
2

3
3

4
4

спец. ключ для крышки
1
1
1
1
На упаковку
ключ шестигранный
1
1
1
1

дюбель, саморез
3
3
3
3

* возможность комплектации оговаривается при заказе


Дополнительное оборудование

АК-С
АК-С

АК-С - Адаптер крепления к столбу (Ø110-150 мм)

8766,0 ₽
