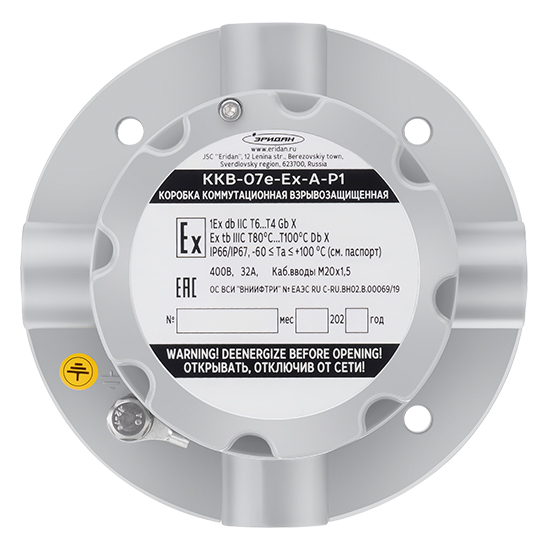

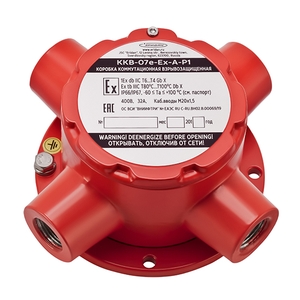

ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная
6 714 ₽
5 690 ₽

Сертификаты
ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная
ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная

ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
6 714 ₽
5 690 ₽
Стоимость выбранной комплектации:
5 690 ₽
5 690 ₽
добавить в заказ
Коробка ККВ-07е-Ех-А-Р1-К коммутационная взрывозащищенная крестообразная
Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Коробки ККВ-07е выпускаются в следующих вариантах:
  • ККВ-07е-К — коробка коммутационная взрывозащищенная крестовая;
  • ККВ-07е-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-П — коробка коммутационная взрывозащищенная проходная.

Отличительные особенности:

  • маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
  • герметичный взрывозащищенный корпус IP67
  • температура эксплуатации от - 60°С до +100°С
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь

Закажите коробку ККВ по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Коммутационная коробка ККВ-07е внесена в номенклатурный Справочник МТР ПАО «Газпром».


Характеристики

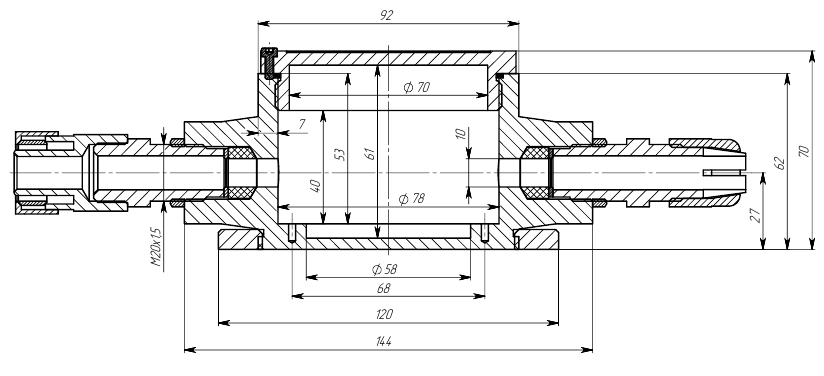

Полезный внутренний объем

Технические характеристики
Ех-маркировка для взрывоопасных пылевых сред Ex tb IIIС Т80°C..T100​°C Db Х
Ех-маркировка для взрывоопасных газовых сред 1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²
0,08 - 2,5
Коммутируемый ток, А, не более
32
Напряжение, В, не более
400
Температура эксплуатации коробок,°С
от - 60 до + 100
Масса, кг, не более
1,0
Назначенный срок службы, лет, не менее
10
Размеры коробок
Исполнение коробки
С кабельными вводами
Со штуцерами
L1, мм
L2, мм
L1, мм
L2, мм
ККВ-07е-Ех-А-Р1-П
250
120
208
120
ККВ-07е-Ех-А-Р1-У
185
185
164
164
ККВ-07е-Ех-А-Р1-Т
250
185
208
164
ККВ-07е-Ех-А-Р1
250
250
208
208
Комплектация коробок
Наименование
Количество на изделие
Примечание
ККВ-07е-Ех-А-Р1-П
ККВ-07е-Ех-А-Р1-У
ККВ-07е-Ех-А-Р1-У
ККВ-07е-Ех-А-Р1-К
коробка
1
1
1
1

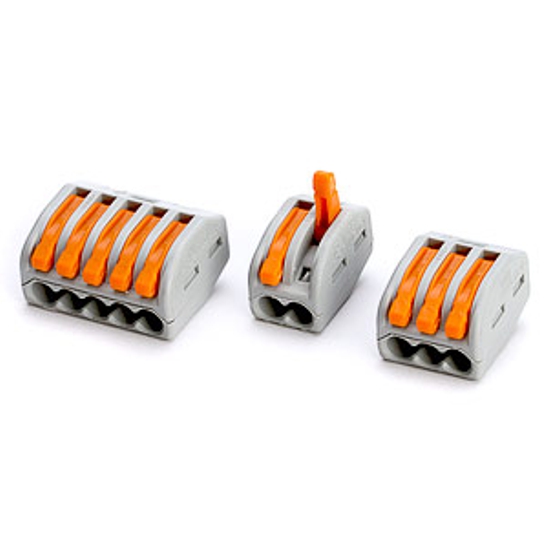

соединительные клеммы WAGO
По заказу

на 2 проводника
5
5
*
*
на 3 проводника
*
*
5
*
на 5 проводников
*
*
*
5
клеммный ключ WAGO
1
1
1
1
для ККВ-07-е-А
кольцо уплотнительное
d8мм для кабелей Ø6-8 мм
d10мм для кабелей Ø8-10 мм

2
2

2
2

3
3

4
4

спец. ключ для крышки
1
1
1
1
На упаковку
ключ шестигранный
1
1
1
1

дюбель, саморез
3
3
3
3

* возможность комплектации оговаривается при заказе


Сертификаты

Сертификат соответствия ТР ТС 012/2011 3,5 МБ

Документы, паспорта, руководства

Паспорт ККВ-07е 1,6 МБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ
Опросный лист для заказа коробки коммутационной взрывозащищенной 451,6 КБ
Заключение Минпромторга на продукцию АО "Эридан" 451,6 КБ
Паспорт на кабельные вводы 359,3 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ККВ-07е-Т (DWG) 296,6 КБ
3D-модель ККВ-07е-Т (STEP) 133,8 КБ
Чертеж с габаритными и посадочными размерами ККВ-07е (DXF) 87,1 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
АК-С АК-С АК-С - Адаптер крепления к столбу (Ø110-150 мм) 8766,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВБ17
КВБ17
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием
936,0 ₽
КВБУ14
КВБУ14
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ18
КВБУ18
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ22
КВБУ22
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВМ15
КВМ15
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием
804,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВМ25
КВМ25
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием
1308,0 ₽
КВО10
КВО10
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием
318,0 ₽
КВО14
КВО14
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием
348,0 ₽
ШТ1"
ШТ1"
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием
606,0 ₽
ШТ1/2"
ШТ1/2"
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием
360,0 ₽
ШТ20
ШТ20
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием
390,0 ₽
ШТ25
ШТ25
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием
588,0 ₽
ШТ3/4"
ШТ3/4"
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием
420,0 ₽
АК-С
АК-С
АК-С - Адаптер крепления к столбу (Ø110-150 мм)
8766,0 ₽
