ККВ-07е-Ех-А-Р1-П Коробка коммутационная взрывозащищенная проходная

Взрывозащищенное оборудование

Коммутационные коробки

Алюминиевые

ККВ-07е-Ех-А-Р1-П Коробка коммутационная взрывозащищенная проходная

5 918 ₽

5 015 ₽

Сертификаты

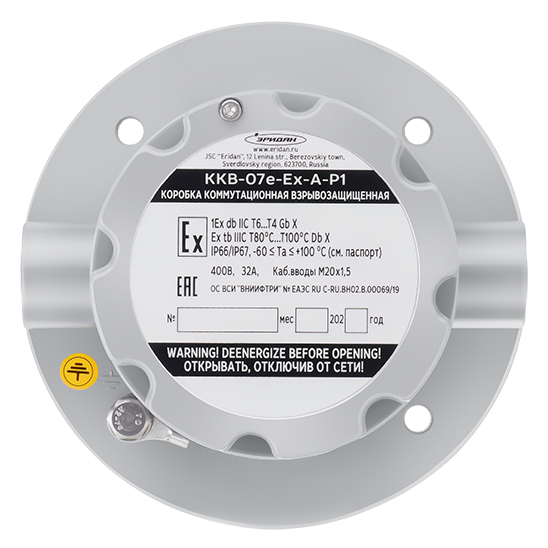

ККВ-07е-Ех-А-Р1-П Коробка коммутационная взрывозащищенная проходная

№ Арт. : {{ product.state.sku }}

Дата обновления цен 27 сентября 2022 г. 16:13

Стоимость выбранной комплектации

5 918 ₽

5 015 ₽

Стоимость выбранной комплектации:

5 015 ₽

добавить в заказ

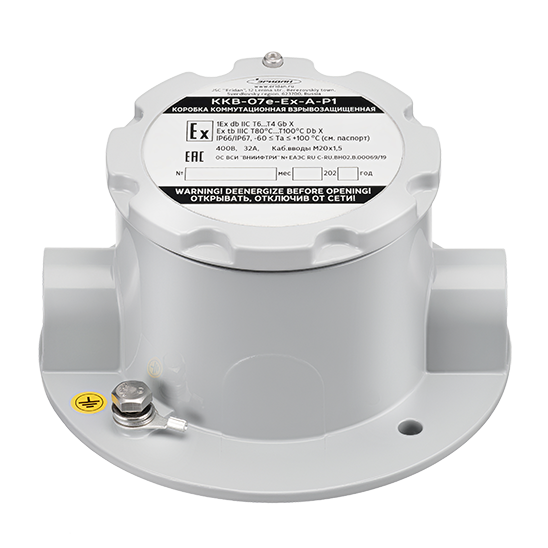

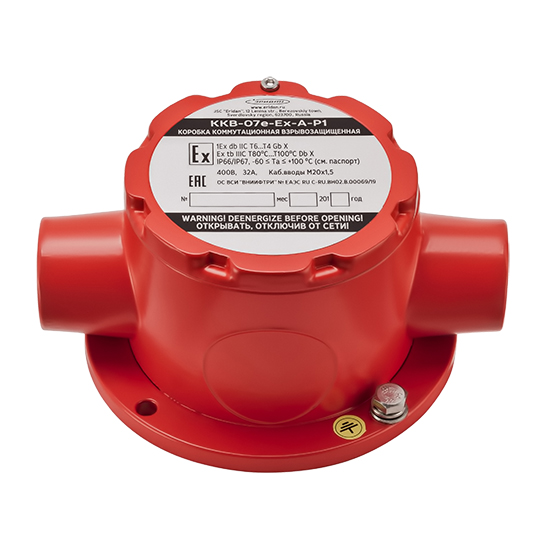

ККВ-07е-Ех-А-Р1-П взрывозащищенная коммутационная коробка проходная

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Взрывозащищенные коммутационные коробки ККВ-07е; выпускаются в следующих вариантах:

ККВ-07е-П — коробка коммутационная взрывозащищенная проходная;
ККВ-07е-У — коробка коммутационная взрывозащищенная угловая;
ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;
ККВ-07е-К — коробка коммутационная взрывозащищенная крестовая;

Отличительные особенности:

маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
герметичный взрывозащищенный корпус IP67
температура эксплуатации от - 60°С до +100°С
полезный внутренний объем 200 см³
может использоваться для взрывозащиты адресных меток помещаемых внутрь

Сделайте заказ по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Коммутационная коробка ККВ-07е внесена в номенклатурный Справочник МТР ПАО «Газпром».

Коды МТР Газпром для продукции АО Эридан

ККВ-07е-Ех-А-Р1-П взрывозащищенная коммутационная коробка проходная

Взрывозащищенные коммутационные коробки ККВ-07е; выпускаются в следующих вариантах:

ККВ-07е-П — коробка коммутационная взрывозащищенная проходная;
ККВ-07е-У — коробка коммутационная взрывозащищенная угловая;
ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;
ККВ-07е-К — коробка коммутационная взрывозащищенная крестовая;

Отличительные особенности:

маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
герметичный взрывозащищенный корпус IP67
температура эксплуатации от - 60°С до +100°С
полезный внутренний объем 200 см³
может использоваться для взрывозащиты адресных меток помещаемых внутрь

Сделайте заказ по телефону: +7 (343) 351-05-07

Пишите на нашу электронную почту: market@eridan-zao.ru

Коммутационная коробка ККВ-07е внесена в номенклатурный Справочник МТР ПАО «Газпром».

Коды МТР Газпром для продукции АО Эридан

Полезный внутренний объем

Технические характеристики

Ех-маркировка для взрывоопасных пылевых сред	Ex tb IIIС Т80°C..T100°C Db Х
Ех-маркировка для взрывоопасных газовых сред	1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²	0,08 - 2,5
Коммутируемый ток, А, не более	32
Напряжение, В, не более	400
Температура эксплуатации коробок,°С	от - 60 до + 100
Масса, кг, не более	0,8
Назначенный срок службы, лет, не менее	10

Размеры коробок

Исполнение коробки	С кабельными вводами		Со штуцерами
Исполнение коробки	L1, мм	L2, мм	L1, мм	L2, мм
ККВ-07е-Ех-А-Р1-П	250	120	208	120
ККВ-07е-Ех-А-Р1-У	185	185	164	164
ККВ-07е-Ех-А-Р1-Т	250	185	208	164
ККВ-07е-Ех-А-Р1-К	250	250	208	208

Комплектация коробок

Наименование	Количество на изделие				Примечание
Наименование	ККВ-07е-Ех-А-Р1-П	ККВ-07е-Ех-А-Р1-У	ККВ-07е-Ех-А-Р1-Т	ККВ-07е-Ех-А-Р1-К	Примечание
коробка	1	1	1	1

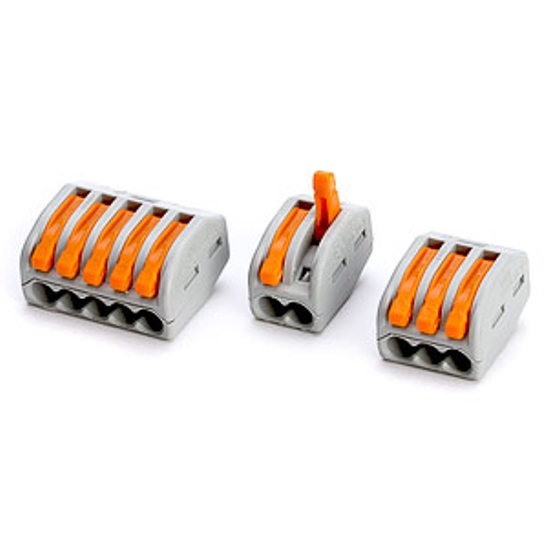

соединительные клеммы WAGO					По заказу
на 2 проводника	5	5	*	*
на 3 проводника	*	*	5	*
на 5 проводников	*	*	*	5
клеммный ключ WAGO	1	1	1	1	для ККВ-07-е-А
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм	2 2	2 2	3 3	4 4
спец. ключ для крышки	1	1	1	1	На упаковку
ключ шестигранный	1	1	1	1
дюбель, саморез	3	3	3	3

* возможность комплектации оговаривается при заказе

Документы, паспорта, руководства

Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Опросный лист для заказа коробки коммутационной взрывозащищенной 451,6 КБ	451,6 КБ
Паспорт ККВ-07е 1,6 МБ	1,6 МБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ	181,0 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ККВ-07е (DXF) 87,1 КБ	87,1 КБ
3D-модель ККВ-07е-П (STEP) 101,6 КБ	101,6 КБ
Чертеж с габаритными и посадочными размерами ККВ-07е-П (DWG) 289,6 КБ	289,6 КБ

Сертификаты

Сертификат соответствия / взрывозащиты ККВ-07е-А-Р1 19-24гг (Евразийский экономический союз)

3,5 МБ

Характеристики

Полезный внутренний объем

Технические характеристики

Ех-маркировка для взрывоопасных пылевых сред	Ex tb IIIС Т80°C..T100°C Db Х
Ех-маркировка для взрывоопасных газовых сред	1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²	0,08 - 2,5
Коммутируемый ток, А, не более	32
Напряжение, В, не более	400
Температура эксплуатации коробок,°С	от - 60 до + 100
Масса, кг, не более	0,8
Назначенный срок службы, лет, не менее	10

Размеры коробок

Исполнение коробки	С кабельными вводами		Со штуцерами
Исполнение коробки	L1, мм	L2, мм	L1, мм	L2, мм
ККВ-07е-Ех-А-Р1-П	250	120	208	120
ККВ-07е-Ех-А-Р1-У	185	185	164	164
ККВ-07е-Ех-А-Р1-Т	250	185	208	164
ККВ-07е-Ех-А-Р1-К	250	250	208	208

Комплектация коробок

Наименование	Количество на изделие				Примечание
Наименование	ККВ-07е-Ех-А-Р1-П	ККВ-07е-Ех-А-Р1-У	ККВ-07е-Ех-А-Р1-Т	ККВ-07е-Ех-А-Р1-К	Примечание
коробка	1	1	1	1
соединительные клеммы WAGO					По заказу
на 2 проводника	5	5	*	*
на 3 проводника	*	*	5	*
на 5 проводников	*	*	*	5
клеммный ключ WAGO	1	1	1	1	для ККВ-07-е-А
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм	2 2	2 2	3 3	4 4
спец. ключ для крышки	1	1	1	1	На упаковку
ключ шестигранный	1	1	1	1
дюбель, саморез	3	3	3	3

* возможность комплектации оговаривается при заказе

Документы, паспорта, руководства

Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ	581,0 КБ
Опросный лист для заказа коробки коммутационной взрывозащищенной 451,6 КБ	451,6 КБ
Паспорт ККВ-07е 1,6 МБ	1,6 МБ
Паспорт на кабельные вводы 359,3 КБ	359,3 КБ
Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017 181,0 КБ	181,0 КБ

Чертежи и программы

Чертеж с габаритными и посадочными размерами ККВ-07е (DXF) 87,1 КБ	87,1 КБ
3D-модель ККВ-07е-П (STEP) 101,6 КБ	101,6 КБ
Чертеж с габаритными и посадочными размерами ККВ-07е-П (DWG) 289,6 КБ	289,6 КБ

Сертификаты

Сертификат соответствия / взрывозащиты ККВ-07е-А-Р1 19-24гг (Евразийский экономический союз)

3,5 МБ

Виды комплектаций

Вид	Обозначение	Расшифровка	Цена
	ЗГ	Оконечная заглушка из конструкционной стали с гальваническим покрытием	330,0 ₽
	КВБ12	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием	708,0 ₽
	КВБ17	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием	936,0 ₽
	КВБМ25	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием	1470,0 ₽
	КВБУ14	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ18	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВБУ22	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием	1110,0 ₽
	КВМ15	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием	804,0 ₽
	КВМ20	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием	1020,0 ₽
	КВМ25	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием	1308,0 ₽
	КВО10	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием	318,0 ₽
	КВО14	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием	348,0 ₽
	ШТ1"	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием	606,0 ₽
	ШТ1/2"	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием	360,0 ₽
	ШТ20	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием	390,0 ₽
	ШТ25	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием	588,0 ₽
	ШТ3/4"	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием	420,0 ₽
	АК-С	АК-С - Адаптер крепления к столбу (Ø110-150 мм)	8766,0 ₽

ЗГ

Оконечная заглушка из конструкционной стали с гальваническим покрытием

330,0 ₽

КВБ12

Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием

708,0 ₽

КВБ17

Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием

936,0 ₽

КВБМ25

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием

1470,0 ₽

КВБУ14

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ18

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВБУ22

Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием

1110,0 ₽

КВМ15

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием

804,0 ₽

КВМ20

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием

1020,0 ₽

КВМ25

Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием

1308,0 ₽

КВО10

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием

318,0 ₽

КВО14

Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием

348,0 ₽

ШТ1"

Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием

606,0 ₽

ШТ1/2"

Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием

360,0 ₽

ШТ20

Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием

390,0 ₽

ШТ25

Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием

588,0 ₽

ШТ3/4"

Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием

420,0 ₽

АК-С

АК-С - Адаптер крепления к столбу (Ø110-150 мм)

8766,0 ₽
