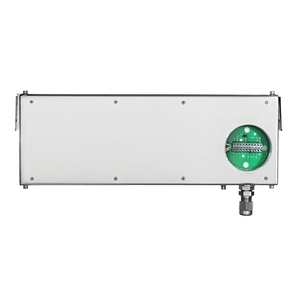

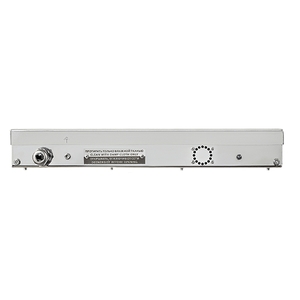

Табло ЭКРАН-ИНФО оповещатель пожарный взрывозащищенный

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Табло световое взрывозащищенное применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.
При подключении оповещателя ЭКРАН–ИНФО не требуется искробезопасных шлейфов!
Оповещатель взрывозащищенный может применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.

ЭКРАН–ИНФО - табло световое/светозвуковое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Варианты выведения сообщений (текст, пиктограммы):

  • статичная надпись
  • мигающая надпись
  • бегущая строка
  • последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)
Вывод всех вариантов сообщений возможен как со звуком, так и без звука!
Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.

ЭКРАН-ИНФО — способен заменить серию от двух до четырех оповещателей!!!

Отличительные особенности:

  • высокая контрастность при ярком солнечном свете
  • вывод текста и пиктограмм на любом языке
  • создание надписей пользователем через USB-порт
  • возможность дистанционного управления до 4-х установленных надписей
  • эксплуатация в жестких климатических условиях -60°C до +75°C
  • подключение в адресные системы пожарной сигнализации

Конструкция:

  • стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
  • закаленное стекло толщиной 6мм
  • козырек - защита от атмосферных воздействий

Ключевые характеристики:

  • любая надпись программируются пользователем САМОСТОЯТЕЛЬНО!
  • маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
  • высокая коррозийная стойкость и пылевлагонепроницаемость IP66
  • контроль цепей питания и управления на обрыв и короткое замыкание
  • применение супер ярких светодиодов Kingbright

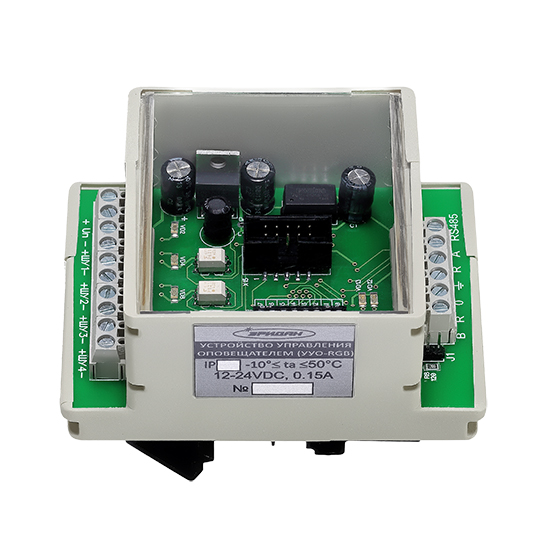

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО» комплектуется УУО (устройство управления оповещателем), предназначеным для дистанционного управления надписями оповещателя.

Отличительные особенности УУО:

  • связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
  • УУО является ведущим устройством
  • значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
  • контроль линии связи с оповещателем «ЭКРАН-ИНФО»
  • надписи на «ЭКРАН-ИНФО» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
    Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.
  • наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля

Пишите на нашу электронную почту: market@eridan-zao.ru

Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО внесен в номенклатурный Справочник
МТР ПАО «Газпром» и имеет сертификат Интергазсерт.







Характеристики

маркировка взрывозащиты для взрывоопасных газовых сред 1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред Ex tb mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость IP66
температура эксплуатации -60°C до +75°C
напряжение питания, В
12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А 0,5 / 0,1
информационное световое поле оповещателя, точек
56х16
тип звукового сигнала – сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
мигание светового канала может быть задано в диапазоне частот, Гц
0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм
453х226х155
масса, не более, кг
8,9
срок службы, не менее, лет
10
гарантийный срок, лет
5

Технические характеристики УУО*

напряжение питания, В
12-24
максимальный потребляемый ток, не более, А
0,15
количество отдельно конфигурируемых дискретных входов с приоритетом
4
габаритные размеры, не более, мм
210х80х55

*УУО (устройство управления оповещателем)





Документы, паспорта, руководства

Паспорт на кабельные вводы 359,3 КБ
Паспорт УУО 515,2 КБ
Клеммы WAGO. Краткие сведения, монтаж 179,2 КБ
Паспорт «ЭКРАН-ИНФО» 1,0 МБ

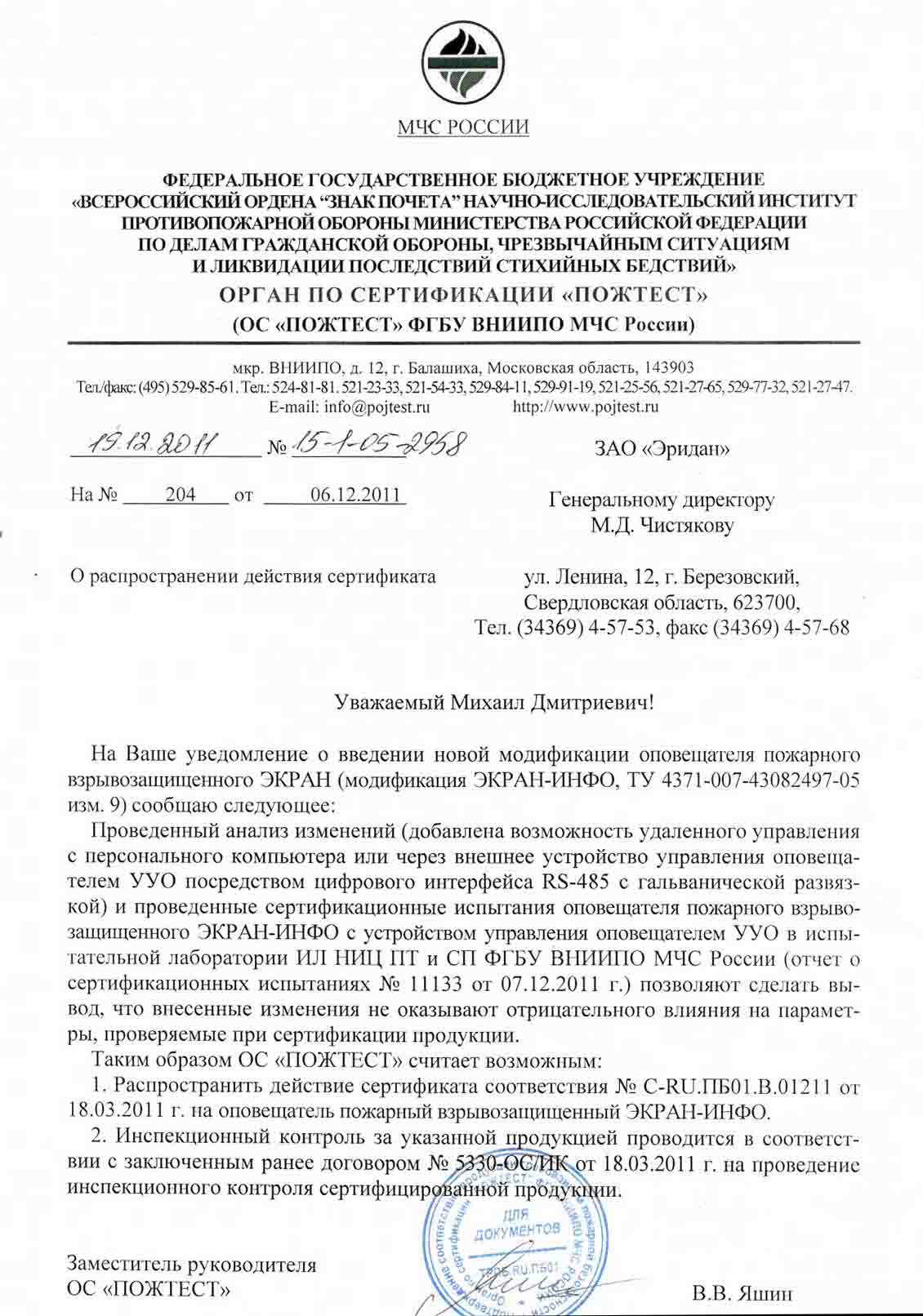

Письмо ВНИИПО МЧС России "О распространении сертификатов" 178,9 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 384,2 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Опросный лист для заказа оповещателя ЭКРАН-ИНФО, ЭКРАН-ИНФО-RGB 328,4 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ
Руководство по работе с программой конфигурирования ЭКРАН-ИНФО 1,9 МБ

Чертежи и программы

Программа конфигурирования ЭКРАН-ИНФО 2,0 МБ
Драйвер ПИ1/ПИ2 1,3 МБ
Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DWG) 434,5 КБ
3D-модель ЭКРАН-ИНФО (STEP) 330,6 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-ИНФО (DXF) 86,7 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 2,6 МБ
Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 6,2 МБ
Декларация о соответствии ТР ТС 020 ЭКРАН 21-26гг (ЭМС) 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
Нержавеющая сталь (Н) Нержавеющая сталь (Н) По заказу может выпускаться в корпусе из нержавеющей стали 11496,0 ₽
ЗГ
ЗГ
Оконечная заглушка из конструкционной стали с гальваническим покрытием
330,0 ₽
КВБ12
КВБ12
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием
708,0 ₽
КВБ12-Н
КВБ12-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н)
1338,0 ₽
КВБ17
КВБ17
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием
936,0 ₽
КВБ17-Н
КВБ17-Н
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н)
1332,0 ₽
КВБУ14
КВБУ14
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ14-Н
КВБУ14-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н)
1758,0 ₽
КВБУ18
КВБУ18
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ18-Н
КВБУ18-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВБУ22
КВБУ22
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием
1110,0 ₽
КВБУ22-Н
КВБУ22-Н
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали
1758,0 ₽
КВМ15
КВМ15
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием
804,0 ₽
КВМ15-Н
КВМ15-Н
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали
1344,0 ₽
КВМ20
КВМ20
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием
1020,0 ₽
КВМ25
КВМ25
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием
1308,0 ₽
КВО10
КВО10
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием
318,0 ₽
КВО14
КВО14
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием
348,0 ₽
ШТ1"
ШТ1"
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием
606,0 ₽
ШТ1/2"
ШТ1/2"
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием
360,0 ₽
ШТ20
ШТ20
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием
390,0 ₽
ШТ25
ШТ25
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием
588,0 ₽
ШТ3/4"
ШТ3/4"
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием
420,0 ₽
Нержавеющая сталь (Н)
Нержавеющая сталь (Н)
По заказу может выпускаться в корпусе из нержавеющей стали
11496,0 ₽
