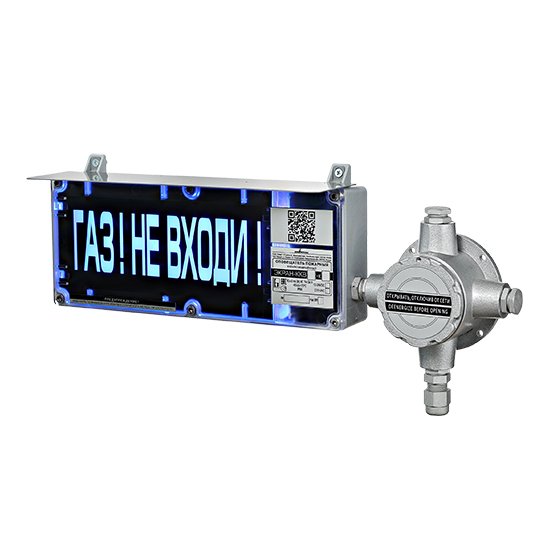

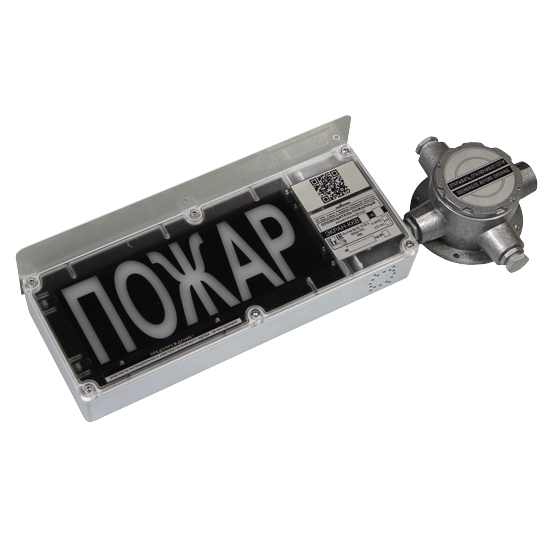

ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой
20 502 ₽
17 375 ₽

Сертификаты
ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой
ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой
ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой
ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой

ЭКРАН-С-ККВ-К1 Оповещатель взрывозащищенный световой

№ Арт. : {{ product.state.sku }}
Дата обновления цен 1 августа 2018 г. 16:13
Стоимость выбранной комплектации
20 502 ₽
17 375 ₽
Стоимость выбранной комплектации:
17 375 ₽
17 375 ₽
добавить в заказ

Взрывозащищенный оповещатель ЭКРАН-ККВ-К1 c коммутационной коробкой без дополнительных секций

Важно! Оповещатель ЭКРАН-С-ККВ-К1 - имеет имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-С-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.
Более подробно о комплекте поставки можно узнать в паспорте п.3
Модификации:
  • «ЭКРАН-С-ККВ-К1» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло без дополнительной секции
Отличительные особенности оповещателя табло "ЭКРАН-ККВ":
  • низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
  • напряжение питания 12-24 В  или 100-240 В
  • эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
  • контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
  • высококонтрастные надписи табло «ЭКРАН-С-ККВ»
  • подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
  • при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов
Конструкция:
  • размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната

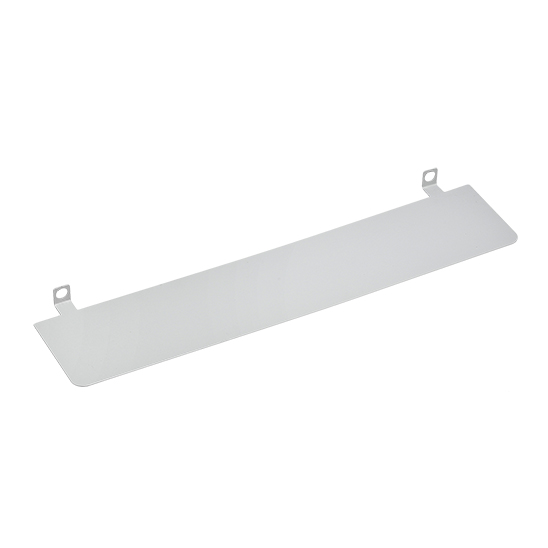

  • предусмотрена установка козырька (опция)

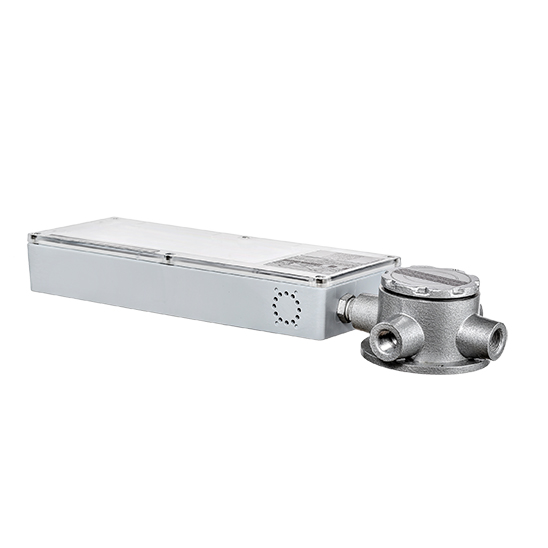

  • в конструкцию входит коммутационная коробка
  • предусмотрена замена надписи без демонтажа оповещателя
  • возможность настройки режимов звука и света непосредственно на объекте
Ключевые характеристики:
  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонипроницаемая оболочка, маркировка: 1Ex db mb [ib] IIC T4 Gb Х
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)
  • НОВИНКА! предусмотрена возможность световой или звуковой дополнительной секции

Закажите оповещатель Экран по телефонам: +7 (343) 351-05-07

Оповещатель пожарный взрывозащищенный «ЭКРАН» внесен в номенклатурный Справочник МТР ПАО "Газпром".
Коды МТР Газпром для продукции АО Эридан



Характеристики

маркировка взрывозащиты
1Ex db mb [ib] IIC T4 Gb Х
Ex mb [ib] IIIC T1300C Db X
cтепень защиты оболочки IP66
условия эксплуатации, °С от -60...+75 °C
тип звукового сигнала сирена
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
100
напряжение питания, В 12-24 / 100-240
габаритные размеры, не более, мм
390х170х70
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5



Потребляемый ток ЭКРАН-СЗ-К1

Напряжение питания, В

Режим свечения
Потребляемый ток, не более, мА
Желтого и красного свечения
Белого свечения
12
Ярко
210
140
ПП
120
110
24
Ярко
110
90
ПП
80
70
100-240 - 30

Указанный ток потребления включает в себя:
- потребление цепи контроля 7,5 / 15 мА при 12 / 24 В;
- потребление звуковой функции ~ 6 мА;
- потребление световой функции.

Потребление световой доп. секции при питании 12-24В/100-240В, не более,  50/15 мА

Документы, паспорта, руководства

Паспорт ЭКРАН-С/СУ/СЗ 1,1 МБ
Паспорт на кабельные вводы 374,4 КБ

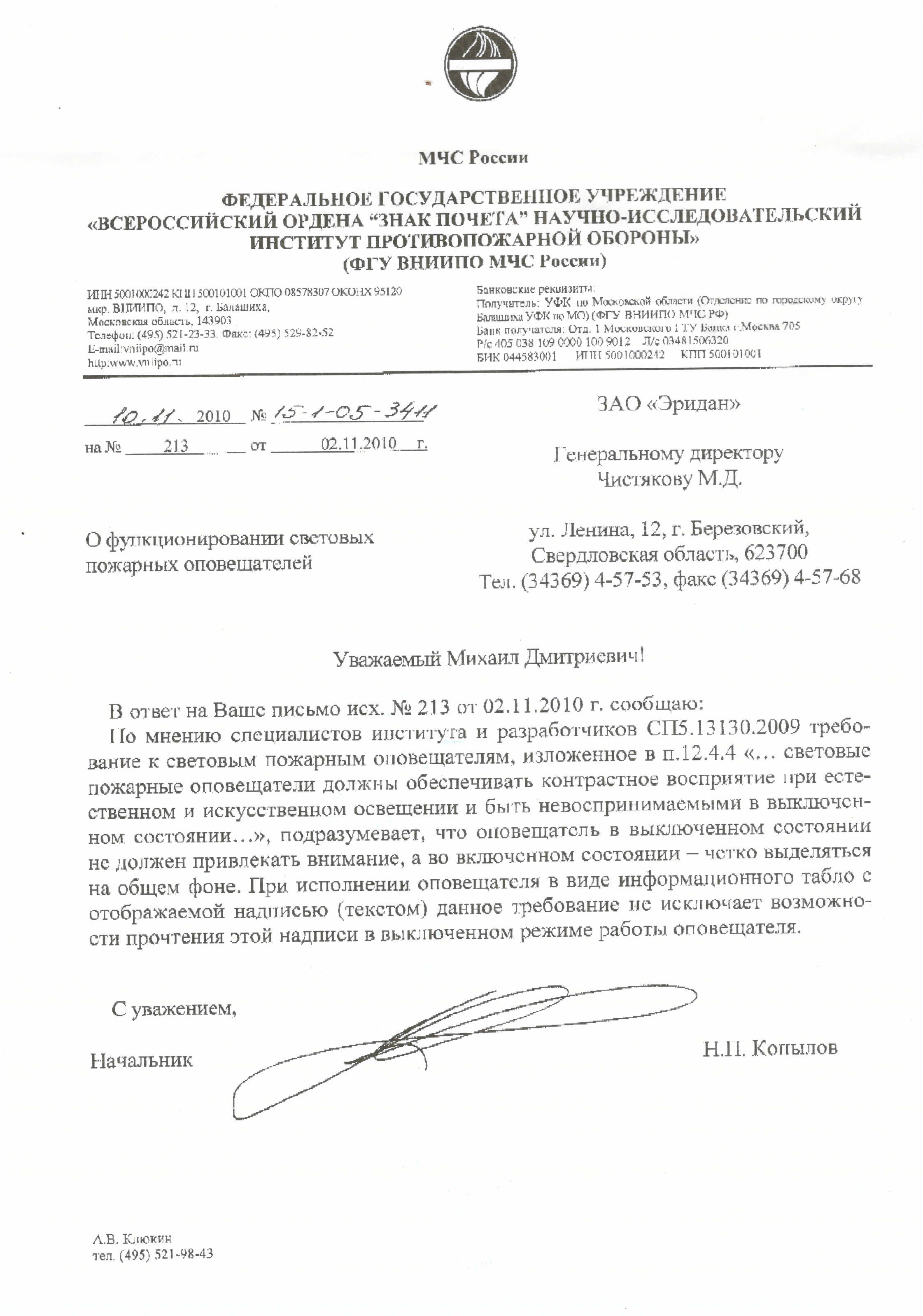

Письмо ВНИИПО МЧС России «О функционировании световых пожарных оповещателей» 656,2 КБ
Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" 211,9 КБ
Разъяснение ВНИИПО "О контроле линий связи" 110,3 КБ
Включение в адресный шлейф приборов Дозор ООО "Нита" 3,1 МБ
Включение в адресный шлейф приборов НВП "Болид" 2,2 МБ
Чертеж с габаритными и посадочными размерами ЭКРАН-С/СЗ/СУ-ККВ (DWG) 320,8 КБ
3D-модель ЭКРАН-С/СЗ/СУ-ККВ (STEP) 293,6 КБ
Чертеж с габаритными и посадочными размерами ЭКРАН-ККВ (DXF) 34,9 КБ
Опросный лист для заказа оповещателя ЭКРАН, ЭКРАН-ККВ 314,9 КБ
Заключение Минпромторга на продукцию АО "Эридан" 581,0 КБ

Сертификаты

Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) 2,6 МБ
Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) 6,2 МБ
Декларация о соответствии ТР ТС 020/2011 Взрывозащищенный оповещатель ЭКРАН 21-26 гг. 345,1 КБ
Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) 654,7 КБ
Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 384,2 КБ
Декларация о соответствии ТР ТС 020 ЭКРАН 21-26гг (ЭМС) 345,1 КБ

Виды комплектаций

Вид Обозначение Расшифровка Цена
ЗГ ЗГ Оконечная заглушка из конструкционной стали с гальваническим покрытием 330,0 ₽
ЗГ-Н ЗГ-Н Оконечная заглушка из нержавеющей коррозионно-стойкой стали (Н) 732,0 ₽
КВБ12 КВБ12 Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием 708,0 ₽
КВБ12-Н КВБ12-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из нержавеющей коррозионно-стойкой стали (Н) 1338,0 ₽
КВБ17 КВБ17 Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием 936,0 ₽
КВБ17-Н КВБ17-Н Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из нержавеющей коррозионно-стойкой стали (Н) 1332,0 ₽
КВБМ25 КВБМ25 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием 1470,0 ₽
КВБУ14 КВБУ14 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ14-Н КВБУ14-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали (Н) 1758,0 ₽
КВБУ18 КВБУ18 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ18-Н КВБУ18-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВБУ22 КВБУ22 Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием 1110,0 ₽
КВБУ22-Н КВБУ22-Н Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из нержавеющей коррозионно-стойкой стали 1758,0 ₽
КВМ15 КВМ15 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием 804,0 ₽
КВМ15-Н КВМ15-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из нержавеющей коррозионно-стойкой стали 1344,0 ₽
КВМ20 КВМ20 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием 1020,0 ₽
КВМ20-Н КВМ20-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВМ25 КВМ25 Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием 1308,0 ₽
КВМ25-Н КВМ25-Н Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из нержавеющей коррозионно-стойкой стали (Н) 2220,0 ₽
КВО10 КВО10 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием 318,0 ₽
КВО10-Н КВО10-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
КВО14 КВО14 Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием 348,0 ₽
КВО14-Н КВО14-Н Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из нержавеющей коррозионно-стойкой стали (Н) 558,0 ₽
ОЭ-Н ОЭ-Н Оконечный элемент (ОЭ)* из нержавеющей коррозионно-стойкой стали (Н) 2880,0 ₽
ШТ1" ШТ1" Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием 606,0 ₽
ШТ1/2" ШТ1/2" Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием 360,0 ₽
ШТ1/2"-Н ШТ1/2"-Н Штуцер для трубной разводки с резьбой G½" из нержавеющей коррозионно-стойкой стали 690,0 ₽
ШТ1"-Н ШТ1"-Н Штуцер для трубной разводки с резьбой G1" из нержавеющей коррозионно-стойкой стали (Н) 1134,0 ₽
ШТ20 ШТ20 Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием 390,0 ₽
ШТ20-Н ШТ20-Н Штуцер для трубной разводки с резьбой М20х1,5 из нержавеющей коррозионно-стойкой стали (Н) 900,0 ₽
ШТ25 ШТ25 Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием 588,0 ₽
ШТ25-Н ШТ25-Н Штуцер для трубной разводки с резьбой М25х1,5 из нержавеющей коррозионно-стойкой стали (Н) 888,0 ₽
ШТ3/4" ШТ3/4" Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием 420,0 ₽
ШТ3/4"-Н ШТ3/4"-Н Штуцер для трубной разводки с резьбой G¾" из нержавеющей коррозионно-стойкой стали (Н) 954,0 ₽
