Конструкция:
Ключевые характеристики:
Закажите оповещатель Экран по телефону: +7 (343) 351-05-07
 |
Оповещатель пожарный взрывозащищенный «ЭКРАН» внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан |
Конструкция:
Ключевые характеристики:
Закажите оповещатель Экран по телефону: +7 (343) 351-05-07
|
Оповещатель пожарный взрывозащищенный «ЭКРАН» внесен в номенклатурный Справочник МТР ПАО "Газпром". Коды МТР Газпром для продукции АО Эридан |
| маркировка взрывозащиты для взрывоопасных газовых сред | 1Ex mb [ib] IIC T4 Gb Х |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex mb [ib] IIIC T130°C Db X |
| cтепень защиты оболочки | IP66 |
| условия эксплуатации, °С | от -60...+75 °C |
| тип звукового сигнала | сирена |
|
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ
|
100
|
| напряжение питания, В | 12-28 / 100-245 |
|
габаритные размеры, не более, мм
|
390х170х60 |
|
масса, не более, кг
|
2,5
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
|
Напряжение питания, В
|
Режим свечения
|
ЭКРАН-С/СУ | ЭКРАН-СЗ | ||
|
Желтого и красного свечения
|
Белого свечения
|
Желтого и красного свечения | Белого свечения | ||
|
12
|
Ярко
|
180
|
150
|
190 | 170 |
|
ПП
|
110
|
95
|
120 | 110 | |
|
24
|
Ярко
|
110
|
100
|
110 | 100 |
|
ПП
|
75
|
70
|
80 | 75 | |
| 230 | Ярко | 20 | 20 | 20 | 20 |
| ПП | 15 | 15 | 15 | 15 | |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):
| Напряжение питания, В | Доп. секция К2 (световая) | Доп. секция К3 (звуковая) | Доп. секция К4 (светозвуковая) |
| 12 | 40 | 45 | 55 |
| 24 | 45 | 50 | 55 |
| 230 | 5 | 5 | 5 |
*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
| Сертификат соответствия / взрывозащиты ЭКРАН 20-25 гг (Евразийский экономический союз) | 6,2 МБ |
| Сертификат соответствия ЭКРАН, ЭКРАН-О ГОСТ30546.1.2.3-98 (испол. сейсмостойкости 9 баллов по шкале MSK-64) | 654,7 КБ |
| Сертификат соответствия ТР ЕАЭС 043/2017 (Пожарная безопасность) ВС-07е, ЭКРАН 21-26 гг (Евразийский экономический союз) | 2,6 МБ |
| Декларация о соответствии ТР ТС 020 ЭКРАН 21-26гг (ЭМС) | 345,1 КБ |
| Заключение Минпромторга на продукцию АО "Эридан" | 581,0 КБ |
| Опросный лист для заказа оповещателя ЭКРАН, ЭКРАН-ККВ | 314,9 КБ |
| Включение в адресный шлейф приборов НВП "Болид" | 2,2 МБ |
| Включение в адресный шлейф приборов Дозор ООО "Нита" | 3,1 МБ |
| Решение по заявке на проведение сертификации продукции ВС-07е, ЭКРАН на соответствие ТР ЕАЭС 037/2016 | 384,2 КБ |
| Разъяснение ВНИИПО "О контроле линий связи" | 110,3 КБ |
| Разъяснение ВНИИПО "О цвете световых пожарных оповещателей" | 211,9 КБ |

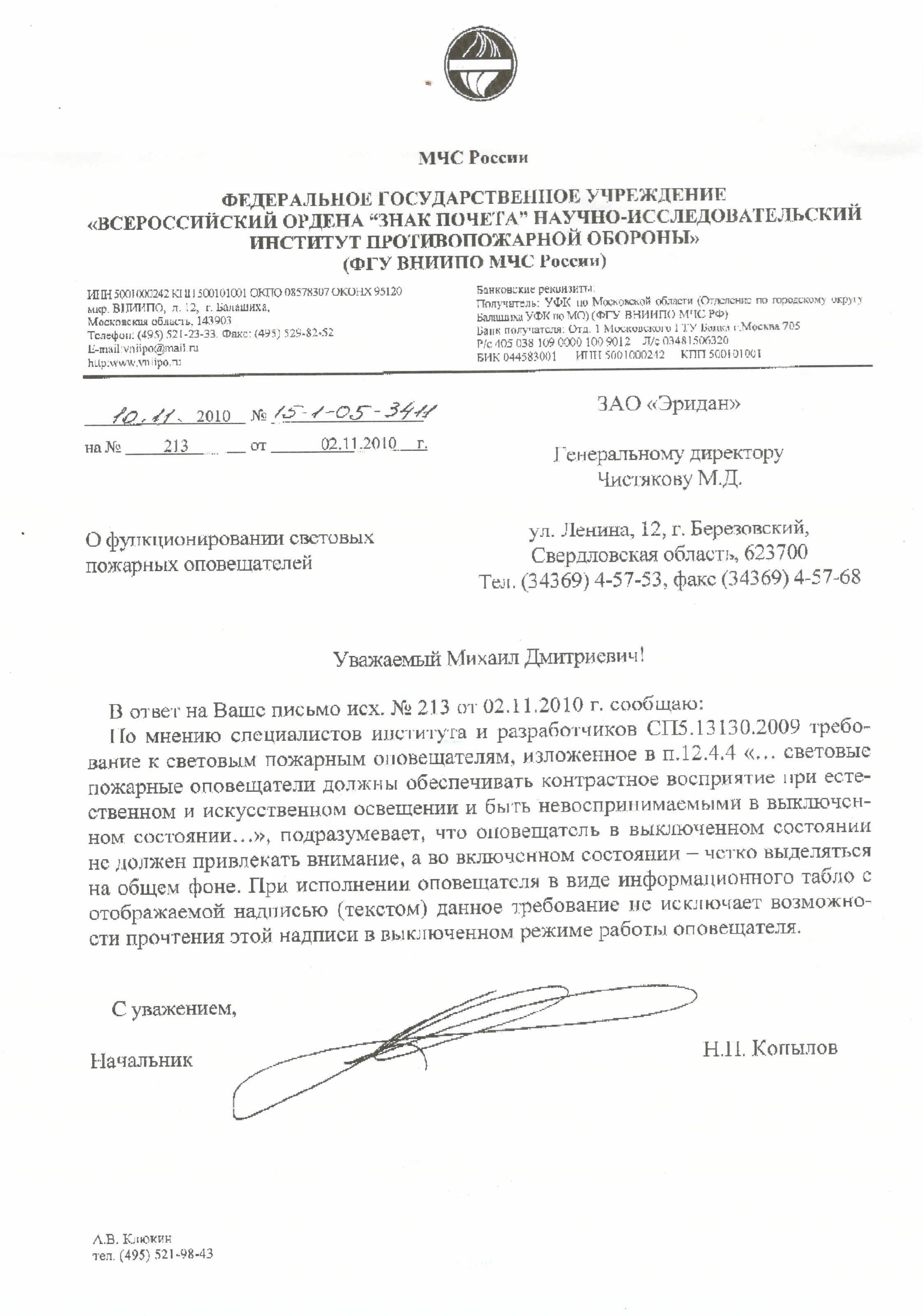

| Письмо ВНИИПО МЧС России «О функционировании световых пожарных оповещателей» | 656,2 КБ |
| Клеммы WAGO. Краткие сведения, монтаж | 179,2 КБ |
| Паспорт ЭКРАН-С/СУ/СЗ | 752,8 КБ |
